1)   Clique no símbolo  do Amplificador Operacional



2) Um  AO ideal deve ter:

a) Ganho infinito,  impedância de saída infinita, impedância de entrada nula  , offset  de tensão nulo, e largura de faixa infinita.

b) Ganho infinito,  impedância de saída nula , impedância de entrada nula , offset   de tensão nulo, e largura de faixa infinita.

c) Ganho infinito,  impedância de saída nula, impedância de entrada infinita  , offset  de tensão nulo, e largura de faixa infinita.

d) Ganho   muito baixo, impedância de saída infinita, impedância de  entrada nula , offset  de tensão nulo, e largura de faixa infinita.

Observe atentamente o circuito e responda os testes de   3 a 5.

3 )  O circuito é chamado de:

a) Amplificador inversor    b)   Amplificador Não  Inversor   c)  Amplificador  Somador  d) Buffer

4)  O  instrumento M1 deve indicar:

a)  5 V            b) -5 V         c) 10 V          d) -10 V

5) A impedância  de entrada do circuito ( amplificador   com realimentação ) vale:

a)     Infinita       b) 5 k          c)     1 k                   d) 1 M

Observe o circuito  as seguir  e responda os testes  de 6 a  8.

6)  O nome do circuito é:

7) O valor da tensão  de saída (V_S) é :

a) 2V    b)  1V      c) 4V           d) 0,5V

8) O Valor da corrente na saida do vale:

a)  4 mA         b)  2 mA         c) 6 mA       d) 0

9)  Complete a frase com a alternativa correta:    "O termo Slew Rate  significa.........................,e  a sua unidade é especificada em .........:"

a) Máxima tensão diferencial,  volts

b) Taxa de variação  da tensão de saída,  volts.

c) Taxa de variação  da tensão de saída com o tempo, volts por segundo.

d) Taxa de variação  da potência de entrada, watts por segundo

Observe a curva de resposta em malha aberta de um AO , a  indicação dos dois ponteiros e responda as questões de 10 a 12:

10) O ganho em malha aberta do AO:

a) 200.000           b) 120.000         c) 100.000            d) 150.000

11) O produto GanhoxL.F , em malha aberta ,   vale:

a) 100 kHz         b) 200 kHz                      c) 1,4 MHz              d) 1MHz

12) Se este AO for usado em  um circuito inversor com  ganho igual  a -100, a L.F do  circuito será aproximadamente  :

a) 14 kHz               b) 1,4 MHz       c)   140 kHz       d) Todas estão erradas

13) Assinale qual das formas de onda é  a da saída do circuito.Obs: Osciloscópio 2V/Div





Dado a curva característica de transferência  em malha aberta de um AO, e considerando que a saturação é Vsat(+)=+12 V e Vsat(-)=-12 V, responda as questões  de 14 a 15

14) Pode-se  afirmar que o ganho de malha aberta vale:

a)  30.000

b)  60.000

c) 120.0000

d) 100.000

15)  Assinale a alternativa correta:

a)  Para que o AO sature   a  alimentação não pode ser simetrica.
b) Esse AO não sature, pois não existe tensão menor que 0,2 mV.
c) Para  que o AO sature a tensão  aplicada na entrada não inversora deve ser maior  do que 0,2 mV (em modulo).
d) Para que o AO sature  a tensão  aplicada na entrada inversora deve ser menor que 0,2 mV (em modulo).

16) Com relação ao circuito a indicação  dos instrumentos A1,A2 e A3 é respectivamente:

a) 0,5 mA; 5 mA; 5,5 mA                   b) 0,5 mA; 5,5 mA; 5 mA                 c) 0,5 mA; 4,5 mA; 5 mA                  d) 0,5 mA; 5m A;  4 mA;

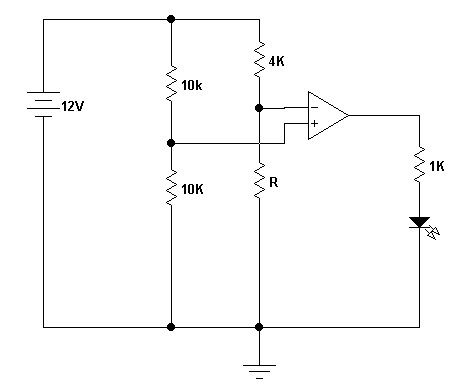

17) Para que valores de R o LED acende ?

a) Maior que  10K k

b) Menor  que 10 k

c) Maior que 4 k

d) Menor que 4 k

18) No circuito a seguir a forma de onda na saída do  AO é :

a) Onda senoidal   b) Onda triangular           c) Onda  Quadrada      d)  A saída é uma tensão continua

19) No circuito, com a chave em A  o valor de  Rx para que  Vs seja 5 V é:

a)  1 k     b) 5 k     c)  10 k    d) 15 k   e)  NDA

20) No circuito da questão 19 qual a máxima resistencia que pode ser medida com a chave na posição A?
