Medindo a Defasagem entre dois sinais usando o Osciloscopio
Prof. Me. Romulo Oliveira Albuquerque
Faculdade de Tecnologia de São Bernardo do Campo - S.P - Brasil
Em principio voce pode usar o osciloscopio para medir a defasagem entre dois sinais de mesma frequencia. Para isso considere o circuito da Figura 1, circuito RL serie. Para medir a defasagem entre a tensão total e a tensão na resistencia, portanto a corrente, ligue o osciloscopio conforme mostra a figura 1.
( a ) ( b )

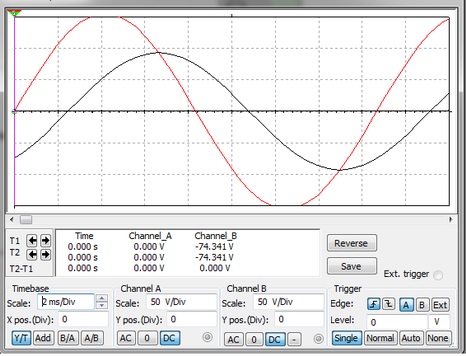

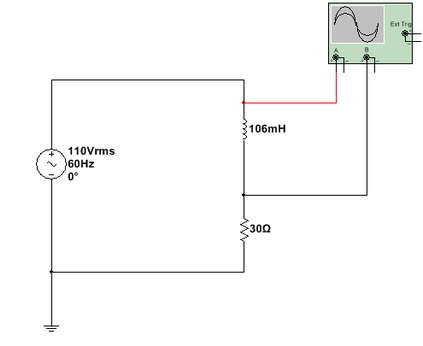

Figura 1 - ( a ) Circuito para medida de defasagem ( b ) tela do osciloscopio apos ajustes
Fonte: Multisim V. 14
Observe que os cursores estão sempre medindo valores da mesma tensão (canal A ou canal B), Figura 2a, então se voce quiser medir a defasagem deve posicionar um dos cursores no insatante t=0, Figura2b.
Figura 2 - ( a ) Os dois cursores estão na mesma tensão (vermelha) ( b ) os dois cursores estão na mesma tensão (preta), mas um está na origem
Fonte: Multisim V. 14
Obs: Para mudar de cursor clique com o botão direito na tela do osciloscopio e selecione Select Trace (Channel A ou Channel B ).
No exemplo, A defasagem no tempo é 2,538 ms é so transformar para graus. No caso f= 60Hz portanto T= 16,66 ms (360 graus)
16,66 ms ------------------------ 360
2,538 ms -------------------------Defasagem
Defasagem= 54,8 graus
Arquivo Multisim Live
Abra o arquivo Multisim Live e em Grapher anote o tempo quando a corrente é nula, Figura 3a. Anote o tempo quando a tensão é nula. A diferença entre esses dois valores é a defasagem no tempo entre a corrente no circuito e a tensão. No exempo: Dt=27,479ms - 25,000ms= 2,479 ms
Como o periodo da tensão é T=16,66 ms (f=60 Hz) o que corresponde a 360 graus atraves de regra de tres é determinado a defasagem em graus
16,66 ms ----------360 Graus
2,479ms------------x
x=53,5 Graus
Figura 3 - ( tempo
