AulaFalstad03
Educacional > Cursos > Falstad Simulação
Curso Falstad
Aula03: O potenciometro - A fonte ajustavel - O transformador - O Relé
Prof. Me. Rômulo Oliveira Albuquerque
1. O potenciometro
É um dos dispositivos da eletricidade/eletronica mais usados. Para ver detalhes sobre o mesmo ver a aula02 do curso eletricidade basica em CC.

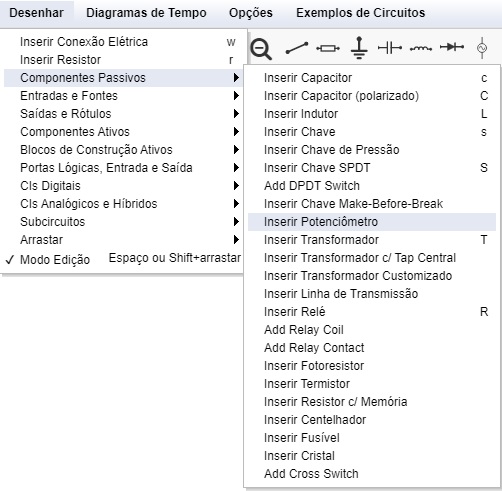

Para inserir o potenciometro: Desenhar>>Componentes passivos>>Inserir Potenciômetro.
Figura01 - Inserindo potenciometro

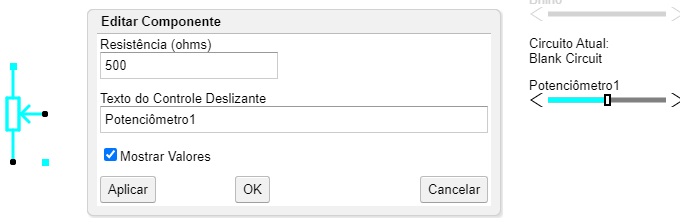

Clique na area de trabalho e arraste. Será inserido o potenciômetro. Duplo clique e aparece a caixa para edição (pode mudar o valor e dar nome para o Controle Deslizante). Mudei a resistencia para 500 ohms e o nome do controle mudei para potenciometro 1. Figura02. Experimente.
( a ) ( b ) ( c )
Figura 02 - Potenciometro ( a ) Simbolo ( b )Caixa de edição (c ) Controle Deslizante
Obs: Lembrando que os valores limites nunca são atigidos, isto é, se o valor do potenciometro 1k Ohms o valor maximo é 995 e o minimo 5 Ohms.
2. A fonte ajustavel

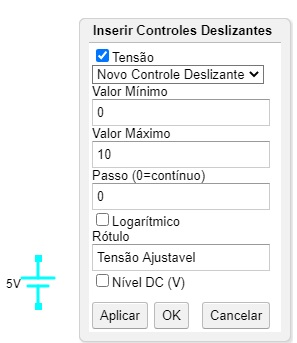

Para obter uma fonte ajustavel voce deve inserir uma fonte comum, Figura 03a. Clique com botão direirodo mouse, aparecerá uma janela de ajuste. Selecione Tensão, e a faixa de valores minimo e maximo, foi escolhido Ov e 10V. Escreva um nome (Rótulo) para ajuste que ficará á direita.
Figura 03 - Como construir uma fonte ajustavel
Use o mouse para deslocar o cursor entre o maximo valor (10V no caso) e o minimo (0V no caso). Aumenta para direita. Experimente.
( a ) ( b ) ( c )
Figura 04 - ( a ) Usando a fonte ajustavel ( b ) limite inferiot ( c ) Limite superior
3. O transformador

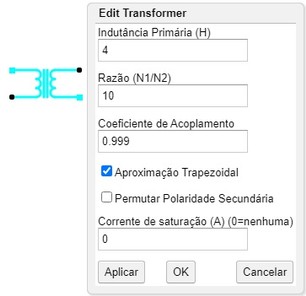

O transformador se encontra em Desenhar>>>Componentes Passivos>>>>Inserir Transformador ou atalho T, será colocado na area de trabalho um transformador simples, Figura 05. Dando duplo clique no símbolo aparece uma caixa para editar parametros do transformador sendo o mais importante a relação de transformação N1/N2 onde N1 é o numero de espiras do primario e N2 numero de espiras do secundario. Se N1>N2 o transformador é abaixador o contrario é elevador.
Figura 05 - Transformador simples
Arquivo - Transformador

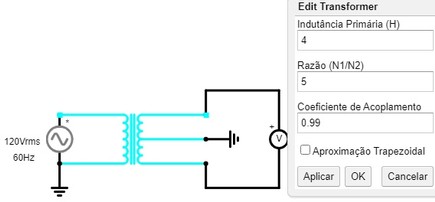

O outro transformador que tem no Falstad é com C.T (Center Tap), isto é, nesse transformador no secundario existe uma tomada bem no centro do enrolamento secundario, portanto a tensão entre qualquer extremidade e o C.T é a metade da tensão entre as duas extremidades. A Figura 06 mostra o simbolo e a caixa de edição .
Figura 06 - Transformador com C.T
Arquivo - Transformador com C.T
4. O rele

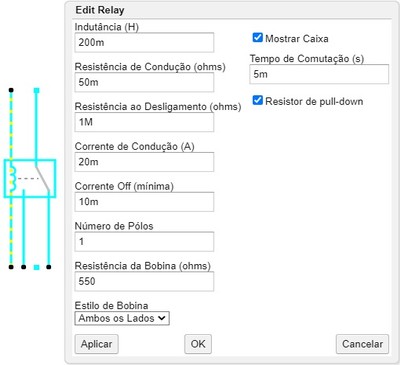

O relé para corrente continua é obtido em
