SCR Acionado Carga Indutiva - Relé

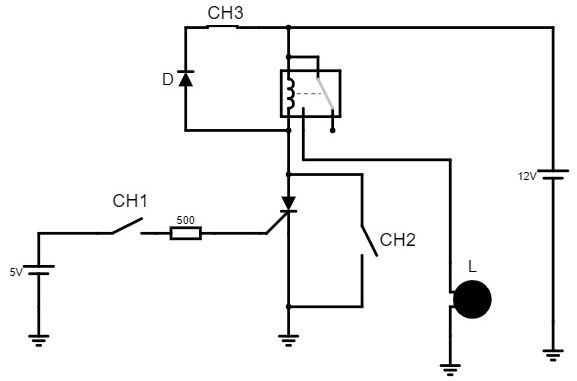

O circuito mostra um SCR tendo como carga um relé. A chave CH1 dispara o SCR e a chave CH2 reseta (desliga) o SCR quando a chave CH3 estiver fechada. Se a chave CH3 estiver aberta o SCR dispara, mas ao tentar resetar o SCR com a chave CH2, com a chave CH3 aberta o SCR NÃO desliga. Por que? Quando voce abre uma chave (no caso o SCR) que liga o SCR a algo , no caso a bobina do relé, aparece uma FEM de auto indução na bobina que tende a manter a corrente. Quando existe um diodo emparalelo com a bobina (CH3 fechada), o diodo conduz reduzindo essa FEM e permitindo que o SCR desligue.
