Aula04: O osciloscopio
Prof. Me. Rômulo Oliveira Albuquerque
O osciloscópio é o instrumento usado para ver formas de onda e efetuar medidas de tensão e tempo. O osciloscopio do Falstad perime ver forma de onda de corrente, o que não pode ser feito em um osciloscopio real. Para inserir o osciloscopio na area de trabalho, voce precida antes de um gerador de forma de onda, por exemplo senoidal.
Vá em Desenhar>>Entradas e Fontes>>Inserir Fonte de CA ( 2 terminais).
( a ) ( b )

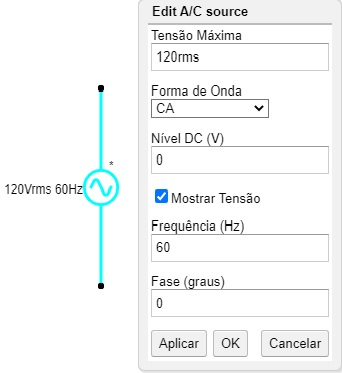

Figura 01 - ( a ) Tensão alternada ( b ) Caixa de configurações ( c ) Gerador reonfigurado
Quando voce insere uma tensão alternada, por padrão, já é senoidal de 120Vrms/60 Hz Fase 0 graus. Voce pode alterar, não so esses valores mas tambem o tipo de forma de onda (senoidal, quadrada, triangular...). Obs: Nacaixa Tensão Máxima se voce inserir 120 é valor de pico, para ser eficaz voce tem de escrever. Vamos mudar: Vpico=10V, senoidal, nivel DC=0V, frequencia 100 Hz e fase =0, Figura01c.
Obs: Tem uma versão que os valores não aparecem externamente. Se o + da tensão estiver para baixo, a tensão no osciloscopio tambem estará.
Insira o terra. Clique com botão direito do mouse no terminal +, aparecerá a caixa da Figura02. Clique em Visualizar rm Novo Diagrama
( a ) ( b )

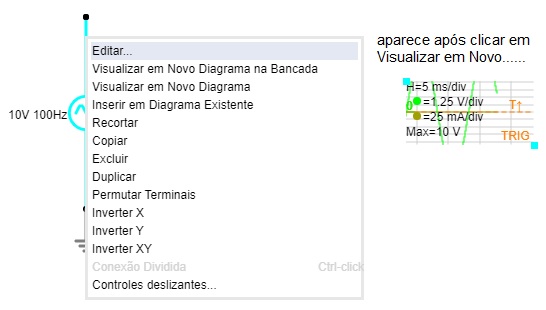

Figura 02 Inserindo o osciloscopio ( a ) Caixa edição ( b ) Forma de onda não configurada
Na Figura02b, arraste com ponteiro do mouse para uma posição e tamanho do seu agrado, resulta Figura03.

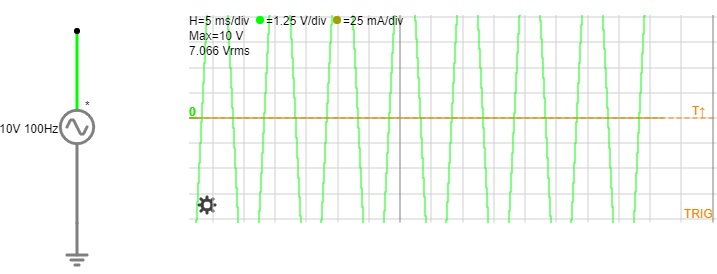

Figura 03 - Osciloscopio não configurado adequadamente
Observe que não é possivel ver a forma de onda. Para configurar adequadamente, clique na engrenagem abaixo/esquerda, voce acessará a caixa Propiedades do Diagrama de Tempo (Osciloscopio). As principais alterações que voce pode fazer são as mesmas de um oscilocopio real Base de tempo (Escala horizontal) e Volts/Div. (escala vertical). No caso: H: 5ms/Div e V: 5Volts/Div. Experimente os valores para ver o que acontece., resulta a Figura 04.

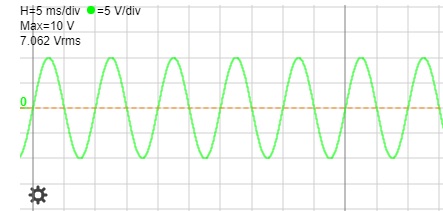

Figura 04 - Osciloscopio configurado adequadamente
Usando o osciloscopio para efetuar medida de tensão
Estabelecida a escala de tensão (Volts/Div) voce deve contar quantas divisões o sinal ocupa na vertical. No exemplo, o sinal ocupa 4 divisões na vertical, portanto o valor da tensão é: Valor=Numero de divisõesxVolts/Div=4Divx5V/Div=20Vpp portanto V=10Vpico
Usando o osciloscopio para efetuar medida de tempo
A medida de tempo é semelhate á de tempo. Voce deve contar qual o numero de divisões ocupadas na horizontal e efetuar a conta: Valor=Numero de divisõesxTempo/Div
No exemplo, vamos medir o periodo (T), que é o tempo para completar um ciclo. O sinal ocupa duas divisões na horizontal e como a base de tempo é H=5ms/Div o valor do periodo é: T=2Divx5ms/Div=10ms ou f=1/10ms=100Hz.
São dados os arquivos de simulação, sem ver os dados de configuração, execute a simulação e meça os valores de tensão (Pico e pico a pico) e tempo (periodo).
Arquivo1 Arquivo2 Arquivo3 Arquivo4
