Detetor de Passagem por Zero

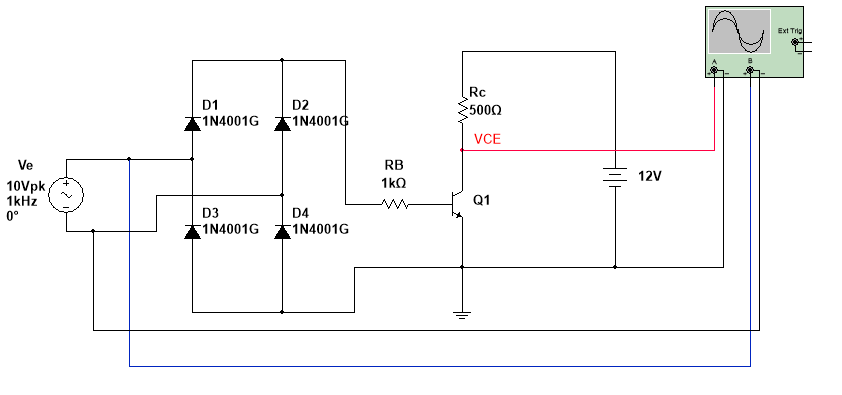

No circuito da Figura 1a se a tensão de entrada, Ve, for maior que aproximadamente 2,1V em modulo (-2,1V<Ve<2,1V) o transistor satura fazendo VCE=0V. Se por outro lado se Ve for menor do que 2,1V, em modulo, o transistor corta fazendo VCE=12V. O circuito gera um pulso de 12V toda vez que a tensão de entrada estiver entre -2,1V<Ve<2,1V, Figura 1b. Clique na Figura para fazer download do arquivo Multisim14.
( a )
( b )
Figura 1 - Detetor de cruzamento de zero ( a ) circuito ( b ) Formas de onda
( b )
Figura 1 - Detetor de cruzamento de zero ( a ) circuito ( b ) Formas de onda
