Calculando Circuitos Eletricos com JavaScript

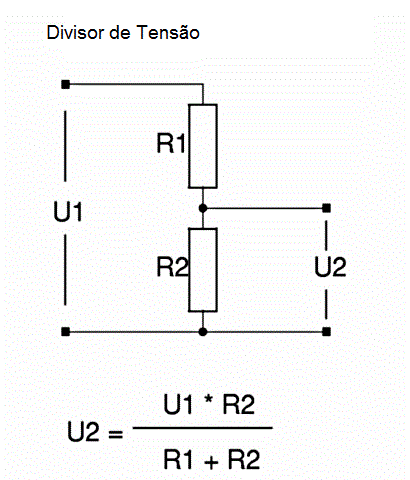

Calculador de Divisor de Tensão

Entre com 3 valores e o calculador calculará o 4

Todos os valores devem ter a mesma unidade
Exemplo: Entre com Volts e obterá Volts. Entre com todos em Ohm ou todos em KOhm.Não misture unidades. Entre so com numero.

R1: | U1: R2:    U2: |

Se existir uma carga, RL, em paralelo com R2, entre no calculador com o R2 atual em paralelo com RL.

---

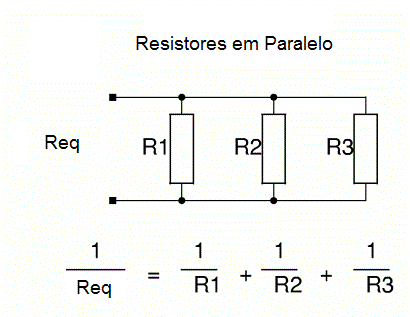

Calcula o Equivalente Paralelo para até 3 Resistores

Será calculado o equivalente (Req) de 2 resistores ou 3 resistores em paralelo. Para 2 only resistores então entre com os 2 valorese deixe o 3 em branco. Não entre com letras.

R1: || R2: || R3: = Req:

---

Filtros RC de primeira Ordem - Passa Altas e Passa Baixas

A frequencia de corte,fc, é definida como sendo a frequencia para a qual o ganho é 3dB abaixo da entrada, ou 70,7% do valor da entrada.

Para os filtros da figura (f_c) é calculado por:
_fc = 1/ (2 π R1_C1)



Entre com 2 valores e o calculador irá calcular o terceiro valor. Apos efetuar os calculos, selecione com o cursor e limpe os valores.

R1: KOhm Ohm MOhm C1: nF µF pF fc: kHz MHz Hz

---
