Indicador de Fusivel Interrompido
Faça uma doação  R$ 1,00     R$, 2,00 R$ 5,00 ou no valor  que puder e ajude a manter o site ativo. Use a chave. Mesmo email para tirar duvidas.
Chave Pix: romulo.oliveira.albuquerque@gmail.com

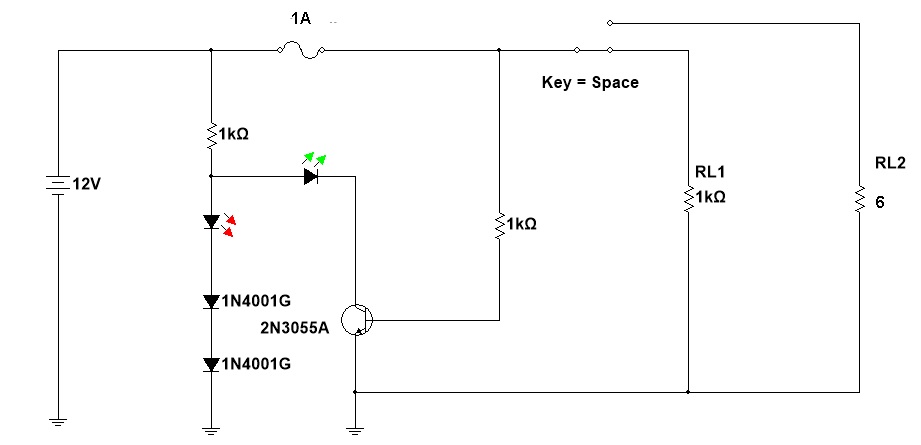

            No circuito, se a corrente na carga for menor que a corrente maxima do fusivel (1A), a base do transistor recebe alimentação fazendo o transistor saturar ligando o LED verde de funcionamento normal. Observe que a soma das tensões no LED com a tensão de saturação de coletor não é suficiente para o LED vermelho acender.
          Se a corrente no fusivel for maior que a maxima, o fusivel abre, desligando a alimentação da base, portanto o trasistor corta apagando o LED verde e acendendo o vermelho. Faça download do arquivo Multisim 14 dando duplo clique no circuito, ou acesse o arquivo Multisim Live  clicando no link.
