Alarmes

Nesta paginas serão mostrados alguns exemplos de alarmes.

Alarme 1

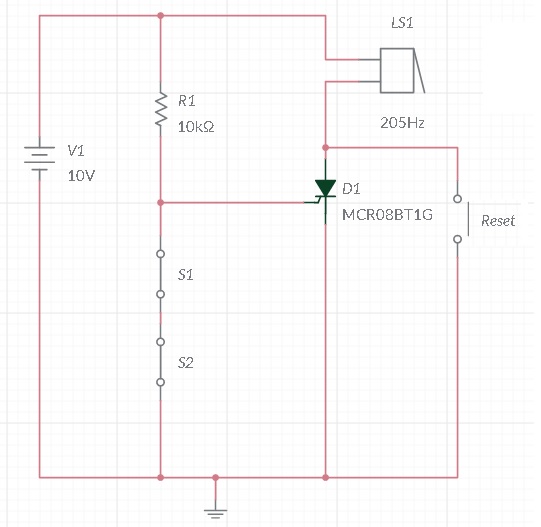

O alarme da Figura 1 mostra um circuito com um SCR , um Buzzer , chaves e resistencias.

Figura 1 - alarme com SCR e Buzzer

Arquivo Multisim


As chaves S1 e S2 (podem ser mais chaves todas em serie) podem ser Reed Switches (Relé Reed) localizados em janelas, portas, gavetas etc. Na condição normal estão fechadas, mas se se houver violação (abertura) o SCR dispara (existirá corrente no gate) ligando o Buzzer. Observe que meso se a janela ou porta for fechada o SCR continuará disparado (somente cortando se a chave de Reset for fechada momentaneamente.


Alarme 2

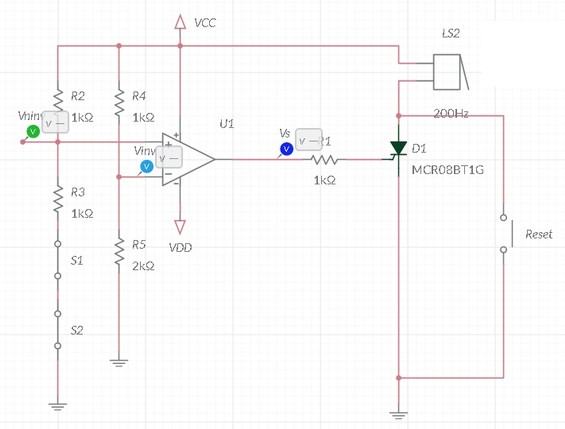

O circuito tem  SCR, Buzzer e um AmpOp como comparador. Com as chaves fechadas, a tensão na entrada não inversora, Vninv, é menor que a tensão na entrada inversora, Vinv, logo a tensão na saida, Vs, é negativa portanto o SCR estará cortado. Se qualquer uma das chaves for aberta (podem ser mais de duas) a tensão na entra inversora será maior que a tensão na entrada inversora e a saida será alta, disparando o  SCR e ligando o alarme. Observe que mesmo que a chave volte a fechar, Vs em valor negativo, o SCR permane ligado.


Figura 2 - Alarme com AmpOp, SCR e Buzzer

Arquivo Multisim Live
