Fonte de Corrente Constante

Uma fonte de corrente mantem a corrente constante mesmo que a carga varie. Existem varias maneiras de construir uma fonte de corrente constante, aqui será mostrado como construir com transistor. No circuito da Figura 1, a tensão em RE é obtida por:

VRE=VR1 - 0,7V    onde  VR1 = R1.Vcc/(R1+R2)  considerando que a corrente de base é muito menor do que atraves de R1 e R2..

A corrente de emissor, IE écalculada:  IE=VRE/RE que é aproximdamente igual a IC=IL. Esse valor é constante mesmo que RL varie dentro de limites (0<RL<RLmax). Clique no circuito para ober o arquivo Multisim 14

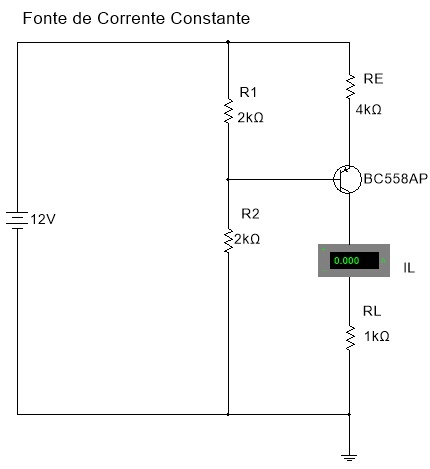

Figura 1 - Fonte de corrente constante

Com os valores  do circuito da Figura 1:  VR1=2k.12V/(2K+2K)=6V   VRE=6-0,7V=5,3V     e      IE=5,3V/4k=1,33mA=IL

No circuito VRE+VEC+VRL=12V (Kirchhoff)  como VRE=5,3V e o menor valor que pode ter VEC (não esqueça é um transistor PNP!) é 0V então:

5,3+0+VRL=12V >>>>   VRLmax=12-5,3=6,7V    o que significa que a maxima resistencia possivel é:

RLmax=6,7V/1,33mA=5kOhm
