Reforco de Corrente
Educacional > Circuitos e aplicações
Reforçador de Corrente ou Booster de Corrente para regulador de Tres terminais 7805
Uma das aplicações interessantes do transistor é reforçar a acorrente em dispositivos com limitação de corrente. Por exemplo, o circuito da Figura 1 é um regulador com CI de tres terminais 7805. A capacidade maxima de corrente do mesmo é da ordem de 1A. Observe o que acontece quando a corrente aumenta alem de 1A.
Link para Multisim Live

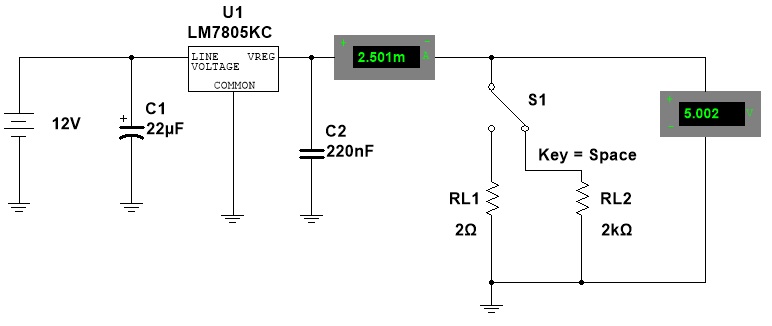

Figura 1 - Regulador de tres terminais com 7805
Se a corrente na carga for maior que a maxima corrente que o regulador pode fornecer, um transistor deve ser colocado em paralelo com o regulador de forma a fornecer a corrente em excesso, Figura 2;
Link para Multisim Live

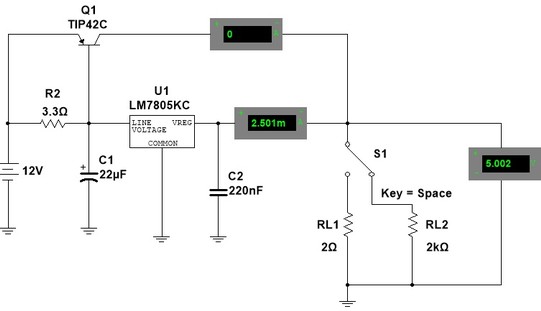

Figura 2 - Regulador de tres terminais com reforço de corrente - Transistor cortado
No circuito da Figura 2 a tensão em R2 é a tensão emissor base, VEB=R2.IReg, onde IReg é a corrente no regulador. Se a corrente no regulador for baixa como na Figura 2, a tensão que polariza o transistor será tambem baixa, no caso VEB=3.3 Ohmsx2,5mA=8,25mV não sendo suficiente para fazer o transistor conduzir.
Quando porem, a corrente na carga for alta, como na Figura 3, a tensão VEB será suficientemente alta para fazer o conduzir o transistor que fornecerá o excesso de corrente consumida pela carga. No caso do circuito da Figura 3 a corrente que faz o transistor conduzir é da ordem de 0,283A.
A tensão VEB=3.3Ohms.0,283A=0,934V o que faz o transistor conduzir uma corrente de IC=2,217A. Observe que a soma 0,283A + 2,217A=2,5A.
A tensão VEB=3.3Ohms.0,283A=0,934V o que faz o transistor conduzir uma corrente de IC=2,217A. Observe que a soma 0,283A + 2,217A=2,5A.
Clique no circuito para obter o arquivo Multisim 14
Link para Multisim Live

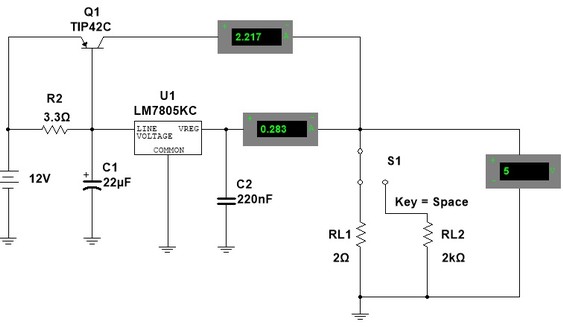

Figura 3 - Regulador de tres terminais com reforço de corrente - Transistor conduzindo
Se o valor de R2 mudar, digamos para 2 Ohms, o valor da corrente necessaria para fazer o transistor conduzir muda. Nesta caso aumenta para 0,437A produzindo uma tensão de VEB=2 Ohms.0,437A=0,974V o que faz o transistor conduzir uma corrente de 2,062A.
