Atomos e Moléculas

Referencia
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica

Todas as substancias que existem são constituídas de átomos e moléculas. Podemos ter substâncias simples (ferro, oxigênio, hidrogênio, cobre, etc) e substâncias compostas (água, sal, etc). Por exemplo a água é composta de dois átomos de hidrogênio e um de oxigênio, a sua formula química é H₂O.

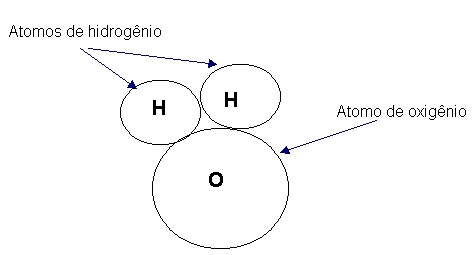

Figura 1 - Molécula da água

É importante observar que a substância água tem proprieda des completamente diferentes das substancias oxigênio e hidrogênio.

Os átomos por sua vez são constituídos de elétrons e prótons e nêutrons. Os elétrons giram ao redor do núcleo em órbitas bem definidas (semelhante aos planetas ao redor do sol), os prótons e os nêutrons estão localizados no núcleo central.

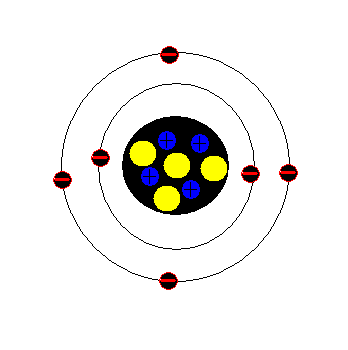

Figura 2 - Representação de um átomo com prótons, nêutrons e elétrons

Eletrons e protons tem uma propriedade física chamada de carga elétrica e são de natureza oposta. Por convenção considerou-se que elétrons tem carga Negativa e prótons tem carga Positiva. Nêutrons não tem carga elétrica. Uma propriedade importante das cargas elétricas é que:

CARGAS DE MESMO SINAL SE REPELEM E CARGAS DE SINAIS DIFERENTES SE ATRAEM. NÃO ESQUEÇA.

A quantidade de carga é especificada em Coulomb (C). Por definição 1 C é a quantidade de carga correspondente a 6,25x10¹⁸ elétrons (6,25 seguido de 18 zeros !!!!!).

6,25x1000000000000000000.

A partir dessa definição obtem-se o valor da carga de um elétron: qe= -1,6x10^-19 C e é claro que a carga do próton tem o mesmo valor porém positiva: qp=+1,6x10^-19 C

Desta forma podemos ter um corpo neutro quando houver equilíbrio entre o numero de elétrons e o numero de prótons.

	Q=0

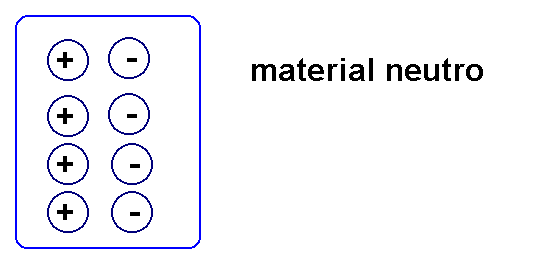

Figura 3 - Corpo neutro

Eletrizando um corpo negativamente com com -1 C de carga

( a )

Eletrizando um corpo positivamente com +1 C de carga

( b )

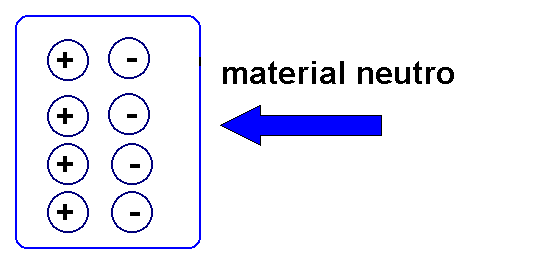

Figura 4 - ( a ) Eletrizando um corpo negativamente com -1 C ( b ) Eletrizando um corpo positivamente com +1 C

A tabela 1 mostra os Submúltiplos e Múltiplos do Coulomb

Submúltiplo	Múltiplo
1milicoulomb=10-3C=1 mC	1kiloCoulomb=103C=1 kC
1microcoulomb=10-6C=1 mC	1Megacoulomb=106C=1 MC
1nanocoulomb=10-9C=1nC	1Gigacoulomb=109C=1 GC
