Para resolver um circuito misto, primeiramente deve-se calcular a impedância equivalente, para em seguida calcular todas as correntes e tensões. Portanto é um procedimento semelhante ao adotado na analise de circuitos resistivos, somente que agora temos elementos reativos presentes, sendo necessário usar como ferramenta de analise os números complexos.

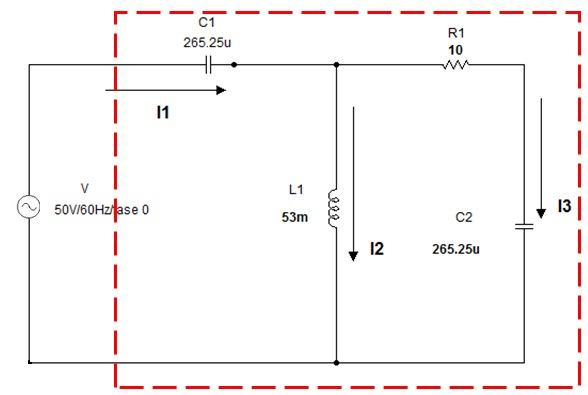

A Figura 2 mostra o circuito com os componentes com as suas impedancias com valores em Ohms.
Figura 2 - Componentes e suas impedancias na forma cartesiana

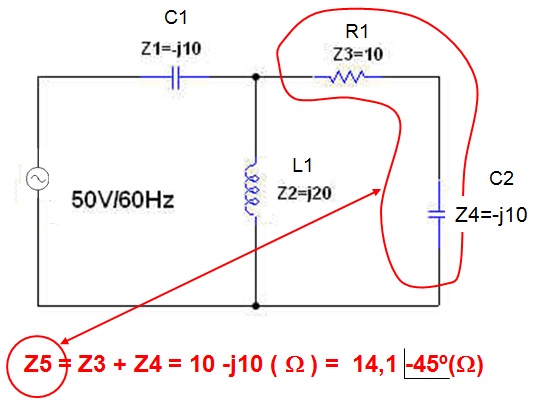

A primeira simplificação é mostrada na Figura 2, Z3 em serie com Z4, Figura 3.

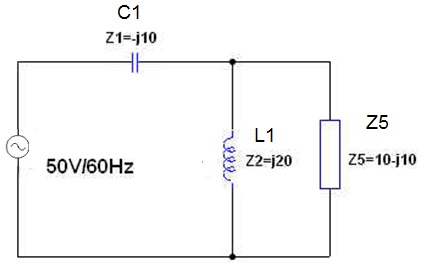

Figura 3 - Circuito apos primeira simplificação

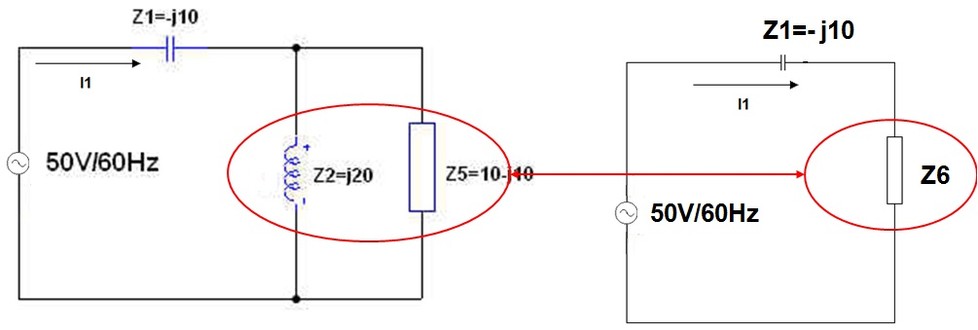

A segunda simplificação é mostrada na Figura4 é Z6=Z2 em paralelo com Z5. Resultando:
( a ) ( b )
Figura 4 - ( a ) Circuito apos primeira simplificação ( b ) circuito apos segunda simplificação
A impedancia equivalente é obtida fazendo ZE=Z1+Z6, Figura 5.

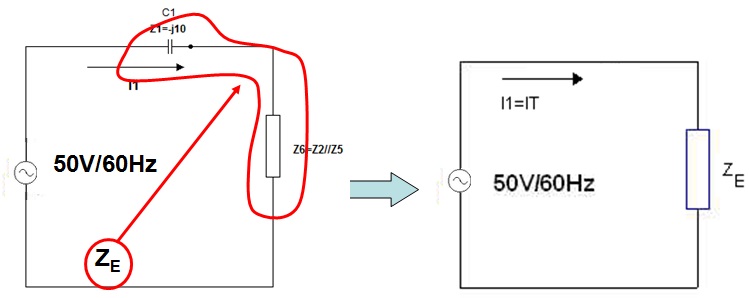

Figura 5 - Obtendo a impedancia equivalente
Finalmente a corrente total pode ser determinada:
Da Figura 4b podem ser determinas as tensões em Z6:
As correntes I2 e I3 podem ser determinadas:
O Fator de potencia do circuito é:
FP=cosf=cos26,5º=0,895
E a Potencia real:
P = U. I.cosf = 50.2,24.cos26,5º = 100 W
2. Experiência: Analise de um Circuito Misto
2.1. Abra o arquivo
ExpCA24 Circuito Misto identifique o circuito da Figura 6. Inicie a simulação anotando os valores das correntes I1, I2 e I3.
Arquivo Multisim Live

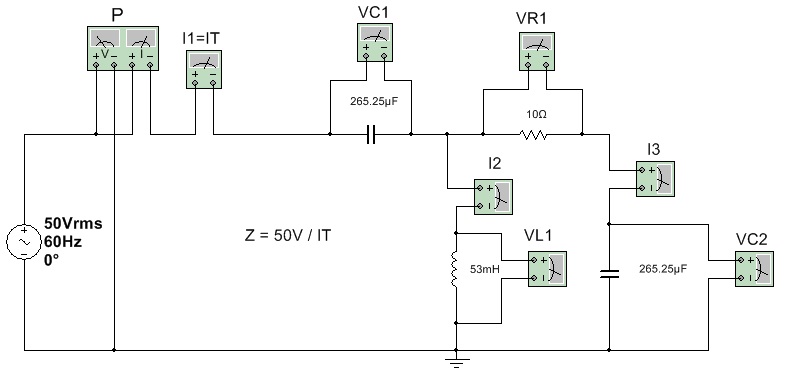

Figura 6 - Circuito misto para experiencia
I1=_____________I2=___________I3=___________ FP=___________ P=__________
2.2. Calcule o modulo da impedância equivalente por:
ZE= 50V/ I1=__________, compare com o valor calculado
Obs: Experimente outros circuitos principalmente da bibliografia dada, faça a simulação mas não salve com o mesmo nome. Use Salvar Como (Save As) do menu Arquivo (File).
2.3 Escreva as suas conclusões.
3 Exercicio Proposto

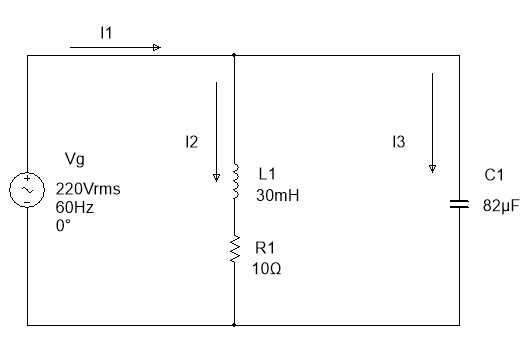

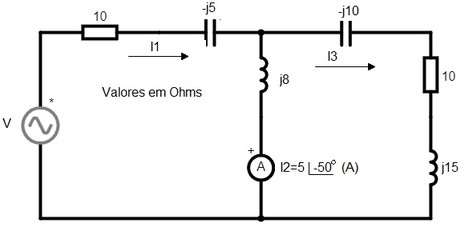

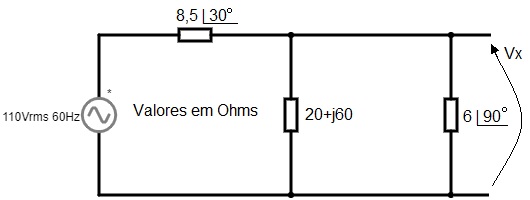

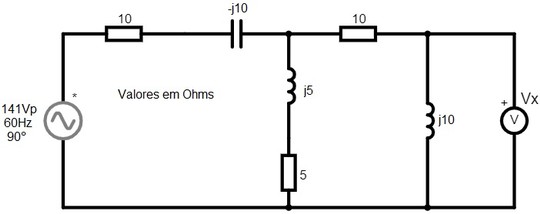

Para o circuito determinar:
a) Impedancia nas formas polar e cartesiana
b) Correntes I1, I2 e I3
c) Fator de potencia, potencia ativa e aparente
Para maiores esclarecimentos consultar o Livro Analise de Circuitos em Corrente Alternada Capitulo 8.2
