ELETRÔNICA DIGITAL - CIRCUITOS SEQUENCIAIS

Aula 05: Contadores com Circuitos Integrados Dedicados - 7490 - 7493

1 Circuitos Integrados contadores - 7490

Existem Circuitos Integrados que são dedicados para algum tipo de contagem, o CI 7490 é um deles. O 7490 é constituido internamente de 4 FF. O 7490 é um contador de década ( conta de 0 a 9) o que significa que pode contar, ciclicamente de 0 a 9. Ele pode ser configurado para efetuar outras contagems como de 0 a 5.

A Figura 1a mostra a pinagem e a Figura 1b mostra a configuração interna com os 4 FF.

( a ) ( b )

( c ) ( d )

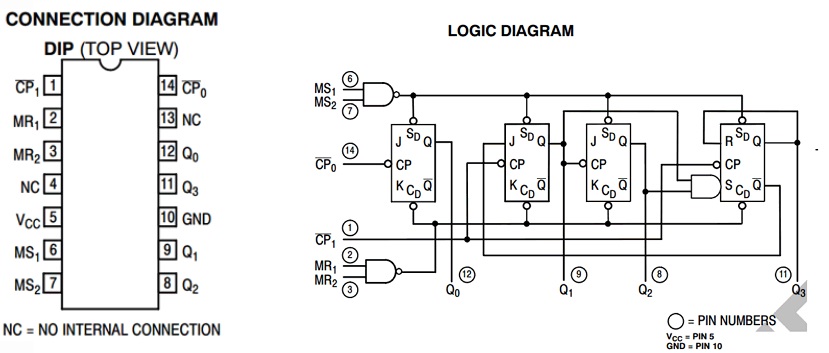

Figura 1 - CI 7490 ( a ) Pinagem ( b ) Diagrama interno ( c ) Tabela Verdade ( d ) Nome dos pinos

As entradas MR1 e MR2 são tambem chamadas respectivamente de R01 e R02. Da mesma forma as entradas MS1 e MS2 são chamadaas tambem de R91 e R92 são usadas para estabelecer a contagem. Se ambas as entradas MR1 (R01) e MR2 (R02) são colocadas em 1 (5V) e ambas as entradas MS1 (R91) e MS2 (R92) as saidas Q0(QA), Q1(QB), Q2(QC) e Q3(QD) vão a zero.

Se ambas as entradas MS1(R91) e MS2 (R92) são 1 (5 volts), então a contagem Q0(QA), Q1(QB), Q2(QC) e Q3(QD) vão para 1001 (5).

Contador de 0 a 9 com 7490

2 Experiencia: Contador com 7490 de 0 a 9

2.1 Abra o arquivo ExpDG2_11 Contador 0 a 9 com 7490 (Multisim 14) e identifique o circuito da Figura 2. Inicie a simulação observando o display.

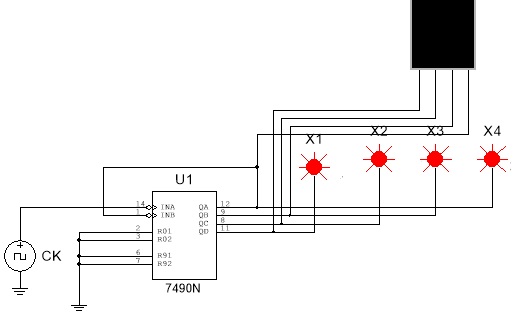

Figura 2 - 7490 como contador de 0 a 9

Para construir um contador divisor por 6 (0 a 5) ligue a alimentação conforme no item 1.1. Ligue o pino 2 ao 9 e o pino 3 ao 8. Ligue os pinos 6 e 7 ao terra, Figura 3.

3 Experiencia: Contador de 0 a 5 com 7490

3.1 Abra o arquivo ExpDG2_11 Contador 0 a 5 com 7490 (Multisim 14) e identifique o circuito da Figura 3. Inicie a simulação observando o display.

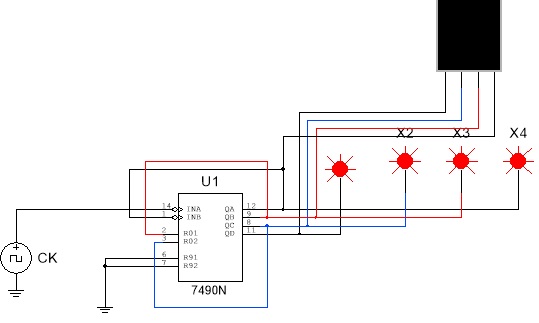

Figura 3 -  7490 como contador de 0 a 5

 Para construir um cronometro de 0 a 99 s voce deve conectar dois contadores de 0 a 9 como na Figura 4. São conectados dois contadores de 0 a 9 e se o clock  tiver frequenciqa de 1 Hz (periodo 1 s) a contagem será de 0 a 99 s.

4 Experiencia:  Contador de 00 a 99 4.1 Abra o arquivo ExpDG2_09  Contador de 00 a 99 (Multisim 14)  e identifique o circuito da  Figura 4. Inicie a simulação observando a indicação dos displays.

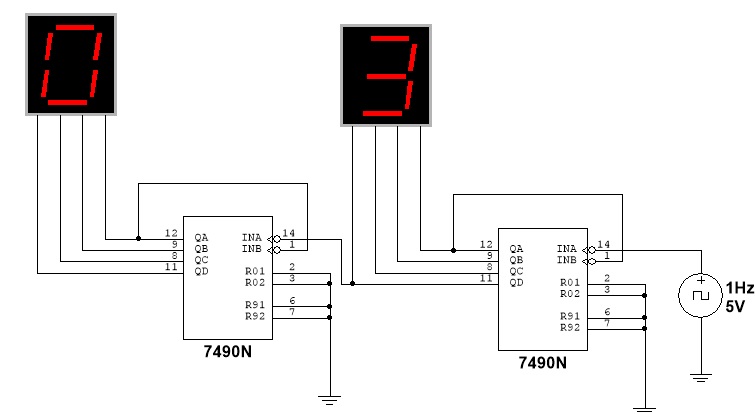

Figura 4 -  Cronometro de 00 a 99

5 Experiencia: Contador de 00 a 59
5.1  Abra o arquivo ExpDG2_10  Contador de 00 a 59  (Multisim 14) e identifique o circuito da Figura 5. Inicie a simulação e observe a indicação dos displays.


Figura 5 -  Cronometro de 00 a 59


O mesmo conceito pode ser usado para construir um relogio digital.

6 Circuitos Integrados contadores - 7493
Outro CI dedicado para contador  é o 7493, que é um contador Hexadecimal (conta de 0 a 15 ou 0 a F) Figura 1

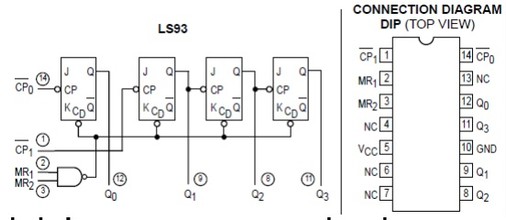

 ( a )                                                                                ( b ) Figura 6 - CI 7493 ( a )  Pinagem Diagrama interno   ( b )

7 Experiencia: Contador hexadecimal com 7493
7.1 Abra o arquivo ExpDG2_14_Contador Hexadecimal_com_7493 (Multisim 14) e identifique o circuito da Figura 6

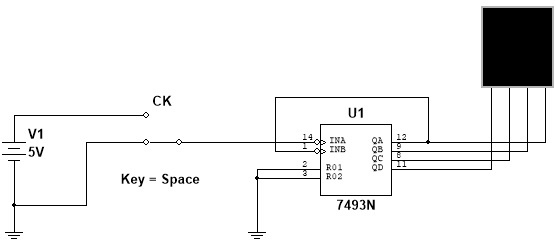

Figura 7 - Contador Hexadecimal
Arquivo Multisim Live - Contador Hexadecimal cm 7493



8 Experiencia: Contador de 0 a 5 com 7493
8.1 Abra o arquivo


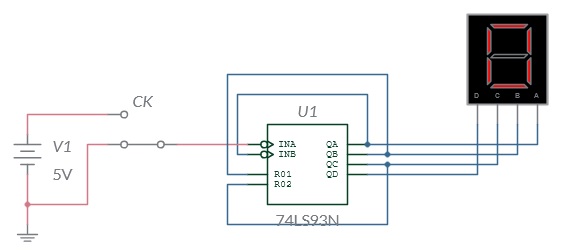

Figura 8 - Contador de 0 a 5 com 7493
Arquivo Multisim Live - Contador de 0 a 5
