Circuitos Usando Tinker Cad

Nesta pagina voce encontrará alguns circuitos usando diodo e transistor usando o Tinker Cad. Lembrando que, para voce ter acesso ao arquivo deve ter aberto uma conta no TinkerCad..

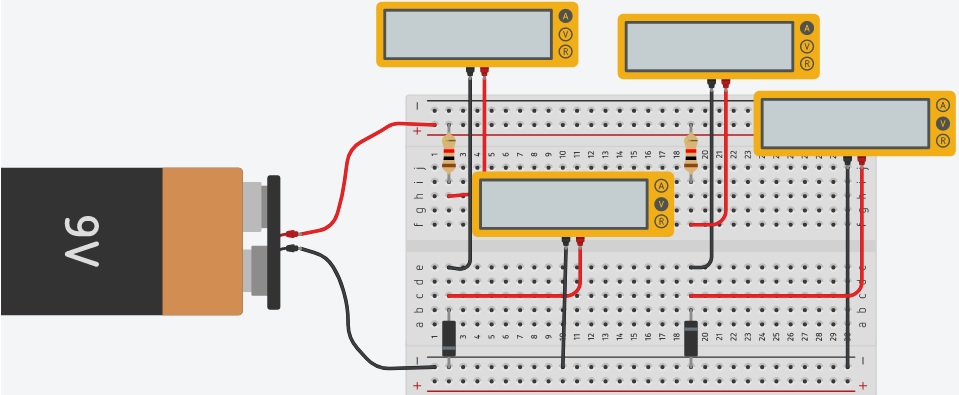

1) O circuito mostra dois diodo (D1 e D2) ligados a uma bateria de 9V. Sendo que D1 está polarizado diretamente (conduz) e D2 está polarizado reversamente (não conduz ou corta). Inicie a simulação é meça a corrente e a tensão nos diodos.

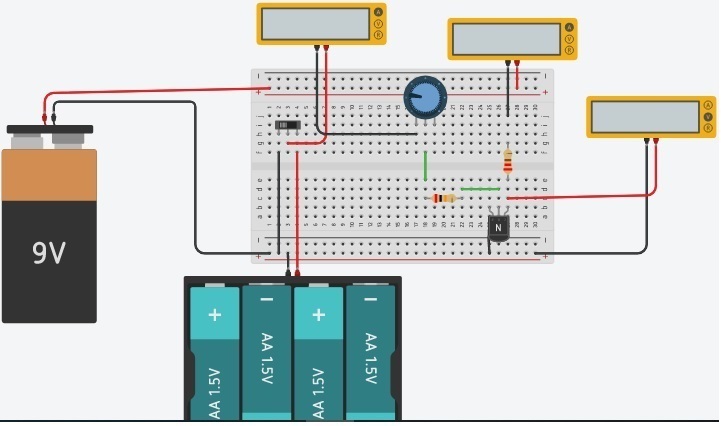

2) O circuito permite mostrar a operação do Transistor nas tres regiões de operação , corte, saturação e ativa. Para colocar o transistor no corte basta aterrar a base, desta forma todas as correntes serão nulas. Com a chave na outra posição e variando o potenciomentro Rv, a corrente de base varia variando IC e VCE. Posicione Rv de tal forma que VCE=4,5 V (meio da reta de carga). Meça os valores de IB e IC e calcule o beta por beta=IC/IB. Se RV diminuir muito o transistor entrará na saturação onde IC será maximo e VCE será minimo. Clique na imagem e abra o arquivo se tiver uma conta no TikerCad

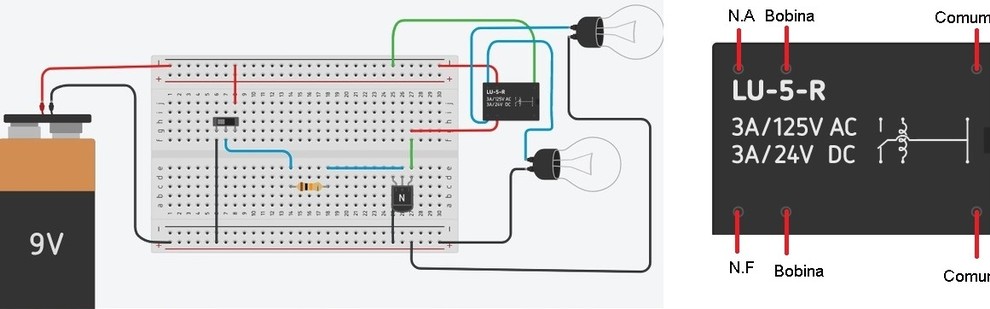

3) O circuito mostra um transistor como chave acionando um relé que tem dois contatos, um N.A (Normal Aberto) e um N.F (Normal Fechado). Os contatos ligam duas lãmpadas, a lâmpada L1 esta ligada ao contato N.F e a lampada L2 ao contato N.A. Verifique o funcionamento do circuito acessando o arquivo, clicando no circuito.


Relé do Tinkercad
