Educacional > Cursos > Amplificador Operacional
Circuitos Usando TinkerCad

Nessa pagina voce encontrará circuito montados no TinkerCad. Se voce tiver uma conta poderá fazer login e abrir o circuito efazer a simulação e mudar valores.

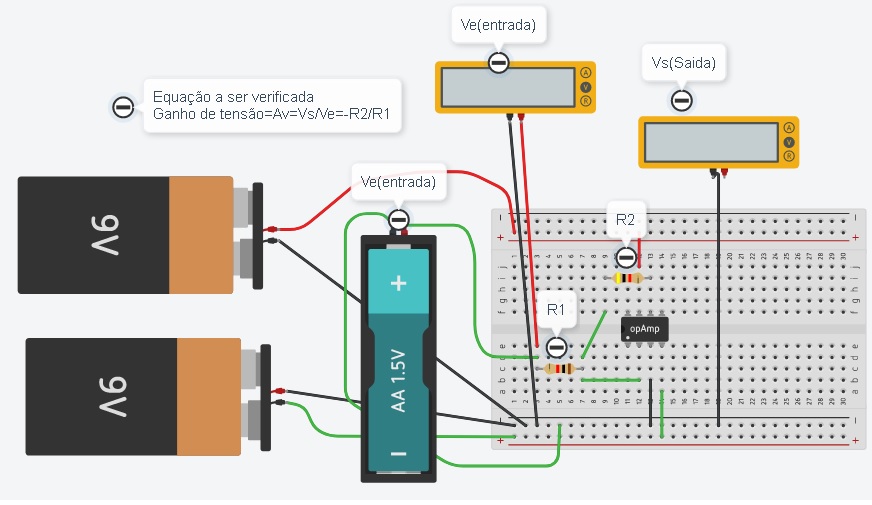

1) O circuito é um amplificador inversor em CC de ganho dado pela relação entre R2 e R1, portanto, com os valores especificados -4. Clique na imagem para ter acesso ao arquivo (não esqueça que voce deve ter uma conta no TinkerCad).



2) O circuito é um amplificador não inversor. Clique na imagem e abra o circuito (não esqueça que voce deve ter uma conta no TinkerCad), inicie a simulação meça as tensões de entrada (Ve) e saida (Vs) e determine o ganho fazendo AV=Vs/Ve. Compare com a expressão dada  por:

Av=1 +R2/R1
Experimente mudar o valor de Ve e tambem os valores de R1 e R2
