Exercicios propostos
1) Qual deve ser o valor de R para que a corrente no diodo seja 0,25 mA?Considerar modelo de bateria (0,7 V).

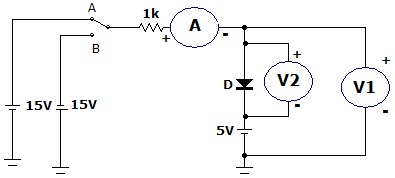

2) No circuito qual a indicação de cada instrumento (A,V1 e V2) com a chave em A e chave em B. Considerar diodo ideal.

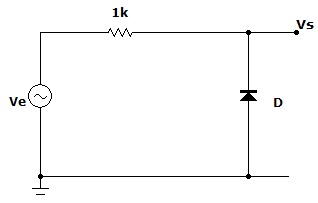

3) No circuito qual o grafico de Vsxt se a entrada, Ve, é 10Vpico/senoidal? Considerar modelo de bateria (0,7 V)
4) Na questão 3 desenhar o grafico de VsxVe (curva de transferencia)

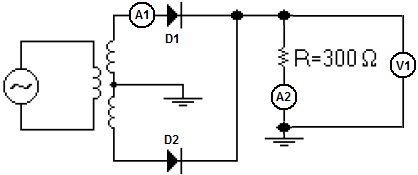

5) No circuito a tensão em cada metade do secundário vale 30 V. Considerando diodo ideal e sabendo-se que todos os instrumentos são para CC, determinar:
a) Indicação dos instrumentos b) Maxima tensão reversa de pico suportada por cada diodo.
6) Determinar os limites para a tensão de entrada (Ve) no circuito. Considerar Zener ideal 5V/500mW Admitir que Izmin=Izmax/10
7) Qual o valor da indicação do voltimetro com a chave em A e em B?

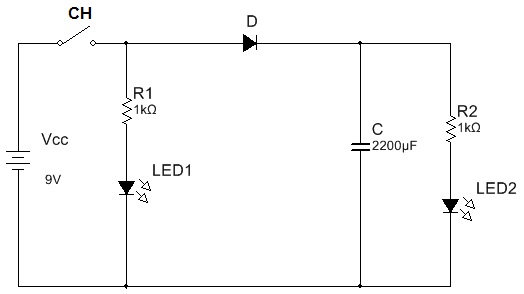

8) No circuito a chave CH é fechada durante 2 s, em seguida é aberta. explique o que acontece com os dois LEds.

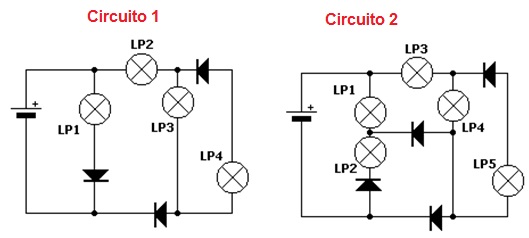

9) Quais lampadas acendem nos dois circuitos?

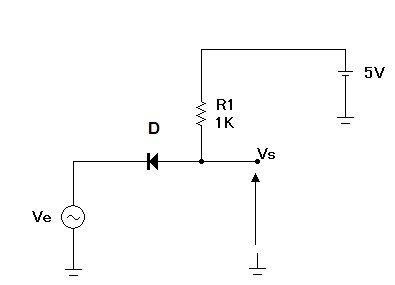

10) Desenhar o grafico de VsxVe (Curva de transferencia) no circuito. Considerar modelo com bateria 0,7 V.
11) Na questão 10 obter o grafico de Vsxt se Ve=10Vpico/senoidal. Considerar modelo com bateria 0,7 V.
12) Determinar o valor de Vs. Condiderar modelo de bateria com 0,6 V.
'

13) Qual a indicação dos instrumentos?Considerar modelo do diodo bateria de 0,7 V.
14) Qual a medida de cada instrumento para a chave aberta e fechada. Considerar modelo de bateria com 0,7 V e instrumentos ideais.
15) O circuito é um carregador de bateria. Qual a forma da corrente na bateria?Qual o angulo do inicio da condução e do corte do diodo?
16) No circuito determine o valor do ripple de pico a pico e o valor medio da tensão na carga.
Clique aqui para obter o arquivo Multisim 14
17)
