Exercicios Propostos

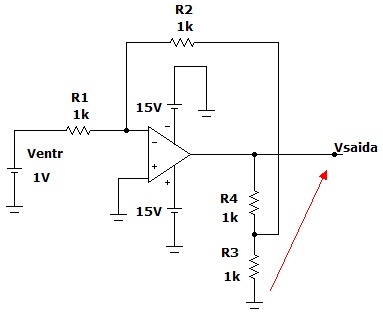

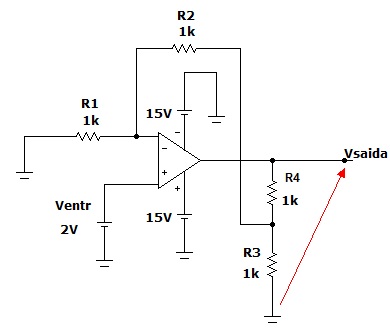

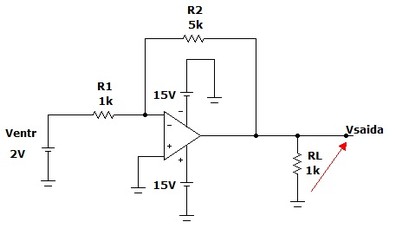

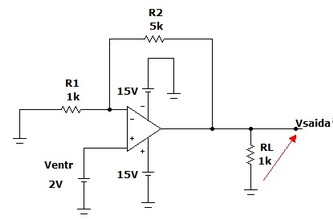

1) Determinar Vsaida em cada caso: clique na figura para acessar o Arquivo Multisim Live
1a 1b
1c 1d

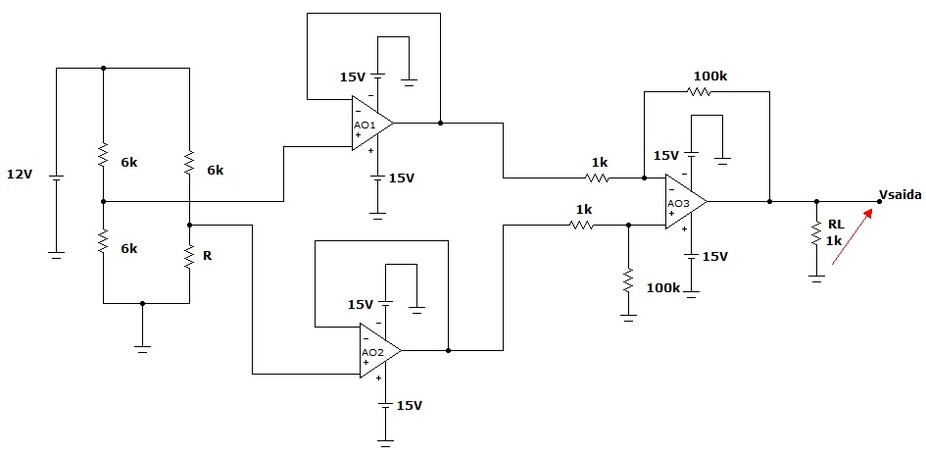

2) Qual o valor de R para que Vsaida seja 10 V? Obs: AO1 e AO2 estão como Buffers e AO3 como amplificador diferencial

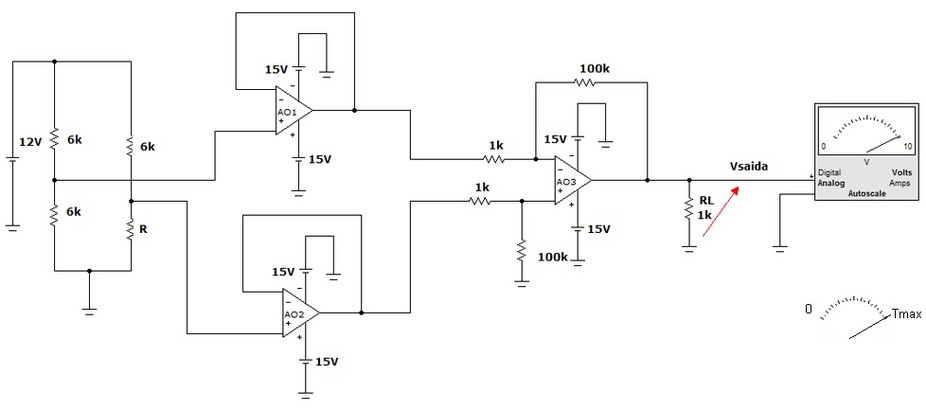

3) No circuito a resistencia R varia com a temperaura de acordo com a equação R=6000 + 0,004.T onde R é especificada em Ohms e T em graus Celsius. NA saida um voltimetro analogico de 10 V de fim de escala. a) Qual a maxima temperatura que pode medir? b) Que temperatura corresponde a 2 V? 4V?6V?8V?
4) Qual a indicação do voltimetro?

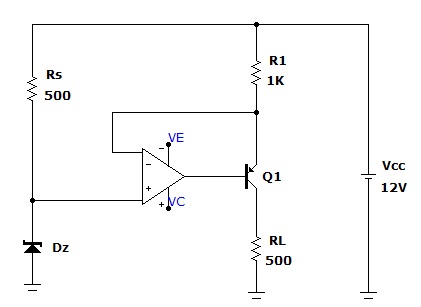

5) O circuito funciona como uma fonte de corrente constante (mesmo que a carga mude de valor, o valor da corrente não muda). Pede-se:
Dados: Diodo Zener Vz=6 V, VECsat=0 V
a) Valor da corrente na carga (IL), considerando uma carga de 500 ohms.
b) Quais os limites que pode ter RL, na prática, para que o circuito possa funcionar como fonte de corrente?

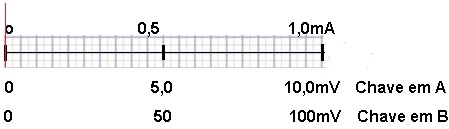

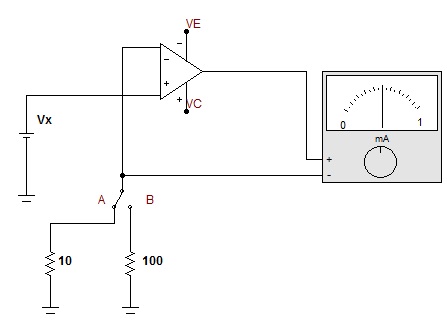

6) O circuito é um voltímetro de precisão. O mesmo usa um miliamperimetro de 1 mA de fim de escala.Qual o fim de escala do milivoltimetro para cada posição da chave?

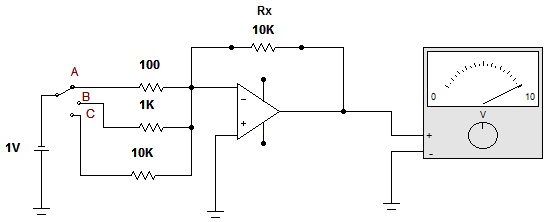

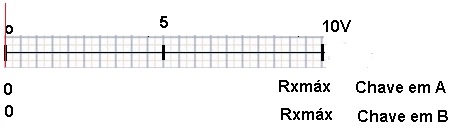

7) O circuito é um ohmímetro de precisão e linear. Quais limites (fim de escala) de resistência podem ser medidos em cada posição da chave? Voltimetro com fim de escala de 10 V.
8) Um AO tem SR = 2V/ms. Qual a máxima frequência que pode ter um sinal de 10 Vp de amplitude na saída do AO para que não haja distorção por slew rate?
9) Qual a máxima frequência que pode ter o sinal na entrada do circuito para a saída não distorcer por slew rate? Dado: SR = 1V/ms. Ve = 0,5 . sen(w.t)(V).
f<SR/2.p.VM

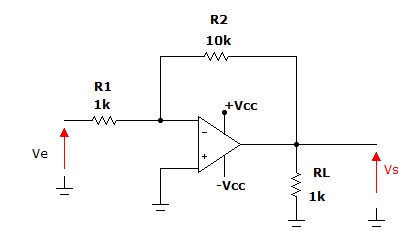

10) Qual a máxima amplitude da senoide de entrada para a saída não distorcer por slew rate no circuito? A frequência do sinal de entrada é 200 Hz e o slew rate é 5V/ms.
