multiSIM  7
Aula03:  O  Traçador do Diagrama de Bode (Bode Plotter)
O Bode Plotter
       O Traçador do diagrama de Bode (Bode Plotter) é uma ferramenta que permite  obter a curva de resposta em freqüência  (ganhoxfrequencia)  de um circuito, é útil na determinação da freqüência  de corte de um circuito (filtros e amplifiacdores).




( a )                ( b )

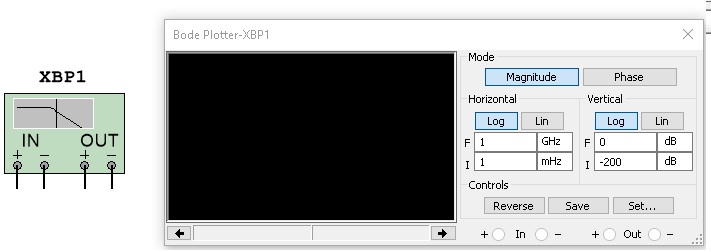

Figura 1 -  (a) Símbolos do Bode Ploter  ( b ) Instrumento aberto

A Figura 2 mostra o bode plotter aberto mostrando uma curva de resposta em  freqüência e o circuito (FPB).


                                               ( a )                                                                                                         ( b )

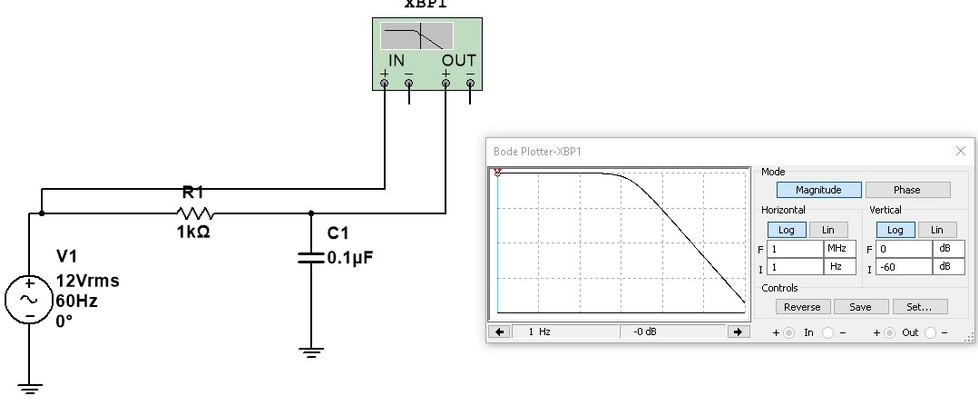

Figura 2 -  ( a ) Circuito para obter a curva de resposta em frequencia  ( b ) curva de resposta  do ganho


Na  Figura 2  os seguintes ajustes devem ser feitos:

Magnitude: Clicando nesse botão será mostrado o gráfico  do ganho em função da freqüência (Avxf)
Phase: Clicando nesse botão será mostrado o gráfico  da fase em função da freqüência (Fase de Avxf)

Vertical (com Magnitude Selecionado)
Log: Clicando nesse botão a escala vertical (Ganho) será  especificada em dB (é a forma mais usual).
Lin: Clicando nesse botão a escala vertical será especificada  de forma linear (não use essa alternativa).
Vertical (com Phase Selecionado)
Lin: Clicando nesse botão a escala vertical será especificada  de forma linear em graus.
Limites: São os limites inicial (I) e final  (F) para o ganho ou fase conforme seleção.

Horizontal  (com Magnitude ou Phase selecionados)
Log: Clicando nesse botão a escala  horizontal (freqüência) logarítmica (é a forma mais  usual).
Lin:  Clicando nesse botão  a escala horizontal será especificada de forma linear não use  essa alternativa).
Limites:  São os limites  inicial (I) e final (F) para a freqüência para Magnitude ou Phase selecionados.
Indicação  do Cursor: A indicação  do valor do ganho e a correspondente freqüência é feita no  quadro ao lado das setas horizontais.
Na  figura 2 as indicações são: -3,068 dB e 161,268 Hz.

Exemplo: Para exemplificar o uso desse instrumentos consideremos  o filtro passa baixas da Figura 2a. A Figura 3 mostra o instrumento com o ajuste do curso de forma que o ganho é -3 dB, que é o ganho na frequencia de corte. O ganho no patamar é 0 dB.
Obs: Para que esse instrumento funcione é necessário  que na entrada esteja conectado um GF ou a fonte de tensão alternada.

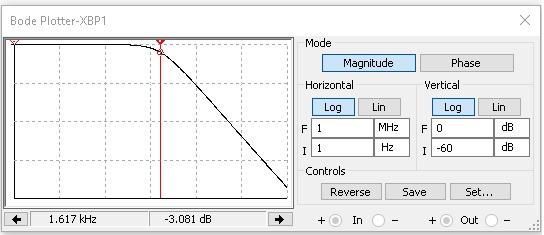

Figura 3 -  Filtro Passa Baixas com indicação da frequencia de corte

        Você pode usar o Bode Plotter para determinar, por exemplo, a freqüência de corte  de um  filtro ou amplificador.  A freqüência de corte é a freqüência na qual o  ganho será 3 dB abaixo do ganho no patamar (no caso 0 dB). Desta forma,  no exemplo, é a freqüência para a qual o ganho será  -3 dB. Tente então ajustar os limites (de ganho e freqüência)  para obter uma indicação a mais precisa possível. A Figura 4 mostra a curva do ganho e da fase do circuito da Figura 2a.

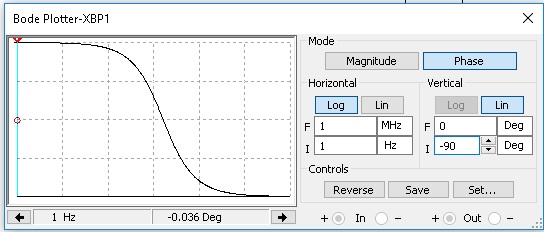

Figura 4: Filtro Passa Baixas   curva da fase do ganho
