Aula 07: Circuitos Integrados Lineares
Os principais circuitos integrados lineares são os amplificadores operacionais e os reguladores de 3 terminais.
Amplificador Operacional
São obtidos na caixa Place Analog, a quinta caixa da esquerda para a direita. Recomendo trabalhar com os componentes de Analog Virtual, Figura 1

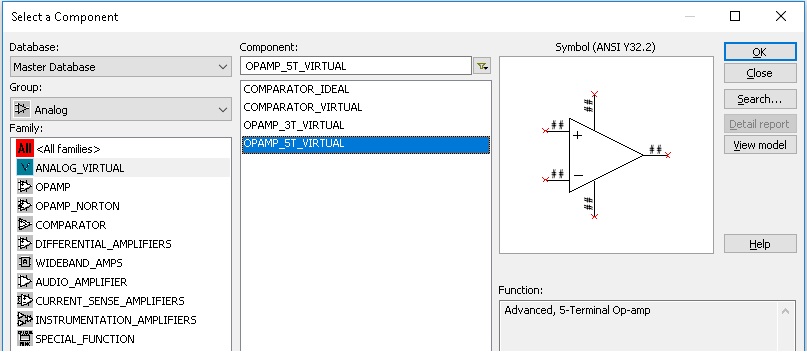

Figura 1 - Caixa de componentes Analog com Analog Virtual selecionado
Se voce clicar em View model verá os principais parametro que voce ja estudou na teoria (ganho de malha aberta, resistencia de entrada, rewsistencia de saida, slew rate etc)

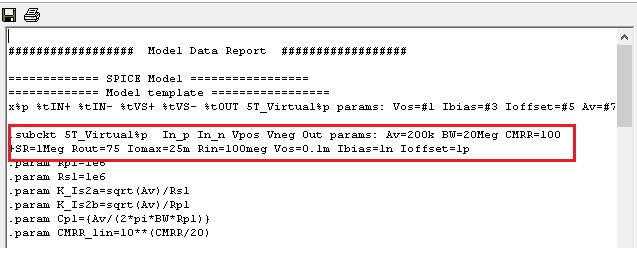

Figura 2 - Parametros
Reguladores de Tres terminais

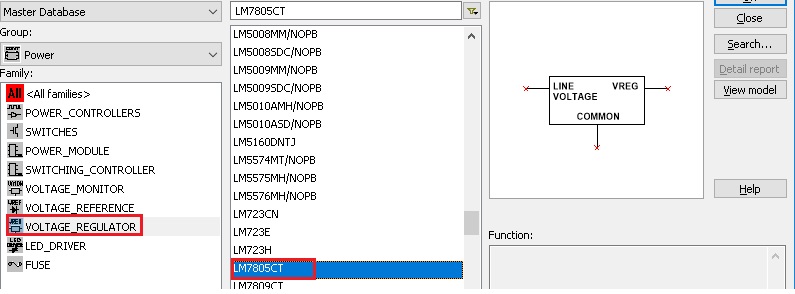

Os reguladores de 3 terminais são obtidos na caixa Place Power Component >>> Voltage Regulator
