Multímetros
Bibliografia:
Analise de Circuitos em Corrente Continua - Rômulo O.  Albuquerque - Editora Érica


Multímetros Digital

Neste caso a indicação é feita em um mostrado digital.

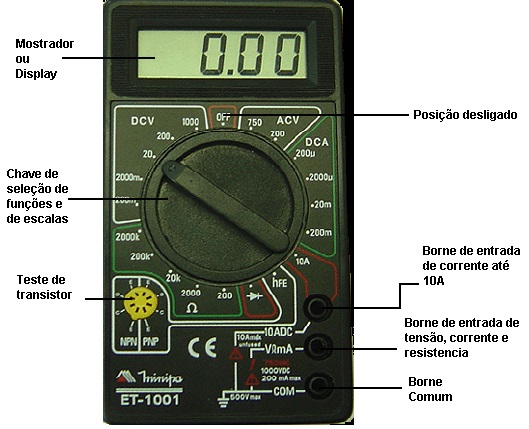

Figura 1 - Multimetro digital


As partes principais  de um multimetro digital são:
Display: Local onde serão mostrados os resultados das medidas.
Chave seletora de função:  Seleciona qual a grandeza (corrente tensão ou resistência) que será medida. A chave ao mesmo tempo que seleciona a função, também seleciona uma das escalas de cada função.
Para usar um multímetro:
Use a chave de seleção de função    para escolher  a escala e o tipo de grandeza  (Tensão CC ou AC,    Corrente CC, Resistência)  a    ser medida tensão, corrente, resistência .
  • Cada escala, quando selecionada,    indica qual o maior valor da grandeza que pode ser medida.
  • Selecione uma escala adequada de forma que o instrumento possa medir    com precisão, isto é. se for medir uma tensão de 1,5 V  use a escala    de 2000 mV (2V).Essa mesma escala não poderia ser usada para medir 9 V.
  • Quando não estiver usando o    multímetro deixe a chave na posição OFF (desligar).
  • Em hipótese nenhuma ligue o    instrumento a uma tensão quando a escala de corrente estiver selecionada.
    Bornes de Entrada: São os terminais através dos quais conectamos o instrumento ao circuito ou componente. Existem 3 bornes  no seu instrumento:
    COM: Terminal comum  ou negativo (no    caso de medida que tenha polaridade).
  • VWmA:     Terminal para medir tensão, resistência, corrente . É o    terminal positivo (no caso de medida de corrente e tensão).
  • 10A: Terminal para medir corrente CC até    10 A. É o terminal positivo.

    Escalas e Bornes
           A   escala de medida de tensão (DCV ou ACV) corrente (DCA) resistência (Ώ) e outras funções são selecionadas através do seletor de escalas.
    Atenção!!! O valor indicado na escala é o máximo valor possivel de ser medido, caso a grandeza a ser medida seja maior aparecerá um  1 no display indicando essa condição.

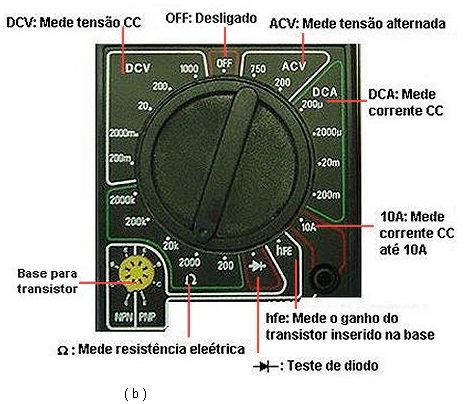

    Figura 2 - Detalhe da chave seletora de funções/escala
    Multímetro Analógico

    O multimetro analogico tem algumas semelhanças com o digital (chave seletora  de escalas/funções, bornes de entrada etc). A principal diferença está na forma de mostrar as medidas. A indicação das  medida é feita em uma escala graduada (medida analogica) por onde um ponteiro se desloca.

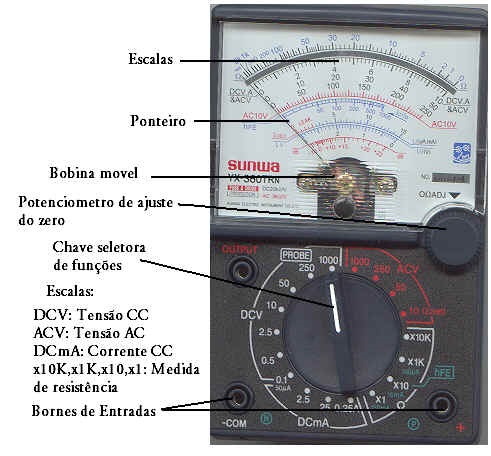

    Figura 2 - Multimetro analogico
