Experiência 07: Astavel com AO
Objetivo
- Estudar o circuito oscilador astavel;
- Determinar experimentalmente os tempos alto e baixo de um Astavel.
Material Usado
2 Baterias de 9 V com terminais
1 Multímetro digital
1 Matriz de pontos
1 CI 741
1 LED vermelho
Resistores: 1k/2k2/2x10 k, 100 k
Capacitores: 2x100
F
2 Baterias de 9 V com terminais
1 Multímetro digital
1 Matriz de pontos
1 CI 741
1 LED vermelho
Resistores: 1k/2k2/2x10 k, 100 k
Capacitores: 2x100
F Fios para conexões na MP
Introdução Teórica
Leia sobre a introdução teorica em Curso Amplificador Operacional
Procedimento Experimental
1. Para o circuito calcule o tempo que o LED fica aceso (taceso) e apagado (t apagado ). Anote.
taceso=_____________ (calculado) t apagado=___________(calculado)

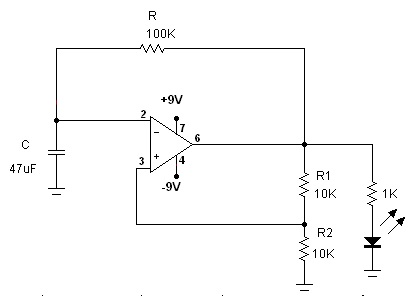

Figura 1 - Circuito experimental do astavel
Obs: para obter o capacitor de 50 F despolarizado associe dos capacitores de 100 uF conforme figura 2. O capacitor despolarizado garante que não será aplicada tensão com polaridade contraria ao eletrolítico.
F despolarizado associe dos capacitores de 100 uF conforme figura 2. O capacitor despolarizado garante que não será aplicada tensão com polaridade contraria ao eletrolítico.
Figura 2- Obtendo um capacitor despolarizado de 50 mF
2. Monte o circuito da figura 1 na MP e verifique a sua operação medindo os tempos aceso (alto) e apagado (baixo). Anote.
taceso=_____________ (medido) t apagado=___________(medido)
3. Compare os tempos calculados (teoricos) com os tempos medidos.

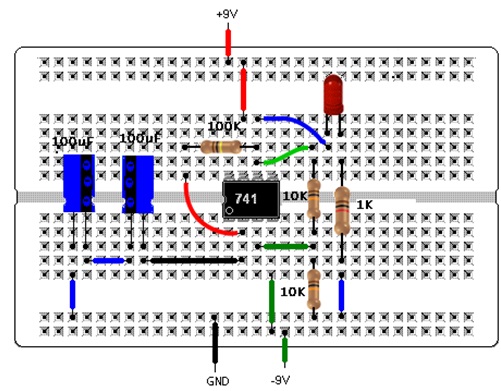

Figura 3 - Sugestão de layout na MP para circuito Astavel da Figura 1
4. Baseado nas medidas e cálculos escreva as suas conclusões.
Bibliografia: ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT. São Paulo: Erica:, 2009
