Educacional > Cursos > Eletricidade em CC
Circuitos  no Tinkercad

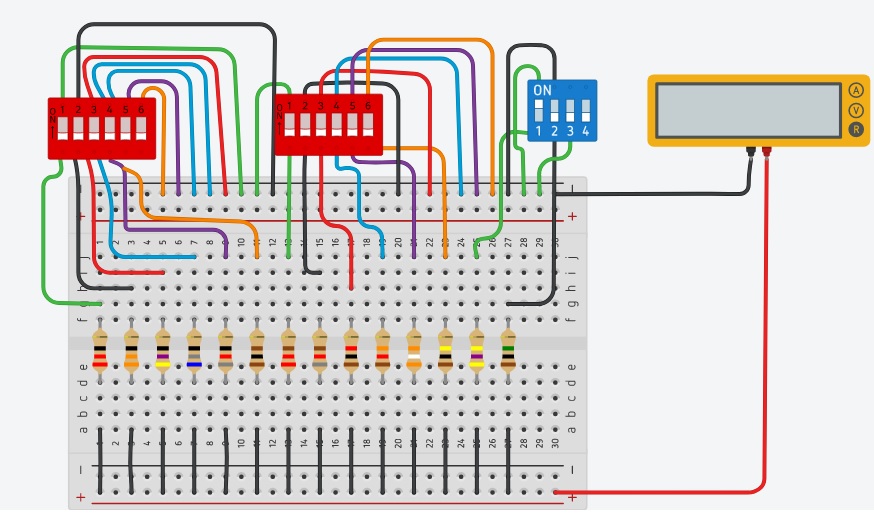

1) Para cada um dos resistores, leia o valor da resistencia, usando o codigo de cores. Em seguida meça cada uma das resistencias usando o ohmimetro.  Selecione um resistor por vez  para isso use as chaves seletoras.  Na imagem o resistor em destaque esta selecionado para medida. Voce deve estar logado na sua conta para que os arquivos sejam abertos.

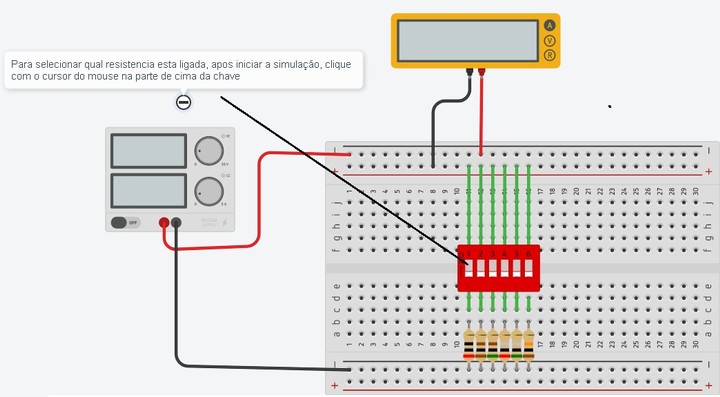

2)  O circuito é usado para verificar a Primeira Lei de Ohm.Acesse o arquivo clicando na imagem.  Para 5V  ajustado na fonte de tensão, meça a corrente. Efetue a operação    V/I para cada resistencia selecionada pela chave.. Verifique o valor da resistencia usando o codigo de cores

R=V/I        Compare com o valor lido pelo codigo de cores. Experimente repetir com outros valores de tensão

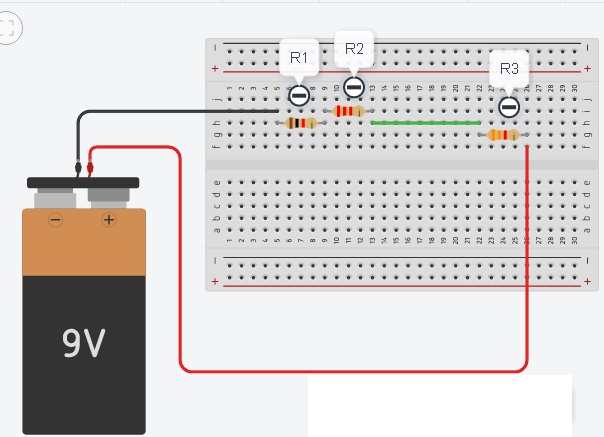

3) O circuito é chamado de associação serie de resistores e tem como finalidade obter um resistor cujo valor é a soma das resistencias dos resistores e dividir uma tensão. No circuito R1=1kOhm    R2=2 kOhm   e R3=3kOhms. Os tres resistores podem ser substituidos por um unico de 6 kOhms chamado de resistor equivalente (RE). Quando a mesma tensão é aplicada na associação e no resistor equivalente, a intensidadeda corrente será a mesma, isto é, para a bateria não existe diferença entre um circuito e o outro.
   Clique na imagem para obter o circuito. Inicie a simulação e meça a corrente para os valores de resistencia mostrados. Em seguida pare a simulação e mude os valores das tres resistencias, por exemplo para R1=220 Ohms, R2=330 ohms e R3=470 Ohms. troque o equivalente por uma que vale RE=R1+R2+R3
.
