Testes 4

Educacional > Cursos > Eletricidade em CC

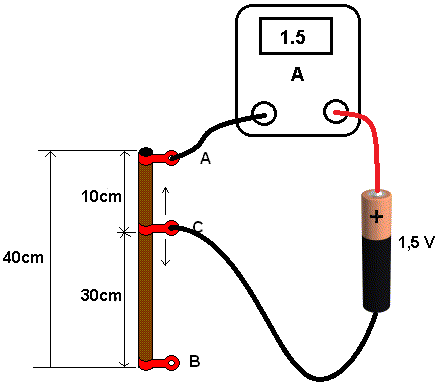

1) No circuito, o potenciômetro AB é constituído de um fio de 40 cm de comprimento. Podemos afirmar que a resistência total do potenciômetro vale:



a) 1 Ohm    b) 2 Ohm    c) 3 Ohm    d) 4 Ohm

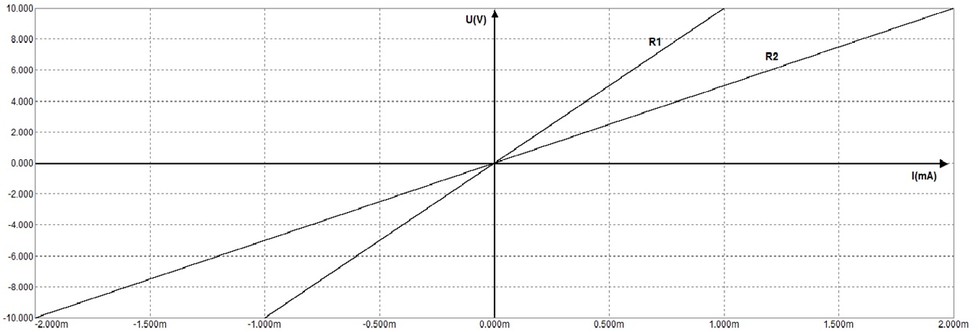

2) No gráfico estão representadas as curvas características de duas resistências R1 e R2,  sabendo-se que a tensão é em volts e a corrente em mA.. Podemos afirmar que:


a)   R1=R2      b)     R1>R2   c)    R2>R1     d) Não existem dados suficientes

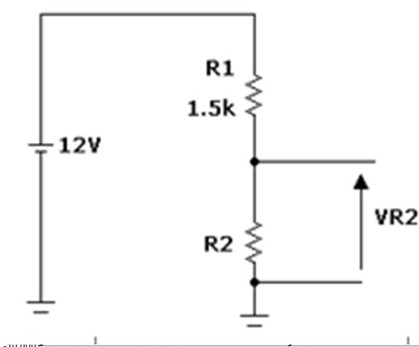

3) O valor de R2 no circuito para que a tensão VR2=8,4V é:



a) 1 kOhms      b) 8 kOhms        c) 3,5 kOhms       d) 3 kOhms

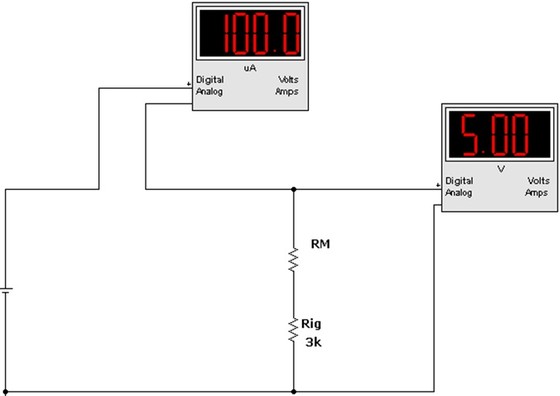

4) No circuito com as indicações dos instrumentos, ideais, o valor de RM deve ser:



a) 6 k         a) 100 k              a) 47 k                 a) 50 k

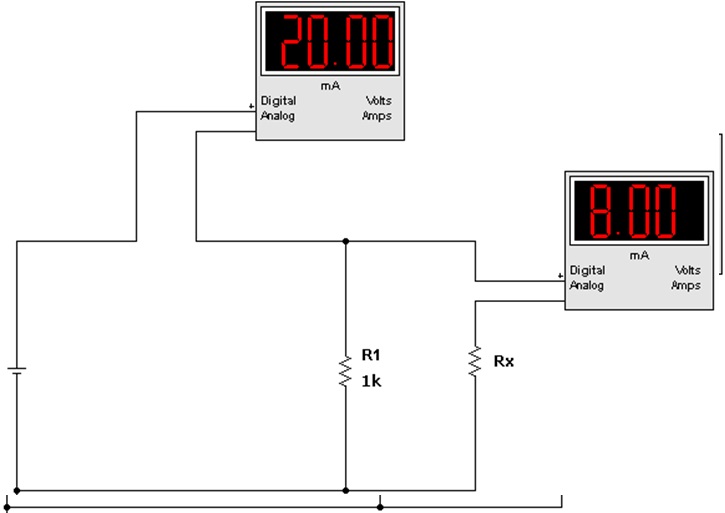

5) No circuito o valor que Rx deve ter para que os instrumentos deem as indicações é:



a) 1000 Ohm           b) 1500 Ohm               c) 3000 Ohm               d) 20.000 Ohm

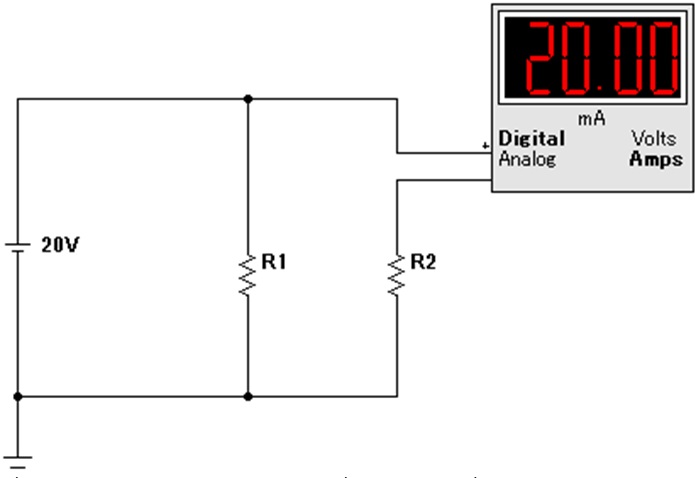

6) No circuito, a fonte fornece uma potência de 2 W ao circuito. Os valores de R1 e R2 valem respectivamente:




a) 250 Ohms e 1 kOhms             b) 500 Ohms e 1 kOhms            c) 1000 Ohms e 1 kOhms               d) 1000 Ohms e  250 Ohms


7) Uma tensão de 2 V é aplicada a um fio resultando uma corrente de 0,2 A. Se o fio for cortando no meio e a tensão for mantida em 2 V podemos afirmar que a potencia dissipada no fio:


a) Dobra de valor           b)  É quatro vezes maior            c) Diminui pela metade   d) Diminui de 1/4


8) Observe o circuito, é referente a um chuveiro. A chave seletora pode selecionar Inverno ou Verão. As posições 1 e 2 são respectivamente:




9) Dois resistores, R1 e R2, em série são ligados a uma fonte de 40 V. Sabendo que a potência elétrica do gerador é 10 W e a potência dissipada em R1 é 4 W. Podemos afirmar que os valores de R1 e R2 valem respectivamente:

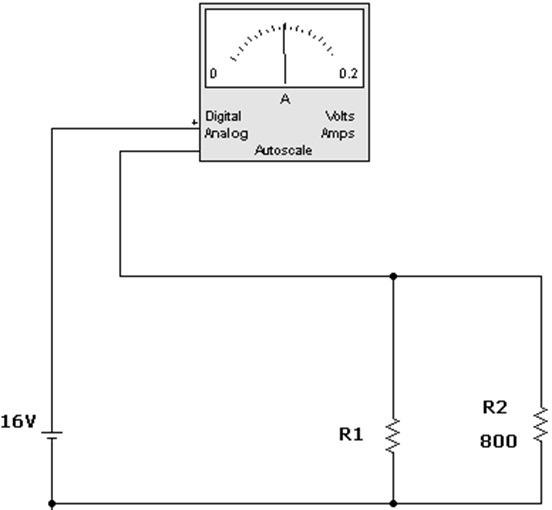

10) Para o circuito e com a indicação do amperímetro, podemos afirmar que o valor de R1 e:m Ohms é:



a) 1000             b) 160          c) 800         d) 200
