Curso CI 555
Aula 04: CI 555 cadeia de Monoestaveis - Disparo pela borda
Aula 04: CI 555 cadeia de Monoestaveis - Disparo pela borda
1. Introdução
Nessa aplicação o 555, como monoestavel, é disparado na descida do pulso e isso permite aplicações onde tarefas são executadas em sequencia.
No circuito da Figura 1a considere a chave inicialmente na posição A. Nessas condições o capacitor está descarregado e a tensão no pino 2 é VCC.

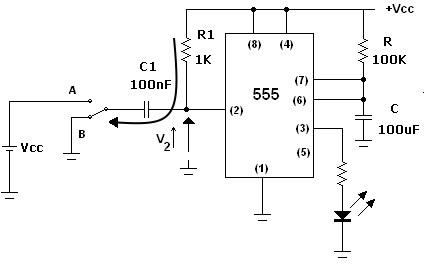

No instante t1 a chave é deslocada para a posição B (GND),Figura 1b, e como o capacitor C1 esta descarregado ele se comporta como um curto circuito desta forma a tensão no pino 2 é zero volts o que dispara o monoestavel. A partir desse instante C1 se carrega exponencialmente até VCC através da resistência R1.
( a ) ( b )

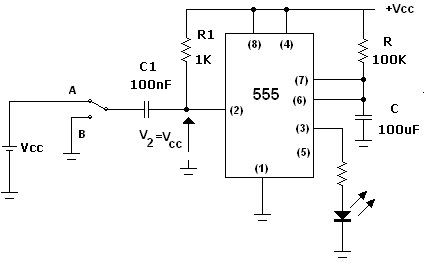

Figura 1 Monoestavel disparado pela borda ( a ) chave em A
Observe que, quando a chave está na posição A o capacitor está descarregado e a tensão no pino 2 é Vcc. Quando a chave muda para a posição B (GND), momentaneamente o pino 2 vai a zero, o que dispara o 555, a saida vai para Vcc. O capacitor C1 se carrega atraves de R1 até Vcc. A duração do estado em que a saida é alta é dada por:
Ti=1,1.R.C
Observe o que acontece quando a chave volta para a posição A novamente. A tensão no pino 2 atinge 2.Vcc e o capacitor se descarrega fazendo V2=Vcc. Em alguns casos se conecta um diodo entre o pino 2 e Vcc, com o anodo no pino 2 para limitar esse pico de 2.Vcc. A Figura 2 mostra o comportamento grafico com as formas de onda no pino 2 e pino 3 (saida)

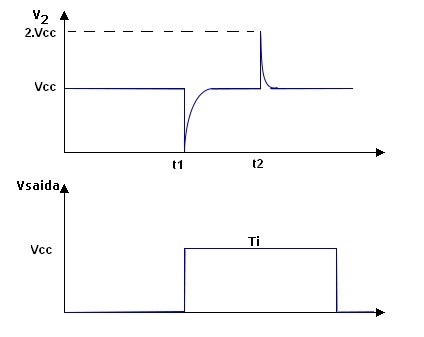

Figura 2 - Monoestavel disparado pela borta grafico da tensão no pino 2 e pino 3
A Figura 2 mostra dois 555 como monoestaveis disparados pela borda. O primeiro monoestavel , C.I1, é disparado manualmente, atraves da chave Inicio. O segundo 555, C.I 2, é disparado quando a saida do primeiro vai de Vcc para 0 V.

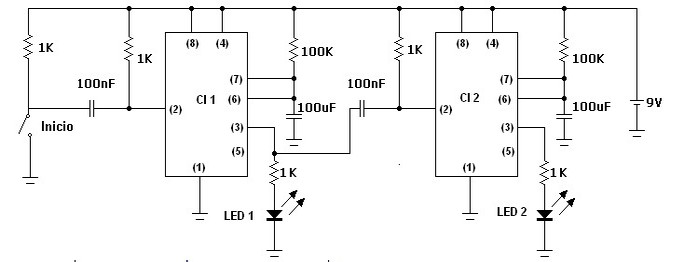

Figura 3 - Dois monoestaveis disparados pela borda de descida
Através de circuitos como o da Figura 3 é possível construir uma cadeia de monoestaveis, onde cada monoestavel dispara o circuito à sua frente, como na Figura 4.
( a )
( b )

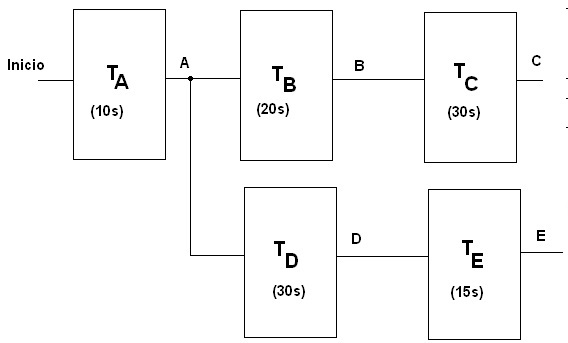

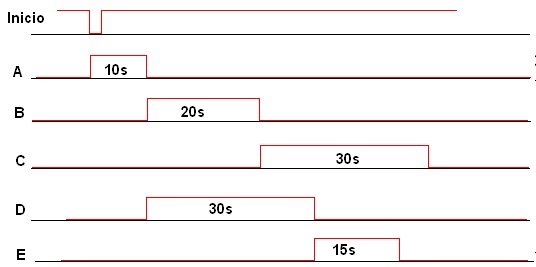

Figura 4 - Cadeia de monoestaveis (a ) Blocos (b ) sequencia de tempos
Cada um dos blocos da Figura 4a representa um monoestavel com tempos T1, T2, T3 e T4. O grafico da Figura 4b mostra essa temporização em cadeia.
Observe no diagrama da Figura 4b que a descida na saida do circuito 1 dispara os circuitos 2 e 4 ao mesmo tempo.
2. Experiencia: Monoestavel disparado pela borda
2.1. Abra o arquivo Exp555 Monoestavel disparado pela borda e identifique o circuito da Figura 5, neste T2 é disparado pelo sinal proveniente do pino 3 de T1. Quando a tensão neste pino vai de 12 V para 0 V isso dispara T2. Verifique a operação do circuito medindo o tempo Ti de T2 anotando.
Ti=____________ Ti=_________

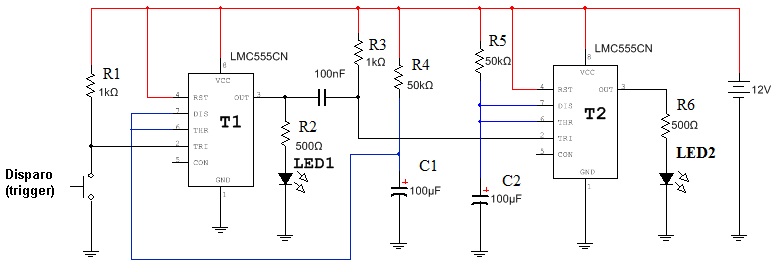

Figura 5 - Monoestaveis disparado pela borda
2.2. Mude R5 para 100 k e verifique novamente a operação.
2.3. Escreva as suas conclusões.
3. Experiencia: Cadeia de monoestaveis
3.1. Abra o arquivo Exp555 Cadeia de monoestaveis e identifique o circuito da Figura 6. Verifique o funcionamento do circuito pressionando momentaneamente a chave INICIO.

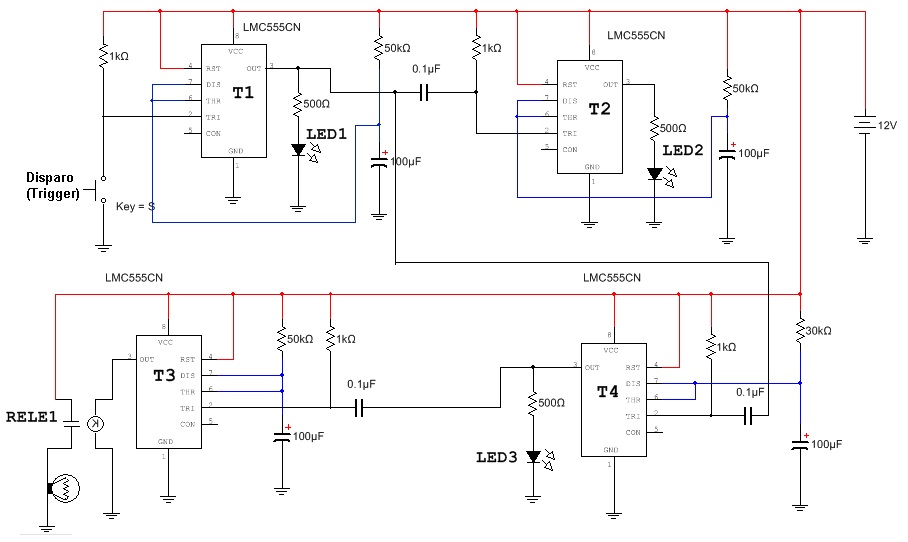

Figura 6 - Cadeia de monoestaveis
3.2. Calcule os tempos de cada monoestavel e desenhe o diagrama de tempos correspondente.
3.3. Compare os tempos calculados com os tempos medidos.
3.4. Escreva as suas conclusões.
