Curso   CI   555
Aula 03: CI 555  -
Operação como Schmitt  Trigger
1.Operação como Schmitt  Trigger
   O 555 pode ser conectado como Schmitt Triggel. A Figura 1 mostra um dos circuitos possíveis.
Obs: Um Schmitt  Trigger é um circuito biestável  acionado por nível de tensão.



                                               ( a )                                                                                        ( b )

                                                                                           ( c )

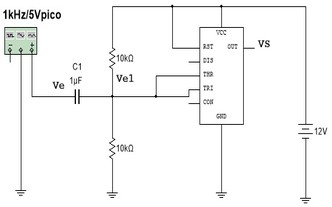

Figura 1 - CI 555 conectado como Schmitt Trigger( a ) circuito ( b ) formas de onda na entrada antes de C1 (Ve)   e appos C1 (Ve1) ( c ) For,as de onda de saida (Vs) e entrada (Ve1) (Vs)

Para compreender o funcionamento considere o circuito considerando as partes internas, Figura 2, que mostra o circuito interno ligado a duas resistencias R1 e R2 externas e capacitor C1.

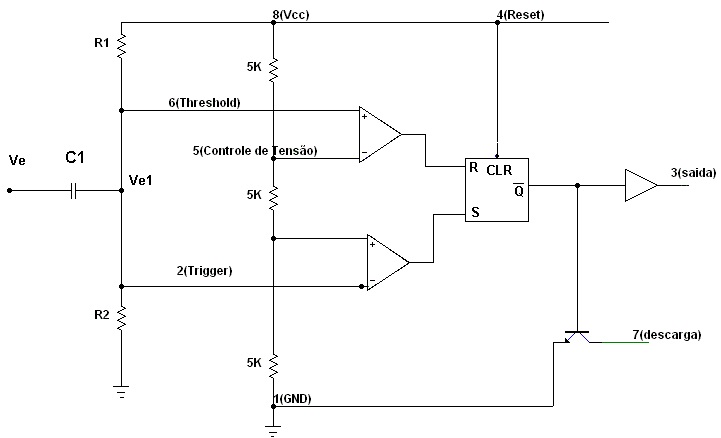

Figura 2 - CI 555 conectado como Schmitt Trigger - circuito interno


     Nos  circuitos  da Figura 1 e  Figura 2,  as duas entradas  dos  comparadores internos   (pinos 6 e 2) são conectadas  a  um divisor de tensão constituído  de R1 e R2. No caso mais  comum quando se desejar na saída  uma  onda quadrada simétrica,  R1=R2, desta forma a polarização é feita com  Vcc/2.
Se Ve1  maior que (2/3).Vcca saida vai para 0V,   quando  por outro lado, quando Ve1 cair abaixo de (1/3).Vcca saida  vai
para Vcc.   Desta forma se a entrada Ve somada com Vcc/2 (polarização) tiver amplitude suficiente  para exceder os valores
acima referidos, a saida  ora seta (impõe 1 na saída),  ora reseta (impõe  0 na saída) fazendo aparecer na  saída  uma
onda quadrada como na  Figura 3.

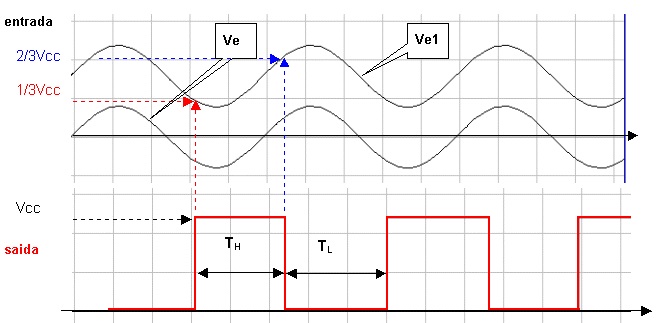

Figura 3 - Formas de onda na entrada (Ve e Ve1) e saida (Vs)  para o circuito da Figura 1, Schmitt  Trigger


2. Experiência: Schmitt  Trigger
2.1. Abra o arquivo Exp555  Schmitt  Trigger1  identifique  o circuito da Figura 4. Considerando  que Ve é uma senoide de 5 Vp/1 kHz, estime como será a  forma de  onda de saida (Vs). Anote as formas de onda de entrada, Ve1,  e de saida, Vs,  medindo os valores de entrada que muda a saida de 0V para 12 V e qual o valor de entrada que faz a saida mudar  de 12 V para 0 V. Verifique que existe uma histerese.

Link para Multisim Live

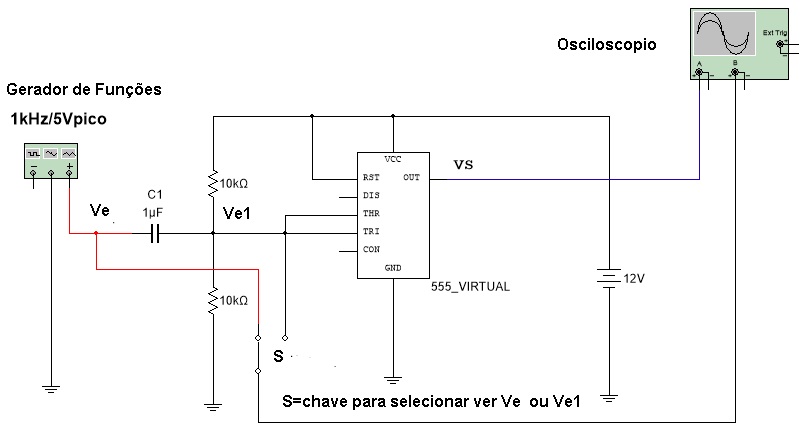

Figura 4 - Circuito Schmitt  Trigger  para experiencia
Fonte: Multisim V. 14

2.2. Inicie a simulação  e anote as formas de onda de Ve, Ve1 e Vs. Inicialmente para R1=R2.
2.3. Mude o valor de R2 para  6 k e repita os itens 2.1. e 2.2
2.4. Mude o valor de R1 para  6 k (com R2=10 k) e repita os itens 2.1. e 2.2
2.5. Escreva as conclusões.

2.6. Abra o arquivo Exp555  Schmitt  Trigger 2  identifique  o circuito da Figura 5. Inicie a simulação. Aumente a tensão de entrada  (pinos 2 e 6) , variando o potencometro, a partir do minimo (potenciometro em 0%) até o LED apagar. Anote esse valor. Diminua a tensão de entrada (Shift+a) até que o LED acenda. Anote esse valor.

Ventrada para apagar LED=________________     Ventrada para acender LED=________________

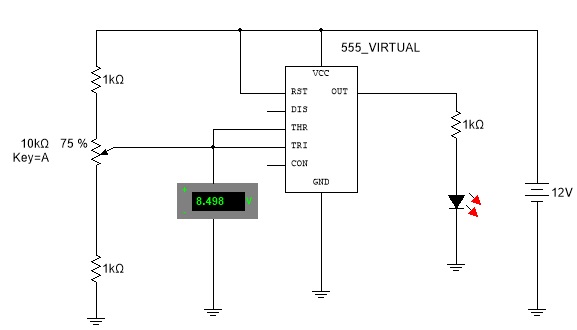

Figura 5 - Circuito Schmitt  Trigger  para experiencia
Fonte: Multisim V. 14

2.7. Escreva as conclusões.
