Experiência 06:  Associação Serie de  Resistores

Objetivo
  • Conhecer um circuito serie;
  • Medir a resistência total de um circuito serie;
  • Medir a corrente e as tensões em um circuito serie.

Material Usado
1 Multímetro digital
1 Matriz de pontos
1 Bateria de 9V com terminais
Resistores: 1 k, 2k2,3k3
Fios rígidos para conexões de diversas cores


Introdução
    Resistores estão ligados me serie quando a corrente que passa por um   resistor é a mesma nos outros resistores. A Figura 1 mostra uma associação de 3 resistores em  serie.

                            ( a )                                                           ( b )
Figura 1 - ( a ) Associação serie de resistencias ( b ) resistencia equivalente


As principais caracteristicas de  uma associação serie são:
  • A corrente é a mesma em todas as resistencias  I1=I2=IT;
  • A tensão total é dividida por entre os resistores da associação: UT=U1+U2+U3;
  • A resistência equivalente é calculada por: RE=R1+R2+R3;
  • A potencia entregue à associação é dividida entre os resistores: PT=P1+P2+P3;
A corrente no circuito é calculada por:
A corrente total do circuito é calculada por:    IT=VT/RE
A tensão em  cada resistor:   V1=R1.I         V2=R2.I      V3=R3.I

Procedimento Experimental
1. Calcule a  resistência equivalente, corrente e as tensões do circuito  da Figura 1 anotando  na tabela  1.
Tabela 1: Valores calculados
RE(kOhms)
IT
V1V2V3



2. Monte o  circuito da Figura 1 na matriz de pontos  de acordo com a sugestão de layout da Figura 2.

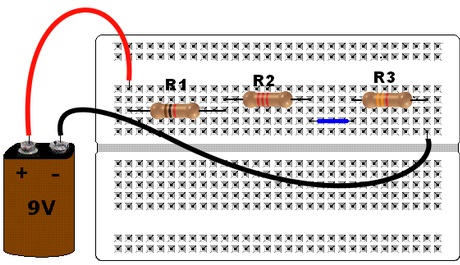

Figura 2: Associação de resistores em serie – sugestão de layout na MP -  Dispositivos fora de escala

3. Meça a resistência do circuito usando o  ohmimetro do multímetro de acordo com a Figura 3. Anote na tabela 2 o valor  medido. Observe que o circuito não pode estar energizado (retire a bateria).

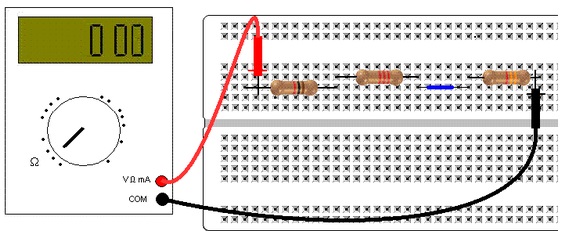

Figura 3:  Medida da resistência equivalente – sugestão de layout na MP -  Dispositivos fora de escala

4. Recoloque a  bateria e meça cada uma das  tensões (V1, V2, V3) e anote na tabela 2, valores medidos.

                                                    ( a )                                                                                                                            ( b )


                                                    ( c )

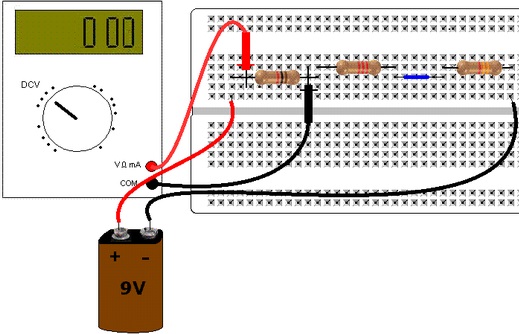

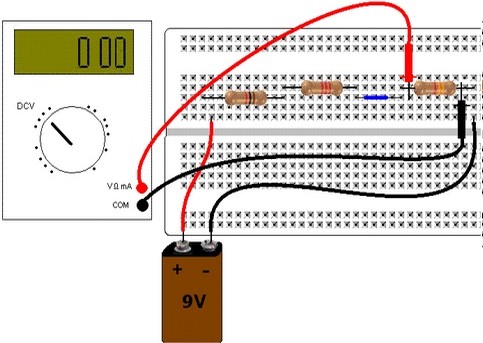

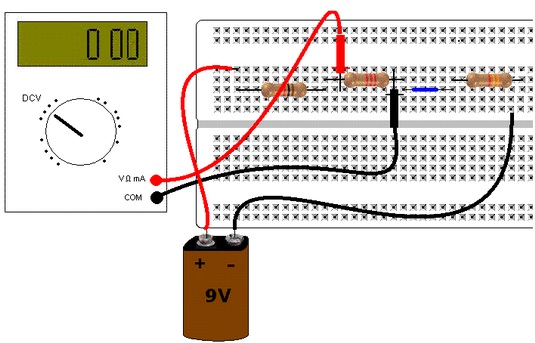

Figura 4 - Medida das tensões no circuito serie ( a ) em R1   ( b ) em R2    ( c )m em R3


5. Retire o jumper e no seu lugar coloque o amperímetro. Meça a  corrente  no  circuito anotando o valor na tabela 2.

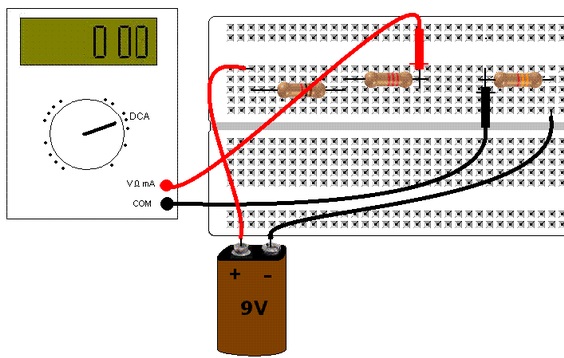

Figura 5 - Medindo a corrente no circuito serie
Tabela 2 -  Valores medidos no circuito serie
RE(medido)
RE=VT/IT
IT
V1V2V3



6. Escreva as suas conclusões.
Aula05         Indice de Aulas        Aula07
Bibliografia: Analise de Circuitos em Corrente  Contínua - Rômulo Oliveira Albuquerque Editora Erica
