ELETRÔNICA DIGITAL - CIRCUITOS COMBINACIONAIS
Aula 08: Demultiplex
Prof Me. Romulo Oliveira Albuquerque
1. Demultiplex (DEMUX)
O circuito Demultiplex, DEMUX ou distribuidor converte uma informação serial em uma informação paralela. A sua operação é inversa à do MUX, portanto ele tem varias saídas (S0,S1, S2......Sn) e uma única entrada (E), Figura 1
E: Entrada de dados S3,S2,S1,S0: saídas de dados EN: entrada de habilitar B, A : Variáveis de seleção (selecionam qual das saídas será conectada à entrada) |
 |
| Figura 1 - Demultiplex de 4 canais |
A tabela 1 mostra a Tabela Verdade do DEMUX. NA tabela "X" significa condição irrelevante, isto é, pode ser "0" ou "1".
EN é o Habilita. Para funcionar EN=0
Tabela 1 - Tabela Verdade de um DEMUX de 4 canais (4 saidas)
| xEN | B | A | S3 | S2 | S1 | S0 |
| 1 | X | X | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | E |
| 0 | 0 | 1 | 0 | 0 | E | 0 |
| 0 | 1 | 0 | 0 | E | 0 | 0 |
| 0 | 1 | 1 | E | 0 | 0 | 0 |
2. Demux construído com portas lógicas
A Figura 2 mostra um exemplo de DEMUX construído com portas lógicas, B e A são as entradas que selecionam qual das saidas S0, S1,S2 ou S3 são ligadas com a entrada E.
A habilitação é feita com EN=0, com EN=1 as saidas terão todas nivel 0.
( a ) ( b )

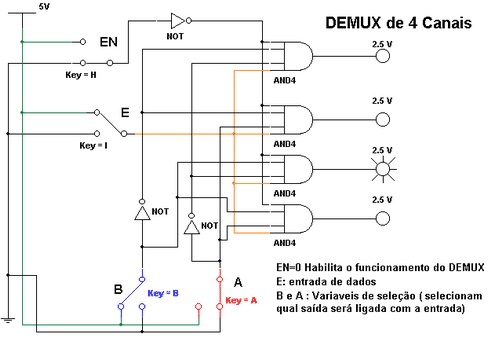

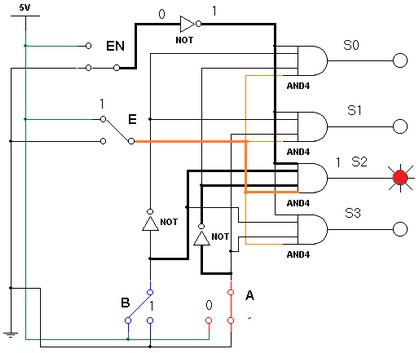

Figura 2 - ( a ) DEMUX implementado com portas logicas ( b ) Saida S2 selecionada S2=E
3. Experiência: DEMUX Implementado com portas
3.1. Abra o arquivo ExpTDC_28_Demux_de_4 canais_com_portas_logicas e identifique o circuito da Figura 3. Inicie a simulação e verifique o funcionamento do circuito preenchendo a tabela 2.
Observe, no funcionamento, que o Probe da saida selecionada por B e A piscará pois a entrada é uma onda quadrada de f=0,5 Hz, portanto, escreva apenas "Pisca" ou "Não pisca" na celula correspondente da tabela 2.
Observe, no funcionamento, que o Probe da saida selecionada por B e A piscará pois a entrada é uma onda quadrada de f=0,5 Hz, portanto, escreva apenas "Pisca" ou "Não pisca" na celula correspondente da tabela 2.

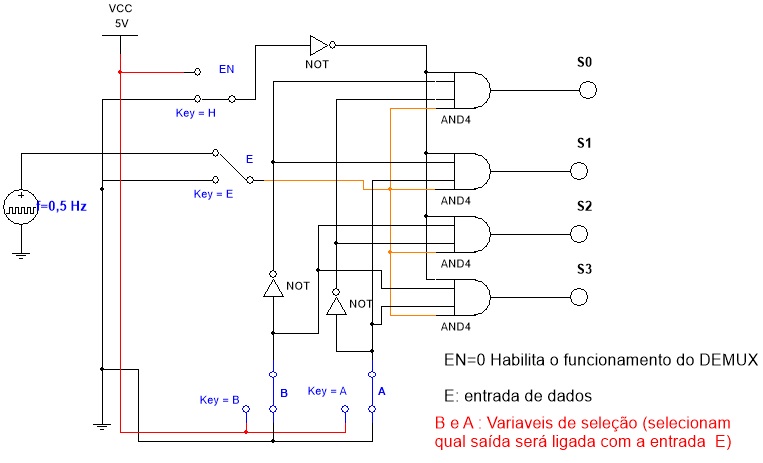

Figura 3 - Demultiplex de 4 canais com portas logicas
Arquivo Multisim Live
Tabela 2 - Tabela Verdade de um DEMUX de 4 canais (4 saidas) - Parte experimental
| xEN | B | A | S3 | S2 | S1 | S0 |
| 1 | X | X | ||||
| 0 | 0 | 0 | ||||
| 0 | 0 | 1 | ||||
| 0 | 1 | 0 | ||||
| 0 | 1 | 1 |
3.2. Escreva as suas conclusões.
4.1. Abra o arquivo ExpTDC_29_Demux_de_4 canais_com_portas_logicas e identifique o circuito da Figura 4.
Inicie a simulação e verifique o funcionamento do circuito preenchendo a tabela 3.
Observe, no funcionamento, que o Probe da saida selecionada por B e A piscará pois a entrada é uma onda quadrada de f=0,5 Hz, portanto, escreva apenas "pisca" ou "Não pisca" para descrever o funcionamento.
Como a saida do CI é invertida, para que a saida seja rigorosamente igual à entrada, foi adicionado um inversor em cada saida. Observe o sincronismo entre o Probe na saida selecionada e o Probe na entrada.
Observe, no funcionamento, que o Probe da saida selecionada por B e A piscará pois a entrada é uma onda quadrada de f=0,5 Hz, portanto, escreva apenas "pisca" ou "Não pisca" para descrever o funcionamento.
Como a saida do CI é invertida, para que a saida seja rigorosamente igual à entrada, foi adicionado um inversor em cada saida. Observe o sincronismo entre o Probe na saida selecionada e o Probe na entrada.

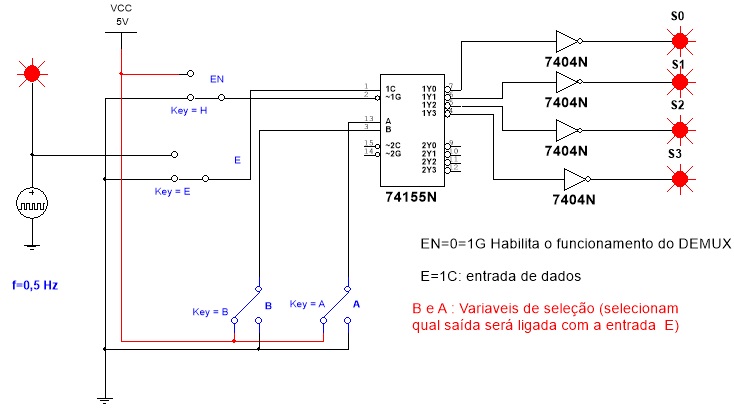

Figura 4 - Demultiplex de 4 canais com CI 74155
Obs: Na tabela 3 "X" é a condição irrelevante, pode ser "0" ou "1". NA saida escreva apenas "Pisca" ou "Não Pisca"
Tabela 3 - DEMUX com CI 74155 - Parte Experimental
| xEN=1G | B | A | E=1G=Data | S3 | S2 | S1 | S0 |
| 1 | X | X | X | ||||
| 0 | 0 | 0 | 0 | ||||
| 0 | 0 | 0 |  | ||||
| 0 | 0 | 1 | 0 | ||||
| 0 | 0 | 1 | | ||||
| 0 | 1 | 0 | 0 | ||||
| 0 | 1 | 0 | | ||||
| 0 | 1 | 1 | 0 | ||||
| 0 | 1 | 1 | |
4.2. Escreva as suas conclusões.
