Eletrônica Industrial
Aula 02:  Multivibrador com Transistores - Biestável

Os multivibradores são  circuitos que operam com realimentação positiva, e os transistores  trabalham ora no corte ora na saturação.

1. Multivibrador Biestavel

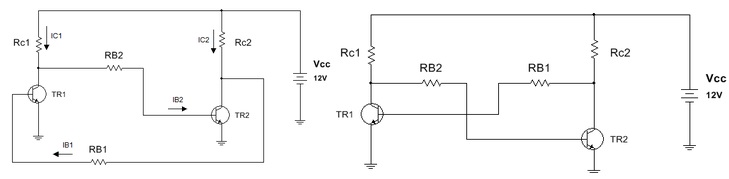

         Um biestável tem dois estados estáveis. Para mudar de estado é  aplicado pulso de disparo. A Figura 1a mostra o circuito, no qual identificamos  dois amplificadores emissor comum com realimentação de um para  o outro. A Figura 1b é o mesmo circuito desenhado   na forma mais conhecida.

        Para   explicar o funcionamento, consideremos,  por hipótese, que os dois  transistores estão conduzindo a mesma corrente. Qualquer desequilíbrio  levará um dos transistores para o corte e o outro para a saturação.  Por exemplo,  vamos admitir que  ocorre uma variação de temperatura  maior  em TR2, como conseqüência   IB2 aumenta e como ,   IC2 também aumenta,  diminuindo VCE2. Como o coletor de TR2  está conectado à base de TR1 através de RB, o potencial da base  de TR1 diminui e em conseqüência diminui IB1, o que faz IC1 diminuir, aumentando  VCE2. Como o coletor de TR1  está ligado à base de TR2 através de RB, a corrente de base  IB2 aumentará mais  ainda. O processo é regenerativo ,isto é, o ciclo se repete até  TR2 saturar e TR1 cortar.
A  mudança de estado pode ser feita intencionalmente aplicando-se pulsos  positivos na base do transistor que se encontra cortado (ou pulsos negativos  na base do transistor saturado).


Figura 1 - Multivibrador Biestavel
Se considerarmos a saída do circuito
no coletor de TR2, e chamamos de Q, no coletor de TR1 teremos uma saida
complementar  que   chamaremos de

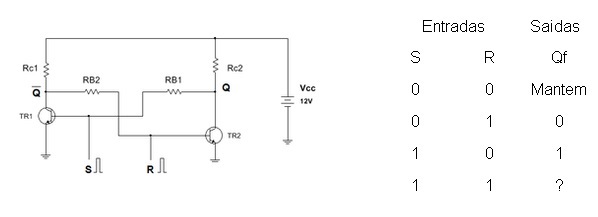

Figura 2a  mostra o circuito completo, com as saídas complementares e as entradas  de disparo S (set) e R (reset), e a Figura 2b mostra a tabela verdade do circuito.

  ( a )EntradasSaidas

SRQf

00Mantem

010

101
11?
( b )
Figura 2 - Biestavel ( a ) Circuito ( b ) Tabela verdade

Exercicio Resolvido

Calcular   RB e RC no biestável sabendo-se que ICsat=20 mA  VCC=12 V
VLED=2 V  @  20 mA    e   =100.

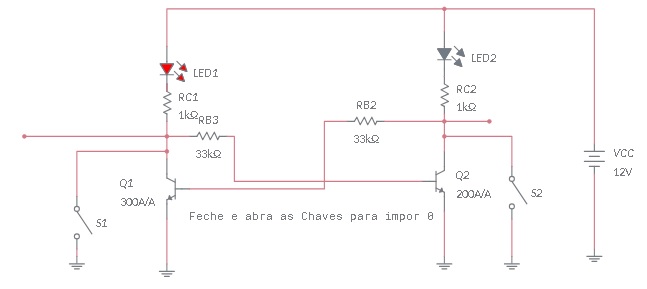

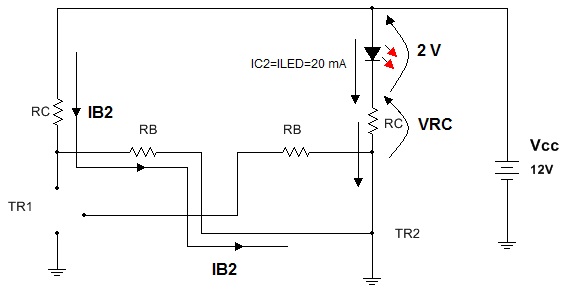

Solução: Consideremos  para  efeito de raciocínio  que TR1 está cortado e TR2 saturado. Resulta o circuito equivalente:



Figura 3 - Biestavel  - Exercicio resolvido -  circuito equivalente

RC=(12-2)V/20mA=500 W             IB>20 mA/100=0,2 mA      (RC+RB)  < 12V/0,2mA=60 k   ou
RB  < 60 – 0,5 = 59,5 k
Adotando               RB=33 k

2. Experiencia: Multivibrador Biestavel com Transistores

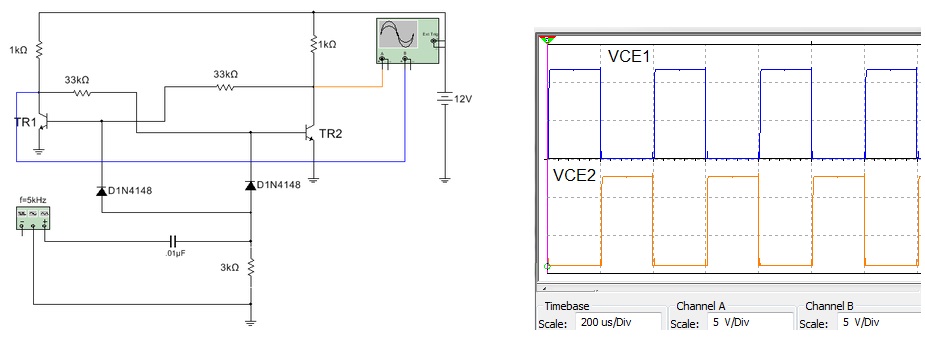

2.1. Abra o arquivo ExpEN2_05  Multivibrador Biestavel com Transistores  e identifique o circuito da Figura 4. Execute uma analise transiente e anote as  formas de onda nos coletores e a forma de onda quadrada. Qual a relação  entre as freqüências dessas ondas ?



                                           ( a )                                                                                          ( b )
Figura 4 -  Multivibrador biestavel ( a ) circuito  ( b ) formas de onda nos coletores

2.2.  Escreva as suas conclusões.
