Curso  MicroCap
Aula    01: Introdução

1. Introdução
   MicroCap 8 é um simulador  de  circuitos  baseado   no Spice. O objetivo deste curso não  é esgotar o assunto   sobre este simulador, mas antes  dar  uma i déi a   geral sobre o mesmo permitindo a sua utilização  em aplicações básicas. É desejável  que  o  leitor tenha   conhecimentos do SPICE , mas não é condição  obrigatória. Maiores detalhes  o leitor  pode encontrar no Help que tem inclusive  exemplos  de  Tutoriais animados. Este   programa pode ser encontrado gratuitamente  no endereço.  www.spectrum-soft.com
A tela de apresentação é mostrada na Figura 1.
:

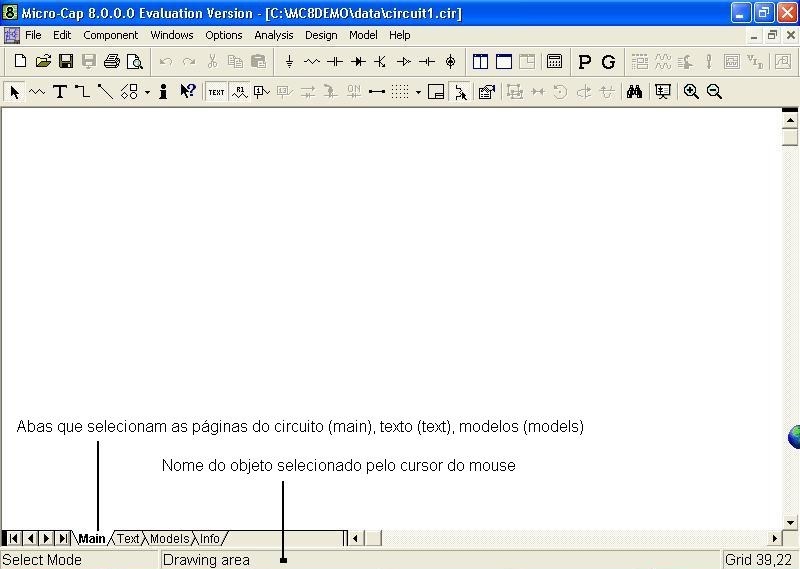

Figura 1 - Tela inicial


Você pode observar que alguns dos ícones  que  existem nesta tela são conhecidos de outros programas. Por exemplo, temos  a Barra de Título,  Figura 2, na qual aparece ocaminho (C:\MC8DEMO\Data\Circuit) para encontrar o arquivo  atual que você está trabalhando. No caso  o  arquivo Circuit1.cir.


Figura 2 -   Barra de título

A Figura 3 mostra o Menu Principal, o qual pode  se desdobrar em outros  submenus, Figura 4.


Figura 3 -   Menu Principal


Por exemplo selecionando Component se abrirá  um submenu e dentre  os  itens que aparecerão alguns poderão gerar outros submenus e assim  sucessivamente. A Figura 3, por exemplo, mostra os desdobramentos  Component>> Analog>>Passive Component>> Resistor. Observe que  o  simbolo do componente aparece abaixo  a esquerda.

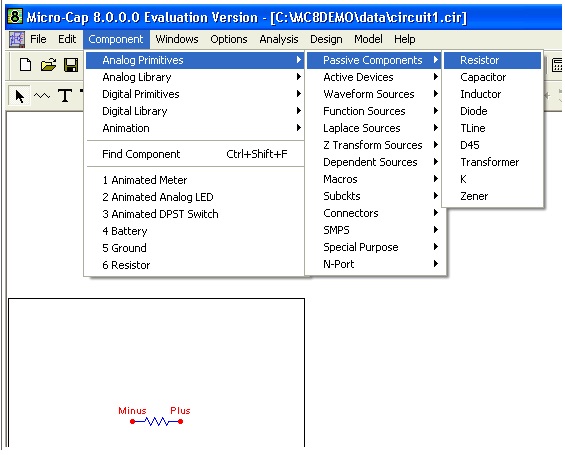

Figura 4 -  Menu principal  com o item Component selecionado  gerando outros submenus


A Figura 5 mostra  o Menu de Comando, sendo que algumas das tarefas executadas por esse menu, também  podem ser executadas   pelo menu principal (por exemplo salvar, inserir  componentes na área de trabalho etc).


Figura 5 -  Menu de Comando


Para  saber a função  de cada item coloque o cursor em cima do mesmo, aparecerá o nome do componente ou a função que o botão executa. Abaixo da area de trabalho tambem aparece a descrição do item, na Figura 1, Drawing area.
A  proxima aula mostrará como construir um circuito  e como fazer a   simulação.
