Curso  MicroCap8
Aula 03: Conectando os Componentes


1. Conectando os Componentes
       Após ter posicionado os componentes  na área de trabalho, resta conecta-los. Para  ligar dois componentes  use Wire  Mode  (Ctrl + W) ou clique no ícone:



Nesse instante o  ponteiro do mouse se transformará  em:


Conecte os componentes que já devem estar previamente posicionados como na Figura 1.



                             ( a )                                                                                                                          ( b )

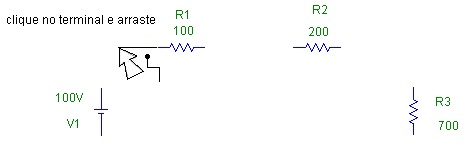

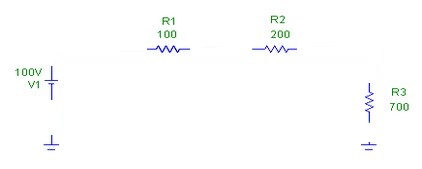

Figura 1 -  ( a ) Componentes previamente posicionados  ( b ) conectando os  componentes

     Clique   em uma das extremidades  de um componente  e  em seguida arraste (com botão esquerdo do mouse) até tocar  na  extremidade   do outro componente, em seguida solte. Estará  feita  a conexão .
Obs:
a) Após a conexão ser feita observe que o fio estará selecionado (verde), isto significa que se você apertar  Delete  (teclado)   a conexão será desfeita.
b) Para  selecionar qualquer componente use o ícone. Basta clicar no componente ou fio que o mesmo estará selecionado e pronto para qualquer ação (desslocar, girar, deletar etc.).



c) Você pode  deslocar  um fio para baixo/cima  e  para direita / esquerda clicando em cima do fio e arrastando com o ponteiro  do mouse caso   a ferramenta Seleção esteja    selecionada.
d) Após ter conectado todos os componentes o seu circuito  ficará como o da Figura 2

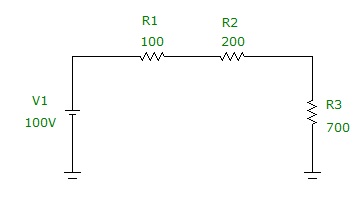

Figura 2  -  Circuito  após  completar todas as conexões


Atenção!! caso Rubberbanding esteja selecionado,  para conectar um componente no outro basta arrastar o componente com o mouse  e toca-lo no terminal do outro, automaticamente será feita a conexão.


Adicione sempre um terra ao seu circuito antes de iniciar a simulação,  sem ele a simulação não poderá ser feita.   A seguir mostraremos como efetuar uma simulação.
Para efetuar  a simulação do nosso circuito usaremos o seguinte procedimento.
Ir em Analisys >> Dynamic DC.

A proxima aula mostra como efetuar uma simulação e como ler os resultados.
