MultiSIM 7
Aula06  Indice de aulas  Aula06
Aula07: Mais Componentes

O Potenciômetro
     Um potenciômetro tem três terminais e pode ser  usado como resistência variável (dois terminais) ou como potenciômetro  (três terminais). O potenciômetro está na caixa de componentes  Place Basic (Inserir Básicos). . A Figura  1   mostra o símbolo do potenciômetro. e ajustes

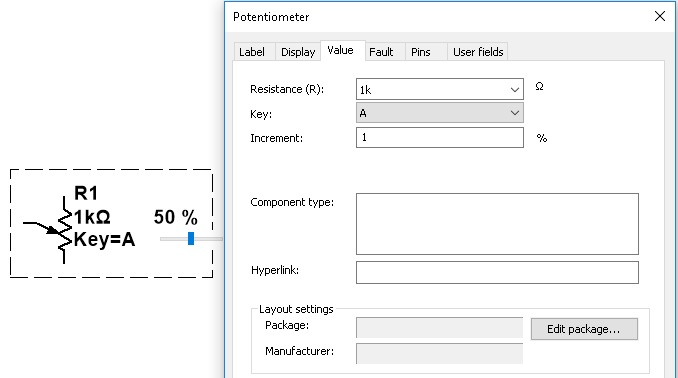

Figura 1 - Potenciometro ( a ) simbolo ( b ) Janela de ajustes

Na janela de ajustes:
  • O valor é o valor máximo que pode ter o potenciômetro,   default 1 K.
  • Key é a letra que você deve usar no teclado     para mudar o valor (Aperte a tecla com a letra para variar num sentido e     Shift + letra para variar no outro sentido). No exemplo é usada a letra A. Pode usar letras e numeros. Experimente.
  • Porcentagem (%) é o valor porcentual (em relação     ao valor máximo) da resistência entre o cursor e uma das extremidades.
  • Incremente (increment) é é o percentual do valor maximo de variação em cada clique. No caso ao clicar na letra A, a variação será de 1% de 1000, isto é, 10 Ohm. Voce pode mudar para um valor menor quando houver necessidade de precisão. Experimente.


Aplicação  de circuitos com potenciômetro
       A  Figura 2 mostra duas aplicações  usando  potenciômetro. Na Figura 2a o potenciômetro é usado como  potenciômetro mesmo (os três terminais livres), enquanto na Figura 2b  é usado como resistência variável. Na Figura 2a o potenciometro permite variar a tensão entre o cursor e o terra, enquanto na figura 2a a corrente no circuito é variada.



                                                                               ( a )                                                                        ( b )

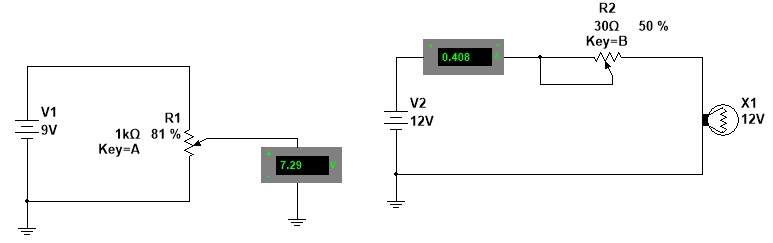

Figura 2 - Aplicações do potenciometro ( a ) divisor de tensão  ( b) resistencia variavel



      Dando duplo clique no símbolo do potenciômetro aparecerá  a caixa de diálogo da Figura 3. Nesta caixa  poderemos configurar o potenciômetro  (chave de mudança, incremento e valor).



     Para o circuito da Figura 3a calcule a mínima e a máxima tensão que  o voltímetro pode indicar.  Para  o circuito da Figura 3b  calcule a mínima  e a máxima corrente que o amperímetro pode indicar. Em seguida  faça a simulação dos circuitos.



                                                                   ( a )                                                                                                 ( b )

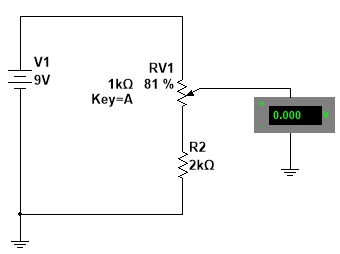

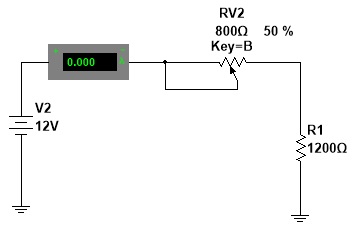

Figura 3 -  Exercicios - aplicações do potenciometro

Indique na tabela 1 os valores calculados e os medidos por simulação da tensão maxima e minima medida no voltimetro e a corrente maxima e minima medida no amperimetro.


Tabela 1 - medindo os valores maximos e minimos dos circuitos da Figura 3
Circuito 1 (Figura 3a)
Circuito 2 (Figura 3b)
Calculados
Simulados
Calculados
Simulados
Vmin
VMáx
Vmin
VmáxIMáxIminIMáxImin



Lâmpada Incandescente
            O MultiSIM 14 tem dois tipos de lâmpadas, real e virtual. A  diferença é que a última permite mudar o valor da tensão  e potência e a real tambem "queima".  A lâmpada se encontra na caixa Place  Indicators (Colocar Indicadores).

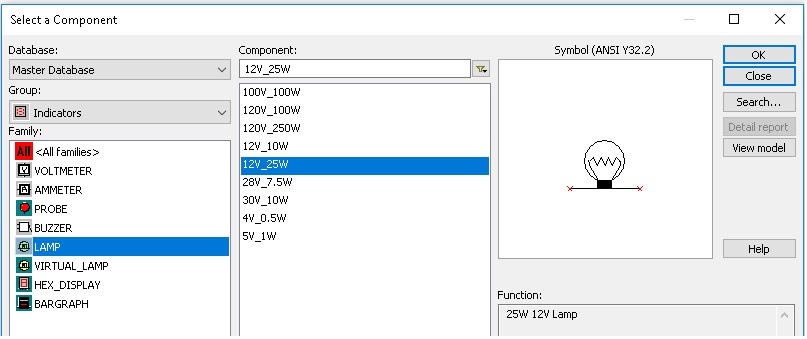

Figura 5 - (a) Caixa de componentes Indicadores fechada  (b) Janela Select Component com Lamp selecionado,

         Clicando em OK será inserida uma lâmpada  para  a qual é possível escolher a máxima tensão e a máxima  potência que lâmpada pode dissipar. Experimente selecionar VIRTUAL_LAMP.
Atenção que esse é um dos componentes que se  danifica ao ser sobrecarregado (aplicar uma tensão maior do que a máxima).


O Fusível
      O fusível é um dos elementos de proteção  que existem no MultiSIM 14. Ele se encontra dentro na caixa  Place Power que está a direita da caixa IPlace Indicators.

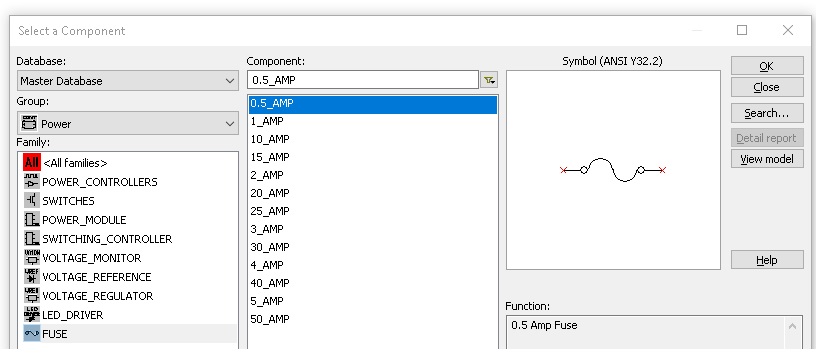

Figura 6 -   Caixa de componentes Place Power com  fusível  selecionado

A Figura 7 mostra um circuito com um fusivel de 0,5A. Observe o que acontece quando é feita a simulação . Apos iniciar a simulação espere um pouco que o fusivel de rompe.



Figura 7 -  Fusivel no circuito


Chaves
O utro  elemento com animação muito usado é a chave. Existem diversos tipos.

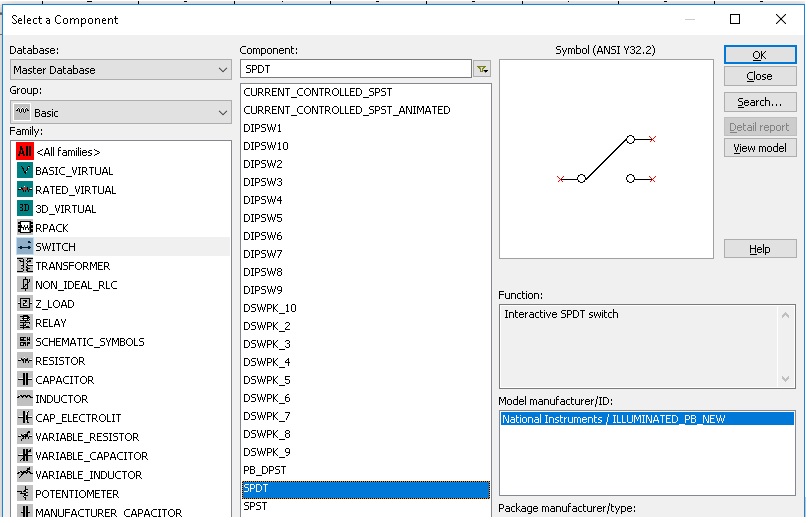

Na  caixa de componentes  Place Basic na lista clique em SWITCH, Figura 8. Como voce pode ver a lista é enorme, eua aconselho a usar
  • Um pólo e duas posições, (SPDT)
  • Um pólo e uma posição (SPST).




Figura 8 -  Caixa de componentes Place Basics  com a caixa Chaves  (Switch) selecionada mostrando as chaves

Aplicações para as duas chaves. A Figura 9a voce pode ligar e desligar a lampada usando a chave de um polo e uma posição (SPST). Na Figura 9b voce pode escolher entre ligar uma lampada 1 ou uma lampada 2. Por padrão a tecla de Space é usada para mudar a posição da chave, mas voce pode escolher entre numeros ou letras, Figura 9c.





                             ( a )                                                                         ( b )                                                                             ( c )

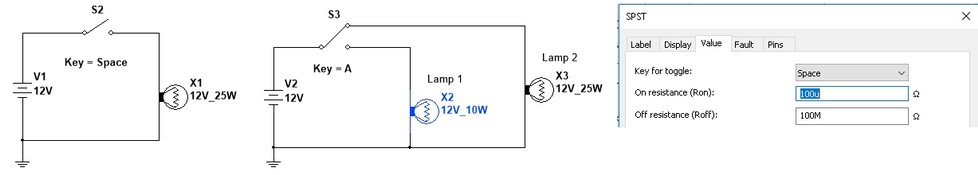

Figura 9 -  Circuito com chaves ( a ) SPST   ( b )   SPDT   ( c )  Chave de mudança de posição

        Outra chave interessante  podem ser obtidas na caixa de componentes Place Electro Mechanical. A Figura 10 mostra a caixa Eletro_Mechanical selecionada e com uma chave de 4 posiçoes selecionada.

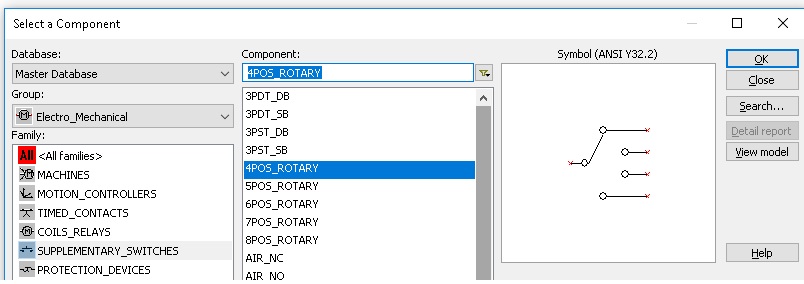

Figura 10 - Caixa Place Electro Mechanical mostrando SUPPLEMENTARY_SWITCHES  com a chave rotativa de 4 posições selecionada

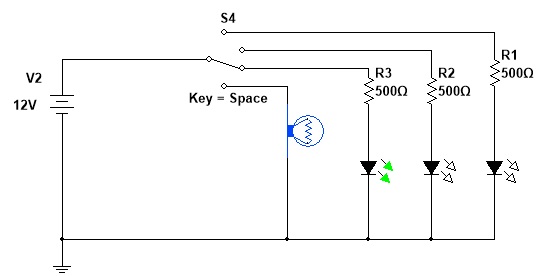

Uma aplicação interessante dessa chave é para selecionar, por exemplo diversas cargas como na Figura 11.


Figura 11 - Usando uma chave de 4 posições para selecionar 4  diferentes cargas
