multiSIM 7
Aula05: O Display Hexadecimal


Existem dois tipos: O display hexadecimal decodificado já tem incorporado um decodificador para sete segmentos, e o display de sete segmentos que necessita de um decodificador para poder funcionar, ambos estão na caixa Indicadores.

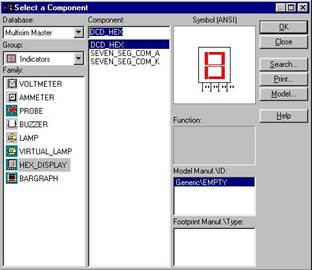

Figura 1 -  Caixa Indicadores com display hexadecimal selecionado


O display com decodificado não necessita de decodificador, porém os outros  dois (display de sete segmentos anodo comum e catodo comum) precisam de decodificador.

( a )                     ( b )                   ( c )
Figura 2 -  ( a ) display hexadecimal decodificado ( b ) anodo comum ( c ) catodo comum


Exemplo05: A seguir o display decodificado  conectado à chaves com entrada digital DCBA. Observar que o MSB (Dígito Mais Significativo) é o terminal 4  e LSB (Dígito Menos Significativo) é o terminal.




        ( a )                                               ( b )
Figura 3 -  ( a ) Display codificado indicando o número 7 ( b ) indicando o número 3
