Experiência 01: Amplificador Operacional em Malha Aberta - Introdução

Objetivos
  • Verificar o comportamento de um AO Amplificador      Operacional em malha aberta;
  • Medir a  saída saturada positiva e negativa

Material Utilizado
2 Baterias de 9 V  com terminais
1 Multímetro digital
1Matriz de pontos


Introdução Teórica
Leia sobre a introdução teorica em Curso Amplificador Operacional

Procedimento Experimental
1. Na maioria dos casos o AO é alimentado com  uma fonte simétrica, existindo varias formas de se construir uma fonte simétrica, neste kit serão usadas duas baterias de 9 V. A figura 1 mostra as duas baterias de 9 V que serão usadas para alimentar o AO, no caso da figura 1a o terminal negativo de uma é conectado ao terminal positivo da outra bateria externamente à MP. O ponto em comum é o terra (GND ou 0 V), mas veja que as duas baterias podem estar separadas e voce é que terá de conectar na matriz de pontos os dois terras, na mesma linha horizontal, conforme figura 1c.

                        ( a )                                                          ( b )                                                         ( c )

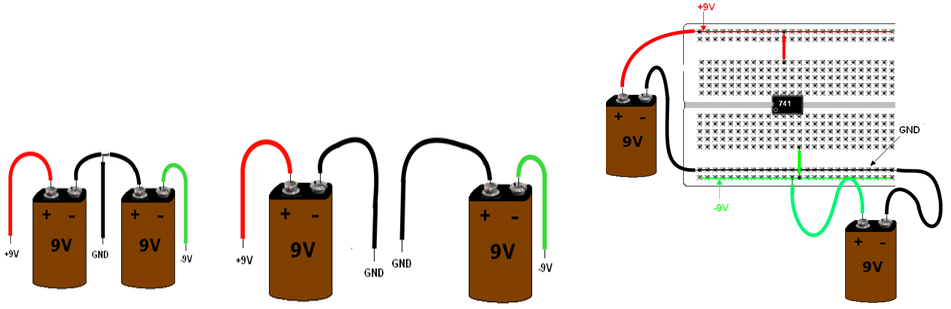

Figura 1 -  ( a ) e ( b  )Fonte simétrica de 9 V ( c ) AO sendo alimentado pela fonte simétrica de 9 V


2. Monte o circuito da figura 2a conforme layout  da   figura 2b, e meça a tensão na saída (Vs).Observe que as baterias não aparecem,  mas sim os pontos terminais (+9 V, GND e -9 V).

Vs=_________


                                       ( a )

                                            ( b )

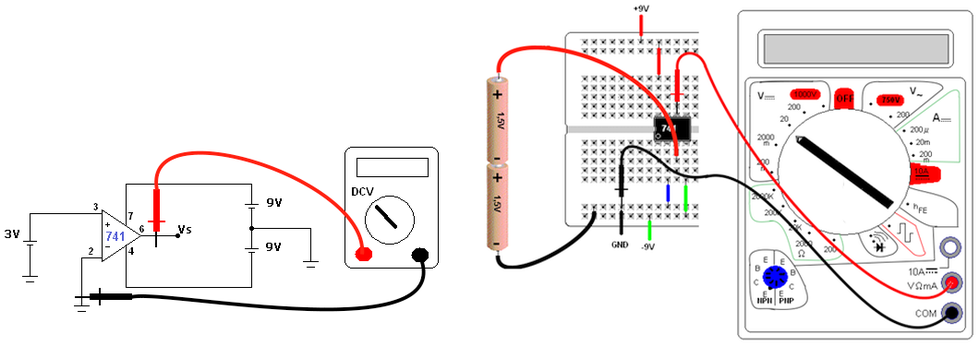

Figura 2  - Montagem  do amplificador operacional em malha aberta ( a ) circuito ( b ) layout na matriz de pontos - entrada Não Inversora em 3 V e inversora em 0 V


3. Repita o item 2 considerando que a tensão na entrada não inversora é -3 V com a entrada inversora aterrada, para isso inverta os terminais das duas pilhas conforme figura 3.


Vs=_______


                            ( a )

                                    ( b )

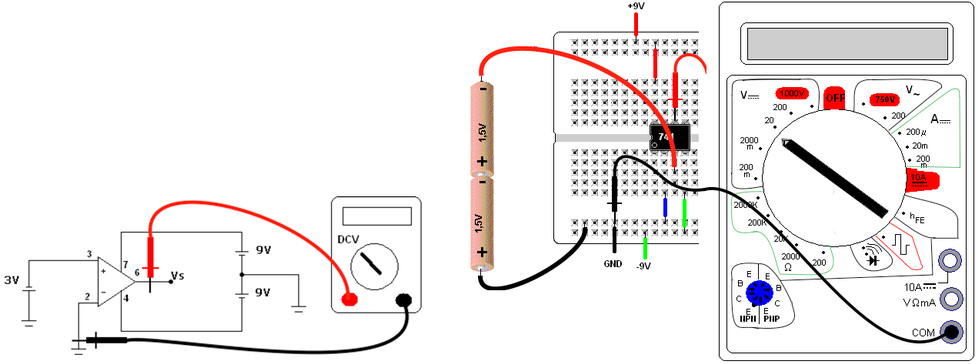

Figura 3 - Montagem  do amplificador operacional em malha aberta ( a ) circuito ( b ) layout na matriz de pontos - entrada não inversora em -3 V e inversora 0 V


4. Repita o item 2 considerando que a tensão na entrada  inversora é 3 V e na entrada não inversora é zero. Meça a tensão na saída e anote.


Vs=_______


          ( a )

                                                    ( b )

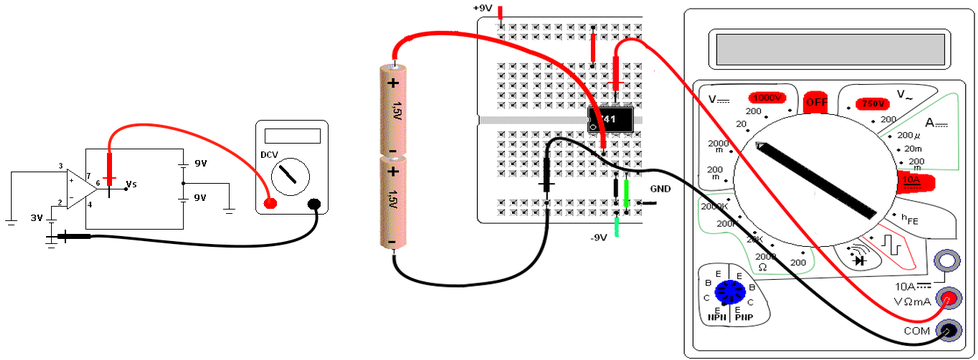

Figura 4 -    Montagem  do amplificador operacional em malha aberta ( a ) circuito ( b ) layout na matriz de pontos - entrada inversora em 3 V e não inversora 0 V


5. Considere agora que a tensão na entrada  inversora é -3 V com a entrada não inversora aterrada. Meça a tensão na saída.Anote.

Vs=___________


                                     ( a )

                                          ( b )

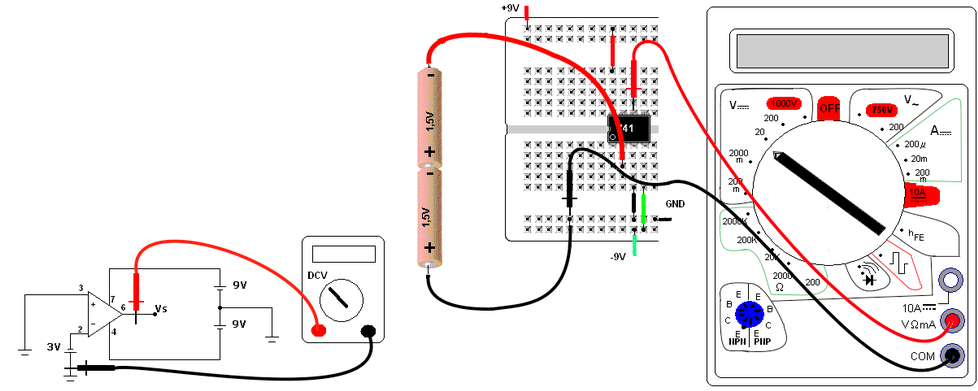

Figura 5 -    Montagem  do amplificador operacional em malha aberta ( a ) circuito ( b ) layout na matriz de pontos - entrada inversora em 3 V e não inversora 0 V


6. Baseado nas medidas e observações efetuadas escreva a sua conclusão.
Bibliografia:  ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT.  São Paulo: Erica:, 2009
