Experiência  02: Amplificador Inversor
Objetivos
  • Determinar experimentalmente o ganho de um      amplificador inversor em CC
  • Medir a tensão de saturação positiva e negativa.
Material Usado
2 Baterias de 9 V  com terminais
1 Suporte para 1 pilhas de 1,5 V
1 Pilhas de 1,5 V
1 Multímetro digital
1 Matriz de pontos
1 CI 741
Resistores: 2k2/4k7/22 k
Fios  para conexão


Introdução Teórica
Leia sobre a introdução teorica em Curso Amplificador Operacional


Procedimento Experimental
1. Para o circuito da figura  1 calcule o ganho (Avf) e em seguida  a tensão  na saída. Anote esses valores como Avf (calc.)  e  Vs(calc.).

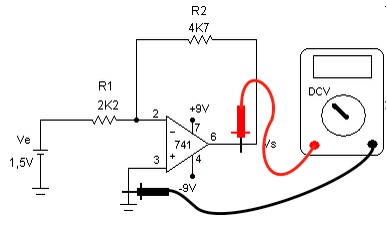

Figura 1 - Circuito do amplificador inversor para experiencia 2- Entrada 1,5 V



Avf (calc.)=_______           Vs(calc.)=___________


2. Monte o circuito da Figura 1 na MP de acordo com a sugestão da figura 2. Meça o valor exato da tensão da pilha e anote como Ve (efetivo). Meça a tensão de saída e anote.


Ve(efetivo)=___________    Vs=__________

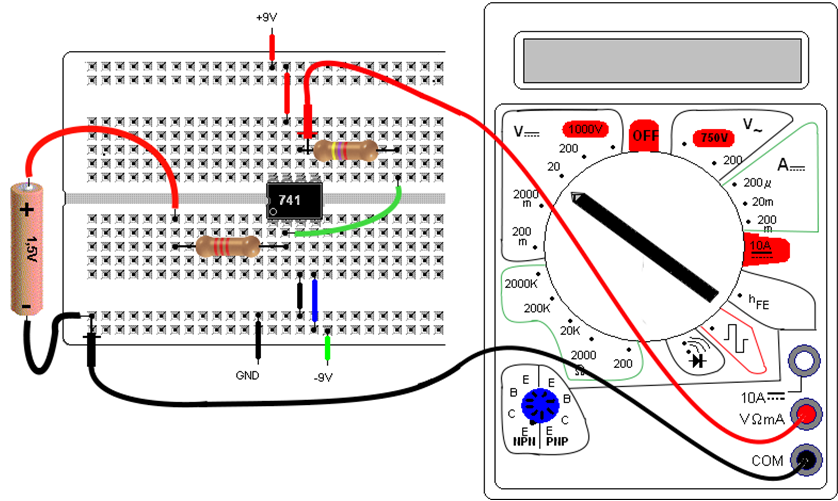

Figura 2 - Circuito experimental  com amplificador inversor - entrada 1,5 V - layout na MP


3. Determine o ganho de tensão, Av,  por:

                                                 Av=Vs/Ve(efetivo)=_______________


4. Inverta a tensão de entrada do circuito no item 1. Calcule a tensão de saída e anote como   Vs(calc.).



Figura 3 - Circuito do amplificador inversor para experiencia - Entrada -1,5 V


                                   Vs(calc.)=___________


4. Monte o circuito da figura 3 na MP de acordo com a sugestão da figura 4. Meça a tensão na saída. Anote.

                                                           Vs)medido)=__________

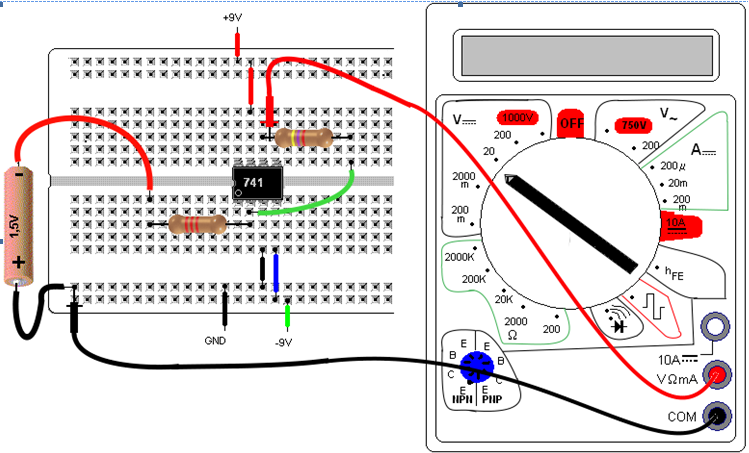

Figura 4 - Circuito experimental  com amplificador inversor - entrada  -1,5 V - layout na MP



5.  Determine o ganho por:

                        Av=Vs(medido)/Ve(efetivo)=___________


6. A partir dos resultados escreva uma conclusão.


7. No circuito da Figura 4 troque a resistência de 4k7 por uma de 22 k e  meça a tensão na saída e anote.


                                Vs=__________

8. Inverta a polaridade da tensão de entrada e repita o item 7.


                                     Vs=__________


9. Anote os valores das tensões de saturação positiva e negativa.


Vsat(+)=________ Vsat(-)=________

10. A partir dos      resultados dos itens 7 e 8 escreva as suas conclusões.


Bibliografia:  ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT.  São Paulo: Erica:, 2009
