Experiência 03: Medida de Resistência Elétrica –  Resistores  – Código de Cores

Objetivos
  • Aprender a usar o multímetro para medir resistência elétrica;
  • Conhecer a Matriz de Pontos, medindo a resistência entre diversos pontos;
  • Aprender a medir  resistência elétrica usando o multímetro.;
  • Conhecer o componente resistor;
  • Aprender a usar  o código de cores para ler o valor  da resistência  de um resistor.

Material Usado
1  Multímetro digital
1 Matriz de pontos1 Bateria de 9 V
1 Lâmpada de 12 V
Resistores de diversos valores (10)

Introdução  Teórica: Matriz de Pontos - Resistores - Codigo de Cores
      Na experiencia 1 voce ligou uma bateria a uma lampada, que acendeu. Por que? Porque uma corrente elétrica passou pelo filamento da lampada que aqueceu muito e emitiu luz. Voce pode aprender melhor sobre corrente eletrica no curso  Eletricidade em CC Aula01. A corrente sofre uma oposição ao se deslocar pelo interior de um condutor. A medida dessa oposição é dada pela resistencia elétrica do condutor que é especificada em Ohms (W). Resistores são componentes eletricos/eletronicos que apresentam um valor padrão de resistencia. existem de diversos tipos e formas. Aprenda mais sobre resistores e o codigo de cores no curso Eletricidade em CC Aula03.
     A  matriz de pontos é constituída de pontos interligados internamente  como você já viu na experiência anterior. Nesta experiência  você fará medidas de resistência em diversos pontos   identificando quais os pontos que estão em curto circuito e que pontos  estão em aberto.

Conhecendo a Matriz de Pontos
1. Selecionar a menor  escala de resistência (200).  Enrole em cada ponta de prova do multímetro  um pedaço de fio rígido que possa ser introduzido no furo da matriz  de pontos. Inserir os fios nos furos da mesma vertical como indicado na   Figura 1. Anotar o valor medido.

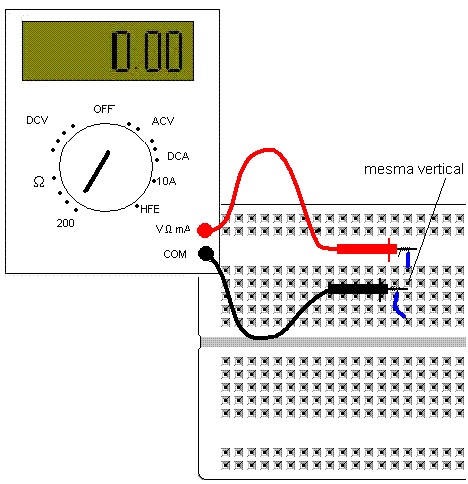

Figura 1 - Medindo a resistência entre  pontos na mesma vertical da MP – Dispositivos fora de escala

Mesma Vertical: R=_______(ohm)

2. Inserir  os terminais do multímetro  em dois pontos que estão em verticais diferentes, Figura 2.

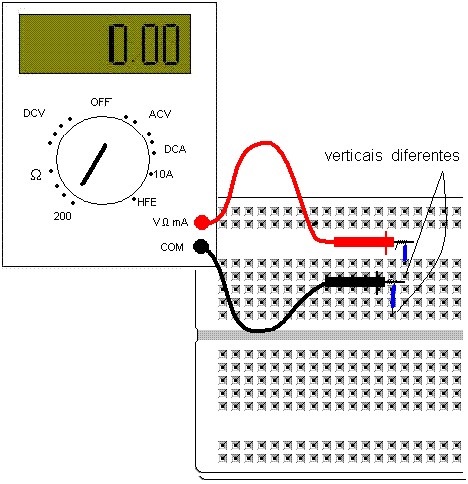

Figura 2 - Medindo a resistência entre pontos de  verticais diferentes da MP – Dispositivos fora de escala

3.  Inserir  os terminais do multímetro em dois pontos que estão  em uma mesma vertical mas separadas pelo separador, Fgura 3.

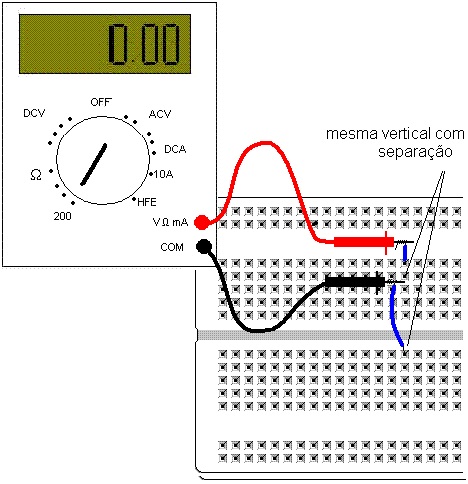

Figura  3 -  Medindo a resistência  entre pontos de  mesma vertical separados – Dispositivos fora de escala

Verticais diferentes  e separadas: R=_______ (ohm)

4.  Inserir  os terminais do multímetro em dois pontos que estão  na mesma horizontal, Figura 4.

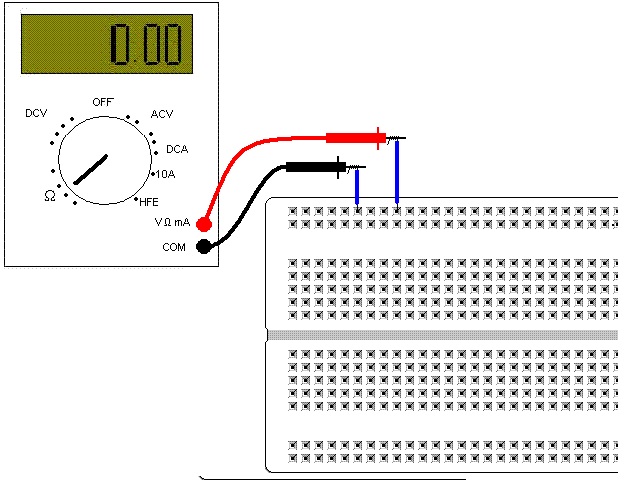

Figura 4 - Medindo a resistência entre  dois pontos no mesmo barramento horizontal  – Dispositivos fora de escala

Mesmo barramento  Horizontal : R=_______ (ohm)

5.  Inserir   os terminais do multímetro em dois pontos que estão em barramentos  (horizontal) diferentes, Figura 5.

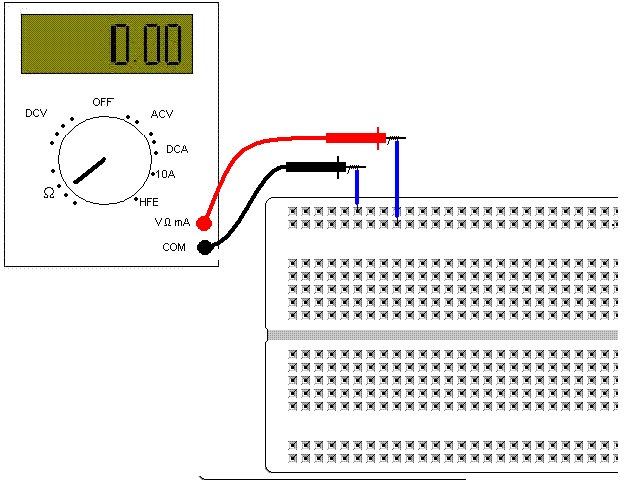

Figura 5 - Medindo a resistência entre dois pontos  de  horizontais diferentes – Dispositivos fora de escala

6. Agora que voce conhece uma matriz de pontos escreva as suas  conclusões.


Medindo  a Resistência de um Resistor
      Para medir a resistência de um resistor  você deve escolher uma escala adequada, isto é, para medir resistências  da ordem de ohms deve   escolher a escala de 200. Por outro lado para  medir resistências de k Ohms deve escolher 20 k ou maior. Para medir a  resistência não há necessidade de colocar o resistor na  MP basta ligar os dois terminais do multimetro, selecionado  como ohmimetro,  com firmeza aos terminais do resistor. Atenção, não segure  os terminais com as duas mãos pressionando contra os terminais ligados  aos terminais do resistor pois isso adiciona a resistência do seu corpo  provocando uma medida errada.
O  valor da resistência não está diretamente escrito no corpo  do componente mas codificado na forma de anéis coloridos. Para ver a tabela   do  código de cores,  clique aqui. Mais detalhes no curso Eletricidade em CC Aula03.

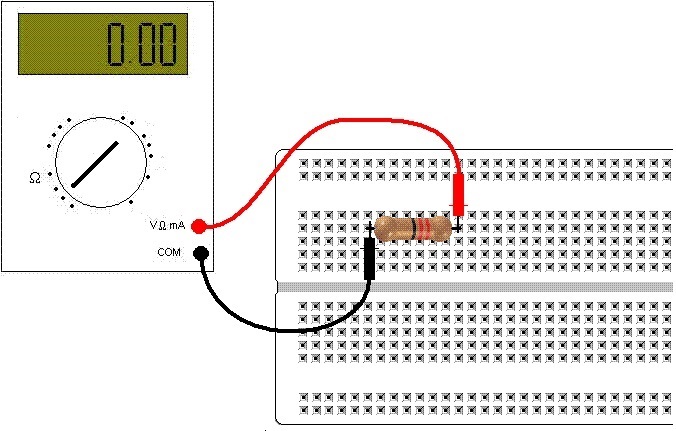

Figura 6 - Medindo a resistência de  um resistor – Dispositivos fora de escala

Procedimento Experimental
1. Selecionar 10 resistores  diferentes (as 3 primeiras faixas  de cores diferentes). Ler as cores  das faixas de cada resistor e preencher na tabela 1. Determine os valores usando  código de cores (Valor Nominal).
2. Calcular os limites (máximo e mínimo)  a partir da tolerância.
3. Selecionar uma escala  adequada baseado no valor nominal e medir o valor de cada resistência  e anotar na tabela (Valor Medido).
4. Você pode posicionar  o resistor em cima de uma superfície rígida ou inserir na matriz  de pontos como na Figura 6
5. Repetir o procedimento  para outros 9 resistores.
Tabela 1 - Medindo  a resistência: código  de cores e ohmimetro
Resistor
1ªFaixa
2ªFaixa
3ªFaixa
4ªFaixa
Valor Nominal
Valor  Máx
Valor Mín
Valor Medido
Erro percentual
Ex:
1Marrom
Preto
Marrom
Prata
100
110
90
102

1








2








3








4








5








6

7








8








9








10








Erro percentual:



Obs:  o erro porcentual  pode ser positivo ou negativo, por isso é considerado o valor em modulo
6. Agora que você sabe medir a resistência  de um resistor e ler o código de cores, escreva as sua conclusões.


Dicas ao medir a resistencia do resistor

·   Não segure os terminais com as duas mãos, você pode estar medindo a resistência do corpo também.

·  Use uma escala adequada, isto é se estiver medindo 10 k não use a escala de 2000 k (a precisão diminui)  ou a escala de 2 k (não será possível medir). Use a            escala de 20 k.

·  Caso encontre dificuldade para inserir o terminal do componente, use um alicate de bico (se disponível) para facilitar a inserção do terminal  no furo.

O Potenciometro
Obtenha um potenciometro de 1 k

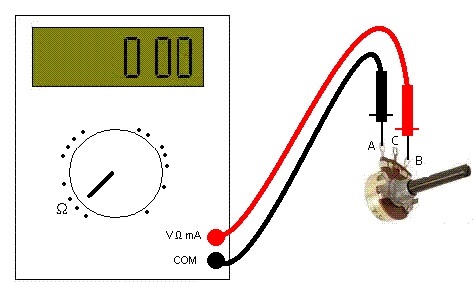

1 Ajuste o eixo para uma posição aproximadamente no meio, Figura 7, e meça entre as extremidades A e B. Anote como RAB


RAB=_______




Figura 7 - Medindo a resistencia total do potenciometro

2. Ligue  o ohmimetro entre o cursor  C (terminal central) e um das extremidades, A. Anote como RAC

RAC=_____

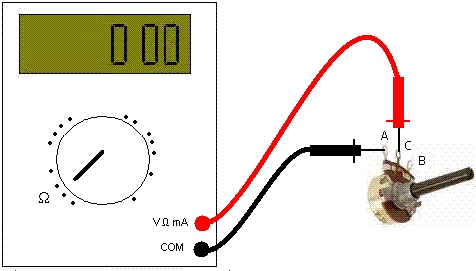

 Figura 8 - Medindo a resistencia entre curso e uma extremidade, RAC

3. Ligue  o ohmimetro entre o cursor  C (terminal central) e a outra  extremidade, B. Anote como RBC.

RBC=________

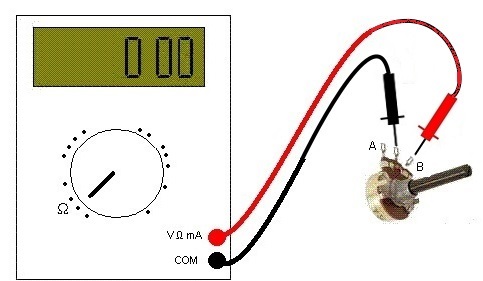

Figura 9 - Medindo a resistencia entre curso e uma extremidade, RAC

4. Escreva as suas conclusões sobre o potenciometro.



Aula02         Indice de Aulas      Aula04

Bibliografia: Analise de Circuitos  em Corrente Contínua - Rômulo Oliveira Albuquerque Editora Erica
