Experiência 02: Usando  o multímetro para medir tensão

Objetivos
  • Conhecer um multimetro digital.
  • Aprender  a medir tensão elétrica usando um multímetro digital.

Material  Usado
4 Pilhas de 1,5 V
1 Bateria de 9 V
1 Multímetro digital


Introdução Teórica
      Sabemos que a toda grandeza física  (comprimento, massa, temperatura, pressão, etc) existe um instrumento  (régua, balança, termômetro, manômetro, etc) correspondente  capaz de medir a quantidade dessa grandeza. Em eletricidade existem varias grandezas  físicas, tais como tensão,corrente, resistência elétrica, potencia,  os instrumentos que medem essas grandezas são respectivamente voltímetro,  amperímetro, ohmimetro, wattímetro. Esses instrumentos podem ser  encontrados isoladamente ou juntos em um mesmo instrumento chamado de Multímetro.
Um multímetro é um  instrumento capaz de medir tensão, corrente e resistência. Os digitais  indicam os resultados em um display. Os analógicos dão a indicação  através de um ponteiro que se desloca ao longo de uma escala. Os instrumentos  digitais costumam ter maior precisão.
As ilustrações a  seguir mostram os dois tipos de instrumentos. Observar que dependendo do multímetro  os bornes de tensão e corrente podem ser os mesmos, sendo a seleção  da grandeza feita na chave de seleção.

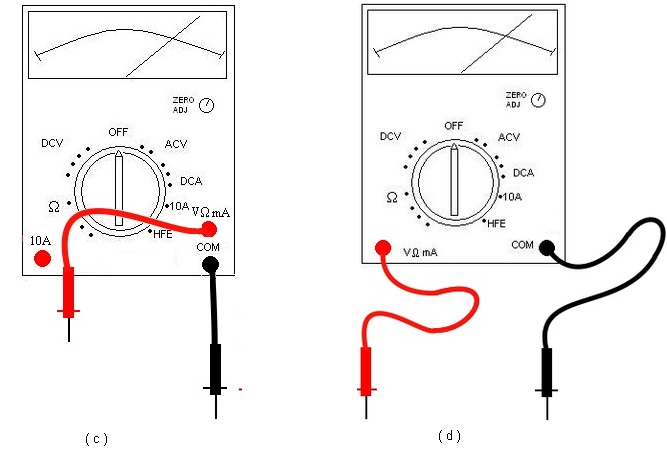

Figura 1 -   Exemplos de multimetros ( a )  e  ( b )  digital  ( c ) e ( d )analógico

A Figura 2 mostra fotos  de um multímetro  digital com um custo beneficio muito bom.



                                        (a )                                                                                                     ( b )

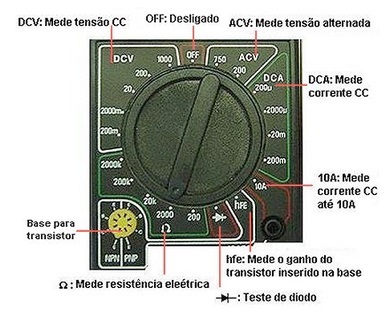

Figura 2 -  Multímetro digital  ( a )  foto por inteiro  ( b ) detalhe do multímetro digital

    Nos nossos experimentos usaremos  o desenho da  Figura 3  para  representar o multímetro digital,  o qual tem os bornes laterais mas você pode comprar um multímetro  diferente mas que conceitualmente é igual.

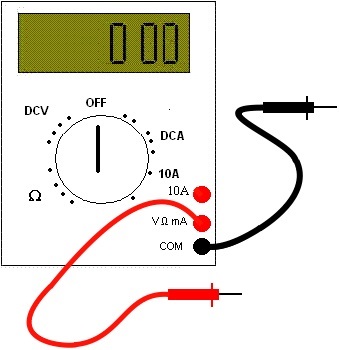

Figura 3 - Desenho do multímetro  digitais usado neste curso

Medida de Tensão
      Já vimos o que é tensão,  para medir uma tensão deve ser usado um instrumento chamado de voltímetro,  que pode ser analógico ou digital. Uma tensão é sempre  aplicada entre dois pontos, muitas vezes chamados de nós, portanto o  voltímetro deve ser colocado entre esses pontos. Como a tensão  pode ser alternada (AC ou CA)  ou continua  (DC ou CC) é necessário escolher qual o tipo  de tensão em seguida a escala.
     Para medir a tensão em uma  pilha de 1,5 V  escolher primeiramente a função DCV (tensão  continua) no multímetro e ao mesmo tempo selecionar uma escala adequada  (no caso de multímetro com Autorange você não precisa escolher  a escala), isto é, vamos medir uma tensão que sabemos é  da ordem de 1,5 V então a escala mais adequada é 2000 m (2 V). Se  estivéssemos medindo uma tensão da ordem de 5 V deveríamos  escolher  a escala DCV 20.

Procedimento Experimental
1. Escolha qualquer uma das 4 pilhas  e meça a tensão entre o pólo positivo (cabo vermelho colocado  em V.W.mA ) e o negativo (cabo preto colocado em Com ) exatamente como na Figura 4.  Anote o seu valor.
     Pilha  1=________




                                              ( a )                                                                                        ( b )
Figura 4 - Medindo a tensão de uma   pilha  ( a ) foto ( b ) desenho


2.      Repita o procedimento para as outras  3 pilhas e  bateria.
Pilha 2=________  Pilha 3=________Pilha  4=________ Bateria=________

3.  Inverta  os terminais (cabo vermelho no negativo e preto no positivo) e veja o que acontece  com a medida.
Medida=_________


                                                       ( a )                                                                                           ( b )
Figura 5 -   Medindo a tensão             de uma pilha com polaridade invertida ( a ) foto ( b ) desenho

4. Use a menor escala de tensão (200 mV)  para a medir a tensão da pilha.  Como é  a indicação?


                                         ( a )                                                                                 ( b )
Figura 6 -   Medindo a tensão             de uma pilha com uma escala inadequada ( a ) foto  ( b ) desenho

5. Voce acabou de usar um multimetro para medir tensão CC. Escreva as suas conclusões.
Aula01         Indice de Aulas    Aula03
Bibliografia: Analise  de Circuitos em Corrente Contínua - Rômulo Oliveira Albuquerque  Editora Erica
