Analise  de  Circuitos em Corrente Contínua
Aula 08: Associação de Resistores - Associação  Paralelo
Referencias
Analise de Circuitos em  Corrente Continua - Rômulo O. Albuquerque - Editora Érica

1. Associação paralelo de resistores
   Resistores estão ligados em paralelo quando  a tensão aplicada em um for a mesma  aplicada nos  outros,  isto é, U1=U2=U3=UT.
Por outro lado a corrente total que entra na associação será  dividida pelos resistores da associação, isto é, IT=I1+I2+I3.

                                  ( a )                                                                                                  ( b )

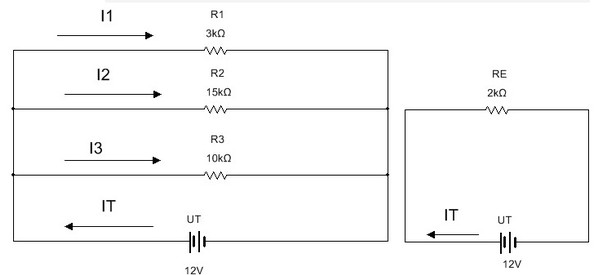

 Figura 1 - ( a ) Associação   paralelo e ( b ) equivalente

No caso de uma associação  paralelo  o resistor equivalente é  calculado por:



 1/RE = 1/R1 +1/R2 +1/R3

IMPORTANTE !!!

    O inverso  da resistência equivalente é igual à soma dos inversos das  resistências da associação.

ou  em termos de condutância   ( G = 1/R)

GE = G1 + G2 +G3
Exemplo: No  caso do circuito da figura 1a o resistor equivalente,  cujo valor deve ser calculado por:



o que resulta em um valor de  RE =2 k
Dica !!!
No caso de dois resistores em paralelo a expressão genérica  acima pode ser reduzida  a:







Figura 4 - Associação                          paralelo de dois resistores


Para  n resistores iguais (R1=R2=R3=.....=Rn) associados em  paralelo  o equivalente é calculado por:

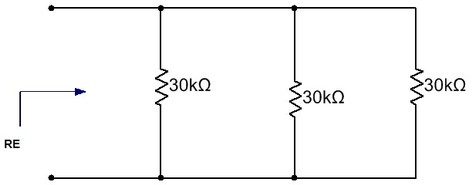

Figura 5 - Resistores iguais em paralelo


2.  Aplicação de circuito paralelo: Instalação  elétrica

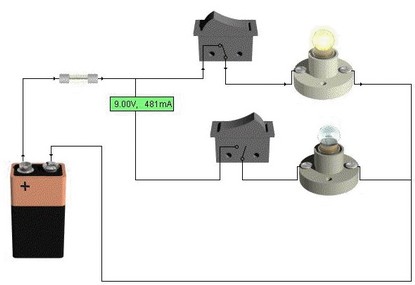

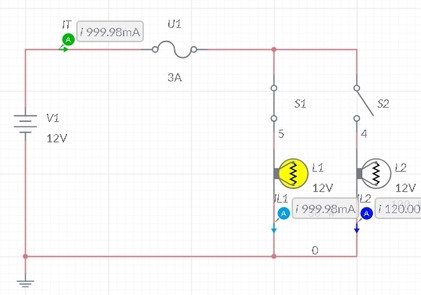

É  uma  aplicação de associação paralelo, só que  ao invés de resistores temos  lâmpadas ligadas em paralelo.   A figura 6 mostra como ligar lâmpadas em paralelo considerando o interruptor  de cima fechado e o de baixo aberto.




Figura 6 - Associação paralelo   de lâmpadas em uma instalação elétrica   uma lâmpada ligada

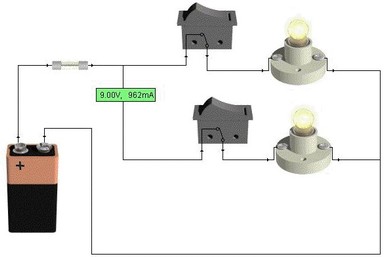

A figura 7 mostra as duas lâmpadas ligadas. Observe que a corrente  no fusível é  a soma das correntes  nas duas lâmpadas


Figura 7 - Associação paralelo  de lâmpadas em uma instalação elétrica  - duas lâmpadas ligadas

3.  Experiência:  Associação paralelo de resistores
3.1 Abra o arquivo  ExpCC06 Associação Paralelo de Resistores   e identifique o circuito da figura 8. Calcule todas as  correntes do circuito (IT,I1,I2,I3) e a resistência equivalente.   Anote na tabela 1

Arquivo Proteus Isis


                                           ( a )                                                                                                                ( b )

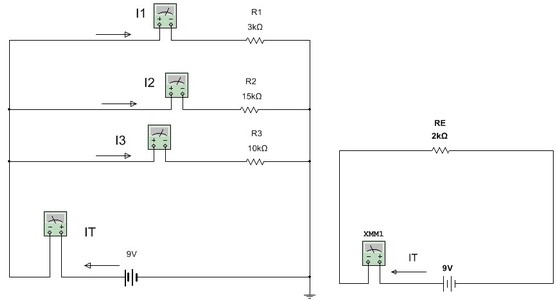

Figura 8 - Circuito paralelo ( a ) medindo  as correntes ( b ) medindo a corrente na  resistencia equivalente

3.2.   Inic.ie a simulação  e meça  todas as correntes. Anote os valores na tabela 1.
3.3.   Calcule a resistência equivalente por  RE =9V/IT  onde IT é o valor medido. Anote na tabela 1. Meça  a resistencia usando o Ohmimetro e anote na tabela 1 como RE(medido).
Tabela 1:  Associação paralelo - medidas e valores  calculados
Valores Calculados
Valores Medidos
IT
I1
I2
I3
RE
IT
I1
I2
I3
RE=9v/IT
RE(medido)




3.4 Conclusões:

4. Exercícios Propostos

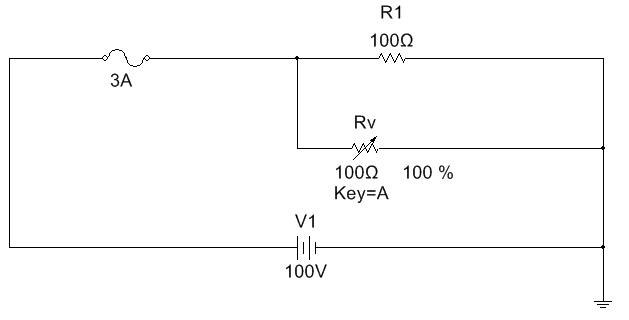

4.1. No circuito, o resistor R1 dissipa 100 W quando ligado em 100  V. Qual o valor mínimo que pode ter o potenciometro  Rv (150 Ohms)  para que a corrente fornecida pela fonte não exceda 3 A?


a) 100 Ohms      b) 10 Ohms      a) 50 Ohms   a) 1 Ohms

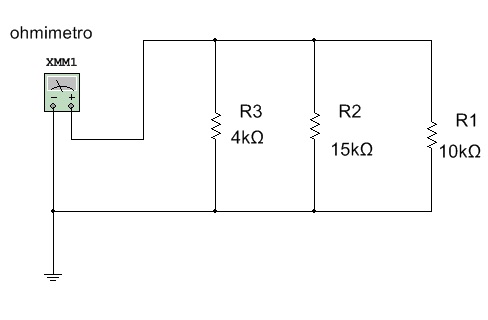

4.2 A resistência equivalente entre A e B é :


a) 1k5
c) 3k3
d) 6 k

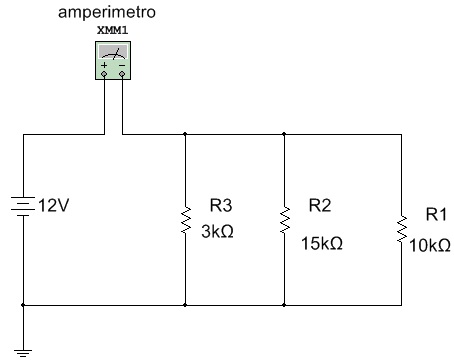

4.3. A corrente  indicada pelo amperímetro no circuito  a seguir vale:


a) 12 mA     b) 6 mA   c) 2 mA   d) 4 mA

Veja o video desta aula em:    http://www.youtube.com/v/N2C4avUB4AQ

Qualquer dúvida consulte o capítulo 4.2  do livro   Analise de Circuitos  em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
