Curso MicroCap8
Aula 06:
Efetuando uma simulação  com Analise
AC -  Curva de Resposta em Freqüência


1. A Analise  AC

A analise  AC permite obter  as curvas de resposta em freqüência  do  ganho e da fase de um circuito. Para exemplificar considere um filtro passa  baixas (FPB) construído com elementos passivos (RC), onde R=1 kOhm   e C =0,1 uF (100nF), o mesmo circuito visto na aula anterior.

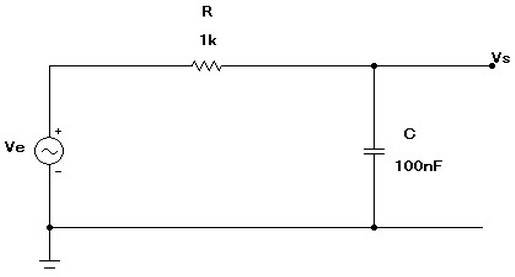

Figura 1 -  Filtro Passa Baixas


Para efetuar a simulação   do circuito   primeiramente  alguns ajustes devem ser feitos. Para  isso ir em  em Analysis >> AC,   aparecerá a janela  de configuração  de limites  da Figura 2. O significado de muitos desses ajustes é  semelhante ao já visto na analise transiente, aula05.

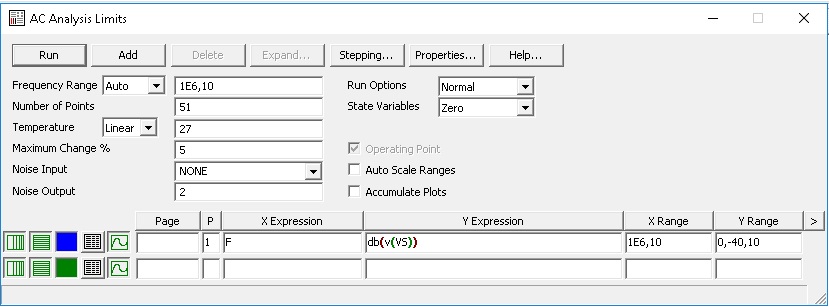

Figura 2 -  Janela de configuração dos limites da analise AC

Na Figura 2  os seguintes ajustes devem ser feitos:
Frequency Range:   indica o intervalo  de simulação no qual serão mostrados  os gráficos . O seu formato é (fmáx , fmin).  No  exemplo  temos 1MHz,10Hz  nesse campo. Isso significa  que a simulação será feita   no intervalo  de 1MHz,10Hz;

Temperature:  Este campo especifica  a temperatura na qual será efetuada a analise. O seu formato é:  (TMáx,   Tmin, Passo);

Campo P:  Especifica o numero  do gráfico. Caso todos tenham o mesmo numero,  todos serão desenhados no mesmo sistema de eixos cooordenados. Caso tenham  números diferentes serão gráficos diferentes (No exemplo está sendo pedido para desenhar som ente o grafico do ganho em dBxf );

X Expression:  Aqui deve ser especificada qual a variável  do eixo X,  no exemplo freqüência (F);

Y Expression: Aqui deve ser especificada qual a variável  do eixo Y  , no caso do   ganho em dB, a faixa em dB,

X Range:  aqui deve ser especificada  a faixa de valores de X para a qual  desejamos que apareça o gráfico. É recomendável   que essa faixa seja a mesma de Frequency Range tanto para o grafico do ganho como o grafico da fase do ganho. Será mostrado a grafico neste intervalo, no caso,1MHz,10Hz ;

Y Range:  aqui deve ser especificada  a faixa de valores de  Y para a qual desejamos que apareça o gráfico. No caso do grafico do ganho valor maximo (0dB) e valor minimo (-40db), com uma variaçõa de 10 dB, no exemplo;.

Obtenção das curvas de resposta   do ganho e da fase do ganho
Para executar a simulação, clique no botão Run.  Após a execução  da simulação aparecerão os gráficos   mostrados na Figura 3.

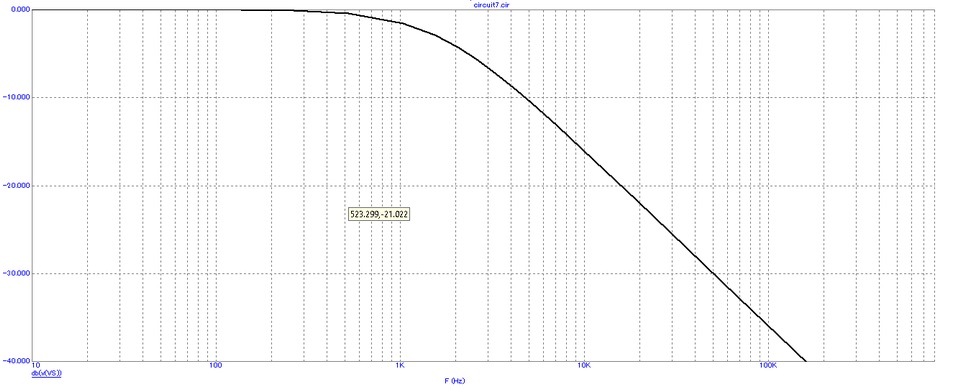

Figura  3 -  Curvas de resposta em freqüência do ganho  do circuito da Figura 1

Obs: O grafico da Figura 3 pode ser configurado a fonte (tamanho e cor) bem com a linha (nocaso em preto).
Assim como na analise Transiente na Analise AC os cursores podem ser usados para obter os valores nos eixos Y (dB) e X (frequencia).
Não foi mostrado, mas voce pode tambem  ver o grafico da fase do ganho em função da frequencia, Figura 4.

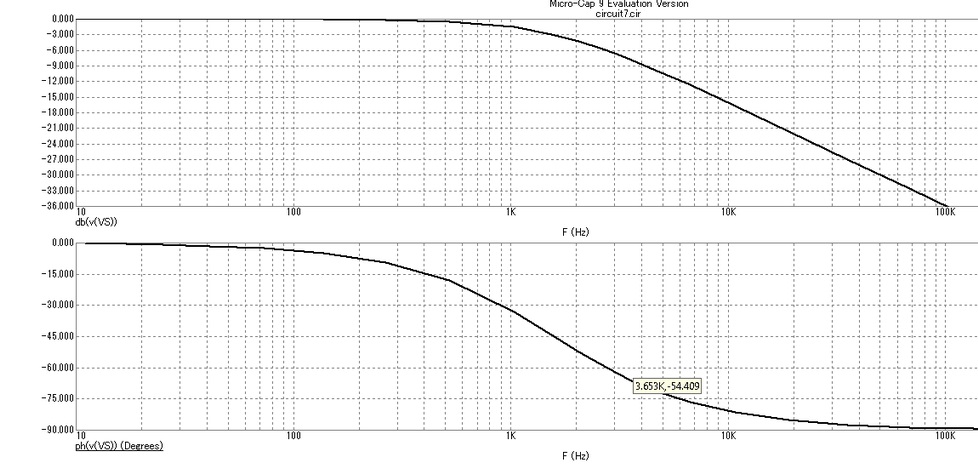

Figura 4 - Graficos do ganho e da fase do ganho
