Curso MicroCap8
Aula 09: Varredura de Parâmetros - Analise AC
1.Varredura de Parâmetros - Analise AC
A  analise  AC  é usada para levantar a curva de resposta em freqüência  de um circuito como visto na aula6. Considere o mesmo circuito da aula 6 no qual é feita uma varredura de parametros se o valor do capacitor mudar entre dois limites. O que acontece com a curva de resposta em freqüência ?

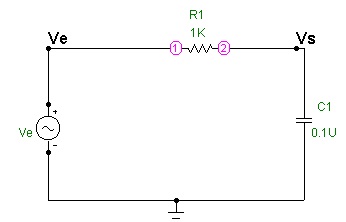

Figura 1 -  Circuito             para varredura de parâmetros AC

A  Figura 2 mostra  a  janela AC  Analysis Limits, que é  semelhante à janela Transient  Analysis Limits da aula6.

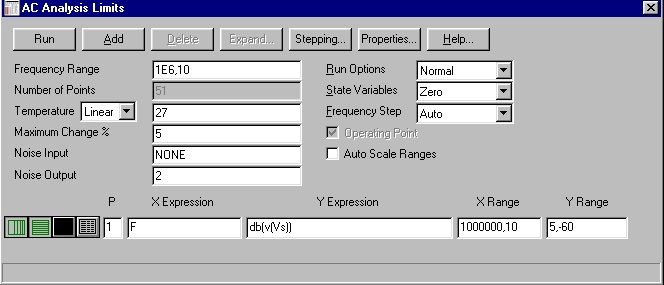

Figura 2  - Janela de limites da  analise AC configurada


Observe que não está sendo pedido para desenhar o grafico da fase do ganho, somente o grafico do ganho. Considere uma varredura pra dois valores de C1, C1=0,01 mF e C1=0,1 mF.
Indo em Analysis >>>AC>>> Stepping deve ser configurada  a janela que aparecerá, Figura 3.

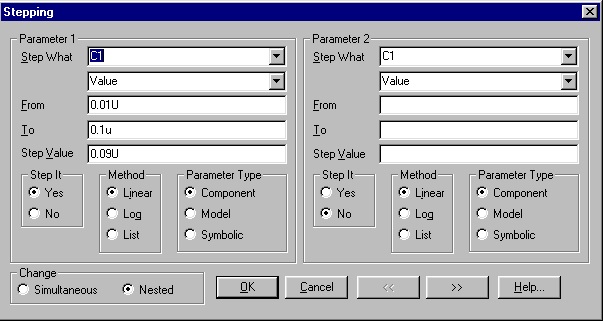

Figura 3 - Janela de configuração  da varredura de parâmetros para analise AC


Clicando em OK a simulação será efetuada mostrando o grafico da Figura 4.

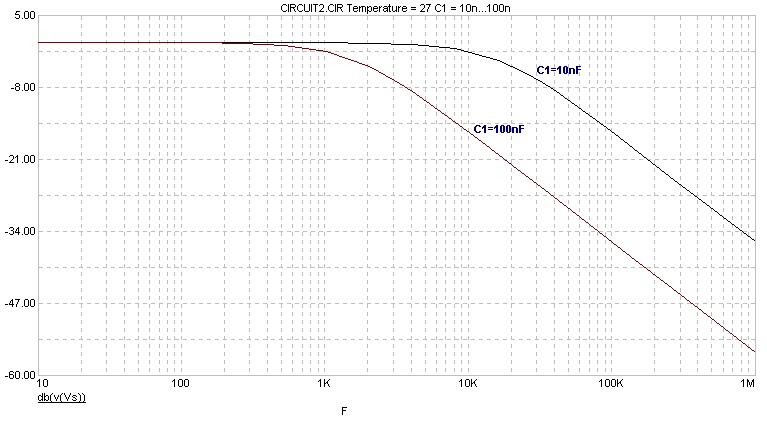

Figura 4 -  Curva de resposta em freqüência   do circuito da fig1 para dois valores de capacitância

Experiemente fazer uma varredura de parametros variando R1.
