Curso MicroCap8
Aula 08: Varredura de Parâmetros  - Analise Transiente

1.Varredura de Parâmetros - Analise Transiente
  A varredura (stepping) de  parâmetro é usada quando se quer saber o comportamento do circuito para varios valores de componentes  ou  parâmetros (por exemplo o beta de um transistor) que variam entre dois limites. Pode ser aplicada nas analises Transiente, AC e DC .
Começando com  a analise transiente. Seja o circuito  RC da Figura 1, um capacitor ligado em serie com uma resistencia e a uma bateria, ou seja carga do capacitor.

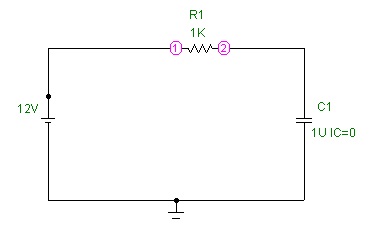

Figura 1 -  Circuito RC - Carga do capacitor

Para efetuar  uma analise transiente e ver graficamente  a carga  do capacitor, deve se   impor  condição  iniciais igual a zero (IC=0) na janela de configuração do componente  Capacitor, Figura 2.

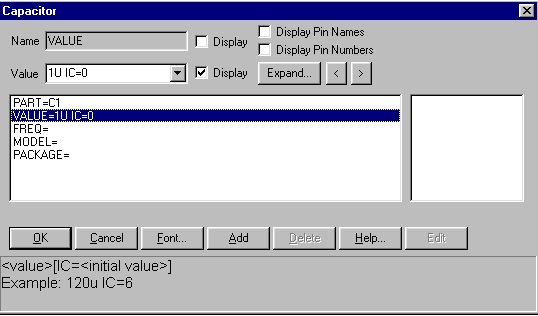

Figura 2 -  Janela de configuração  do capacitor  impondo condição inicial  igual a zero  (IC=0)


Como a constante de tempo (R.C)  é 1ms, então   um tempo de 10ms é suficiente para ver a carga completa do mesmo. A  Figura 3 mostra a janela de configuração Transient  Analysis Limits.

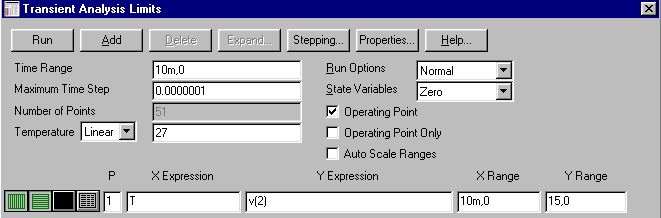

Figura 3 -  Janela de configuração da analise transiente - limites


Apos clicar em Run serão mostrados os graficos da Figura 4.

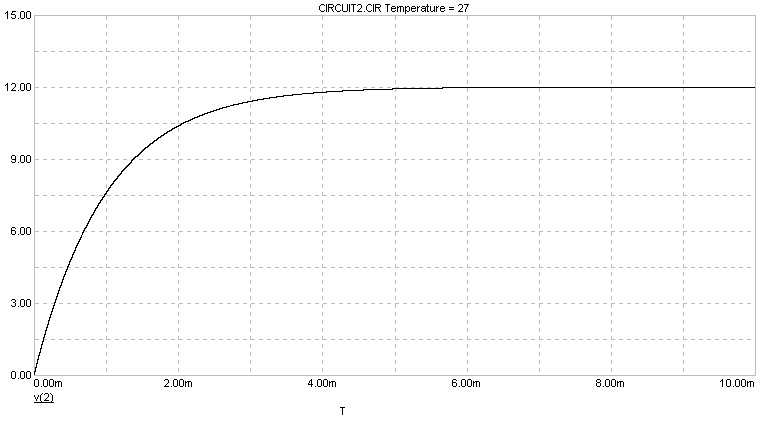

Figura 4 -  Resultado da simulação,  mostrando a carga do capacitor


Para determinar um valor de tensão  para um dado valor de tempo ou viceversa,  usar os cursores.

E se quisermos saber o que acontece se   o valor do capacitor mudar? Por exemplo ver as formas de onda para dois valores  de capacitância C=1mF e C=0,4mF. Então deve ser feita uma varredura  de parâmetros. Para isso, na janela  da Figura 3  selecionar  Stepping, aparecerá  a janela da Figura 5 (Stepping).

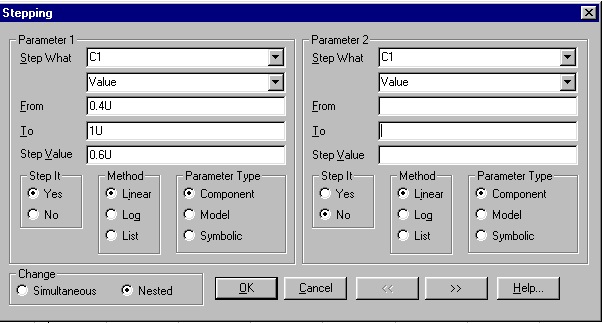

Figura 5  -  Janela de configuração  de varredura (Stepping) de parâmetros


Observe que, em   Step What (variar  o que)  foi escolhido  C1, com uma varredura começando em 0,4uF  indo até 1uF com passo de 0,6 mF (portanto a analise será feita  para dois valores somente). Caso se deseje variar o valor de R1, então em Step What    escolha R1 e  especifique os seus limites. A seguir na Figura 6 o resultado da simulação com varredura do valor de C1.

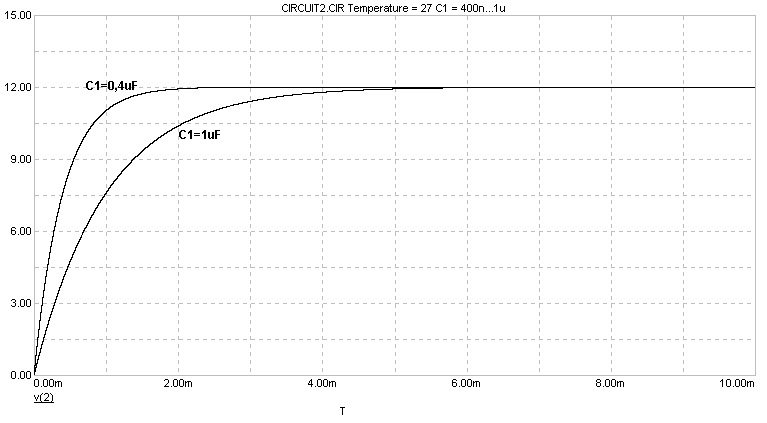

Figura 6  -  Resultado da simulação  com varredura de parâmetro do circuito da Figura 1
