multiSIM  7
Aula   06: Analise SPICE -  Varredura  de Parâmetros  (Parameters  Sweep) - Analise DC


       A analise de varredura de parâmetros  DC, é  uma analise DC na qual variamos um parâmetro de um  dispositivo (resistor  capacitor, etc) ou o parâmetro de um modelo (beta, corrente de saturação,  etc) entre dois limites. Os resultados são tabulados mostrando as correntes  nos ramos escolhidos  e as tensões nos nós escolhidos.
Exemplo 1: Como exemplo consideremos um transistor  na configuração emissor comum, Figura 1.

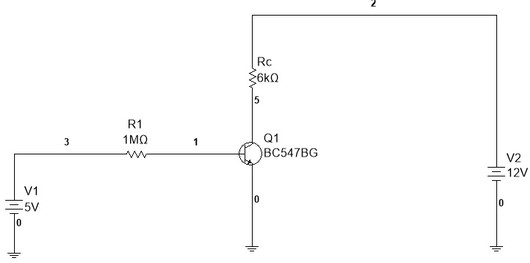

Figura 1 - Transistor na configuração emissor  comum - Varredura de parâmetros - Análise DC

         No circuito da Figura 1, como exemplo,  faremos uma análise varredura de parâmetros variando o beta (hf)  de 200 a 400. Para isso deveremos efetuar os ajustes indo em Simular (Simulate)>>  Analises (Analyses) ou clique no ícone:


          Escolha >> Varredura de Parâmetros (Parameters  Sweep). Na janela que aparecerá Parâmetros a serem Varridos  (Parameters Sweep) deveremos escolher que parâmetros (dispositivo  ou modelo) serão mudados, os limites, o passo e em Mais Opções  (More Options) o tipo de analise a ser varrida. Selecionamos Parâmetros  do Modelo (Model Parameters) , pois iremos variar um parâmetro  do modelo, beta (bf),  e escolhemos os limites (bf=200 e bf=400) com passo  (incremento) de 200.

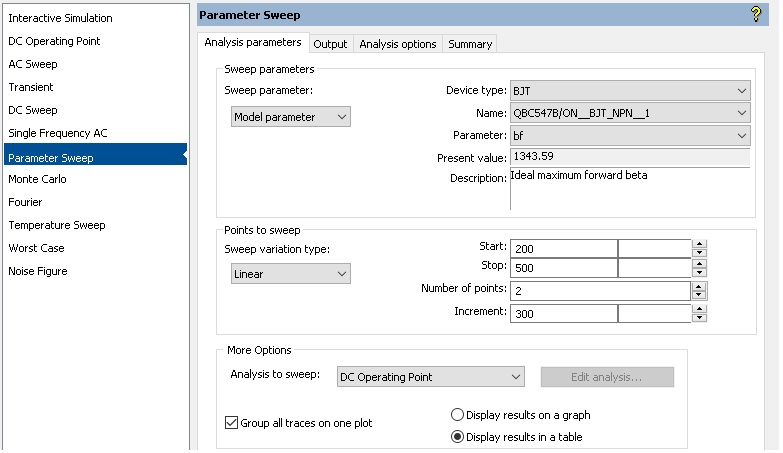

Figura 2 - Janela Varredura de Parâmetros  com a aba Parâmetros para Analise (Analysis Parameters)  selecionada e com os ajustes feitos


    A seguir devem ser escolhidas  que variáveis  de saída serão apresentadas nos resultados. Por exemplo vamos   mostrar as corrente de coletor e de base e a tensão VCE, para isso deveremos selecionar a aba Variáveis  de Saída (Output Variables). A  Figura 3 mostra  o nó (3)  e os ramos que contém VBB e VCC  selecionados  para serem analisados.

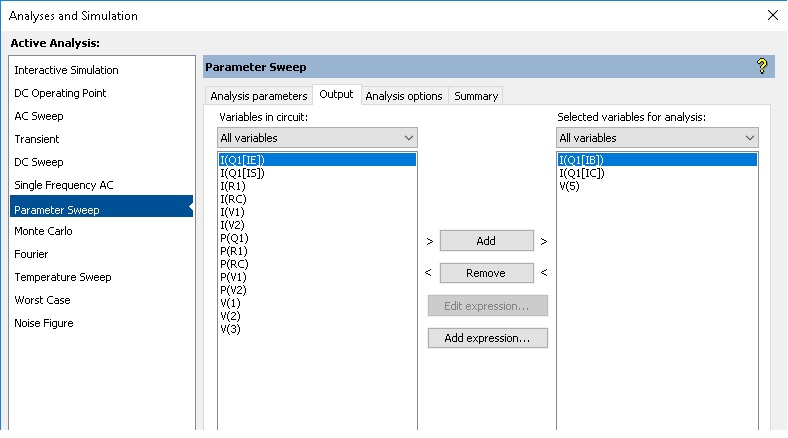

Figura 3 - Varredura de Parâmetros na Analise DC  - Aba  Variáveis de Saída selecionada mostrando o nó  3 e os ramos  que contém VCC e VBB selecionado para analise


A seguir  clicando em Simular (simulate) os resultados aparecerão tabulados, Tabela1.

                                                        Tabela 1 - Resultados da Simulação Analise DC com varredura de parametros
LinhaNó, Ramo,              Transistor, Beta

Valores Simulados
13, ideal_npn__bjt_npn__1__1 bf=200
8,597649515 V
2

vvbb#branch, ideal_npn__bjt_npn__1__1 bf=200
-8,50587E-06 A
3

vvcc#branch, ideal_npn__bjt_npn__1__1 bf=200
-0,001701175 A
4

3, ideal_npn__bjt_npn__1__1 bf=400
5,223815816 V
5

vvbb#branch, ideal_npn__bjt_npn__1__1 bf=400
-8,47023E-06 A
6

vvcc#branch, ideal_npn__bjt_npn__1__1 bf=400
-0,003388092 A
A tabela1  mostra  os seguintes resultados:

Linha1: Tensão no nó 3 (VCE) para beta=200    VCE  = 8,597V
Linha2: Corrente no ramo vvbb (corrente de base)  para  beta=200      IB= 8,5058uA
Linha3: Corrente no ramo vvcc (corrente de coletor)   para beta=200   IC= 1,7011mA
Linha4: Tensão no nó 3 (VCE) para  beta=400     VCE = 5,2238V
Linha5: Corrente no ramo vvbb (corrente de base)  para  beta=400     IB= 8,47uA
Linha6: Corrente no ramo vvcc (corrente de coletor)   para beta=400     IC= 3,388mA
Observar que os valores negativos para as correntes se devem  à convenção adotada pelo SPICE
