Aula   07: Analise SPICE -  Varredura  de Parâmetros  (Parameters  Sweep) na Analise AC

Na varredura de parâmetros AC  um parâmetro é variado entre dois limites, e como resposta obteremos mais de uma curva de resposta em freqüência (Avxf).

Exemplo: Seja o filtro passa baixas da Figura  1 para o qual foi feita uma analise AC obtendo-se a curva de resposta em freqüência. Vamos obter novamente a curva de resposta em freqüência,  mas variando o valor de C entre dois limites.

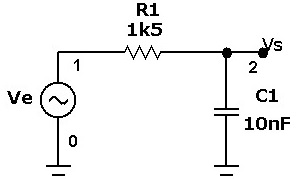

Figura 1 - Filtro Passa Baixas para ser analisado por Varredura de parâmetros AC

Vamos obter as curvas de reswposta em frequencia do ganho e da fase do ganho para dois valores de capacitor: C=0.01uF(10nF) e C=0.1 uF(100 nF)

Para isso deveremos efetuar os ajustes indo em Simular (Simulate)>> Analises e simulação (Analyses and simulation)


       Na janela Parâmetros a serem Varridos (Parameters Sweep)  escolher que parâmetros (no caso dispositivo) serão mudados, os limites, o passo e em
Selecionar  Parâmetros de Dispositivo (Device Parameters)  e em Tipo de dispositivo (Device type) Capacitor pois iremos variar um parâmetro de um dispositivo, valor de C. Escolhemos os limites (C=10 nF e C=100 nF) com passo (incremento) de 90 nF

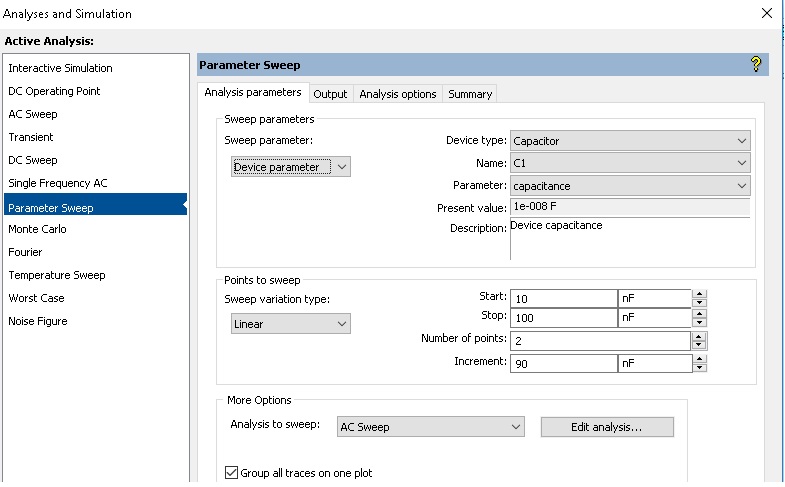

Figura 2 -  Ajustando os parâmetros da Varredura na Analise AC

     Em Edição da analise (Edit Analysis) efetue os ajustes de Freqüência Inicial (Start Frequency), Freqüência Final (Stop Frequency), Tipo de Variação (Sweep Type), Numero de Pontos por década (Number of points per decade) e a Escala Vertical (Vertical Scale). Dê Aceito (Accept) e em seguida Simular (Simulate).

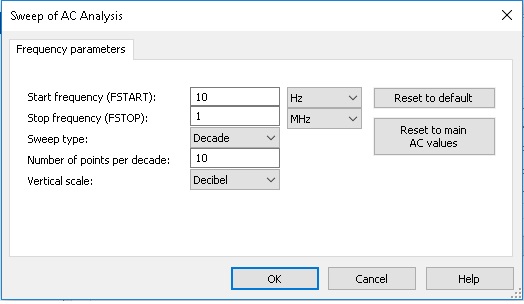

Figura 3 - Janela de Edição da Analise na Varredura da analise AC
Selecione a  aba Saida (Output) e selecione a variavel de saida, no caso , Vs. A  Figura 4 mostra a vriavel de saida, Vs , selecionada

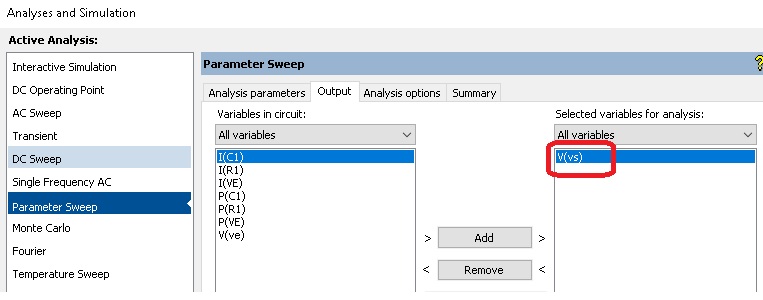

Figura 4 - Varredura de Parâmetros na Analise AC - Aba  Saída (Output) selecionada mostrando a tensão de saida, Vs, selecionada


Após simular aparecerão os gráficos do ganho e da fase, Figura 5,  para os dois valores de capacitância.

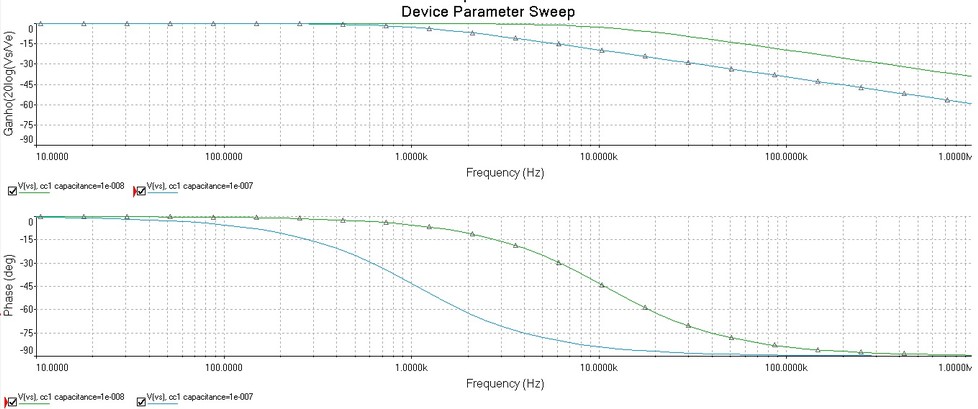

Figura 5 - Curvas de resposta em freqüência do ganho e da fase com varredura de parâmetros na Analise AC

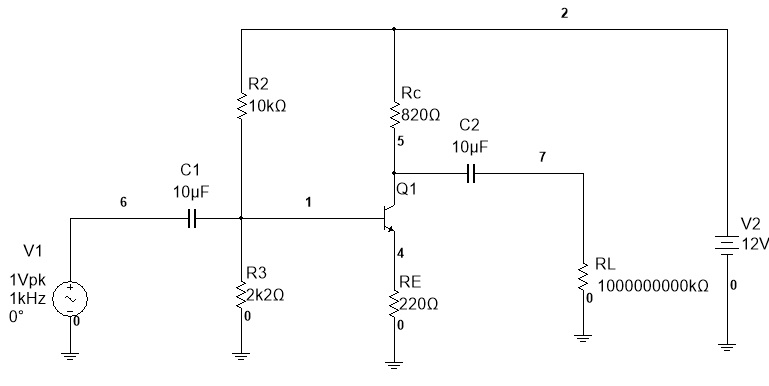

Exercicio Proposto: Obtenha a curva de resposta em frequencia do amplifcador emissor comum para dois valores de C1 (10nF e 1mF)
Obs: Na configuração serão dois valore 10nF e 1000 nF   com passo de 990 nF
