Experiência 03: Amplificador Não Inversor - Buffer

Objetivos
  • Determinar experimentalmente o ganho de um      amplificador não inversor;
  • Determinar experimentalmente o ganho do seguidor de      tensão (Buffer).



Material Usado
2 Baterias de 9V  com terminais
1 Suporte para 1 pilha de 1,5V
1 Pilha de 1,5V
1 Multímetro digital
1 Matriz de pontos
1 CI 741
Resistores: 1K/2K2/10 K


Introdução Teórica
Leia sobre a introdução teorica em Curso Amplificador Operacional


Procedimento Experimental
1. Para o circuito da figura  3 calcule o ganho (Avf) e em seguida  a tensão  na saída. Anote esses valores como Avf (calculado)  e  Vs(calc.).

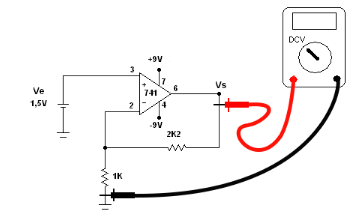

Figura 1 - Amplificador Não Inversor - circuito experimental com entrada positiva



2. Monte o circuito da figura 1 na MP de acordo com a sugestão da figura 2. Meça o valor exato da tensão da pilha e anote como Ve (efetivo). Meça a tensão de saída e anote.


Ve(efetivo)=___________    Vs=__________

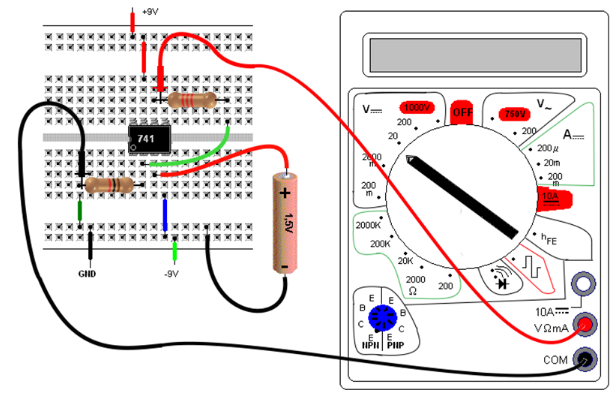

                                              Figura 2 - Sugestão de montagem na MP do circuito da figura 1


3. Determine o ganho por:



4. Inverta a tensão de entrada do circuito no item 1. Calcule a tensão de saída e anote como   Vs(calc.).

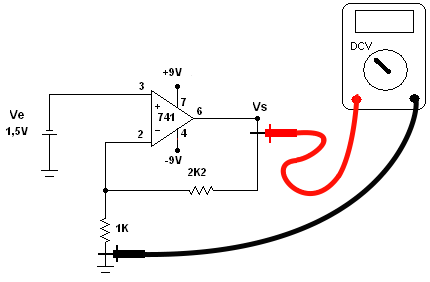

Figura  3 -  Amplificador Não Inversor - circuito experimental com entrada negativa


Vs(calc.)=___________


5. Monte o circuito da figura 3 na MP de acordo com a sugestão da figura 4. Meça a tensão na saída.


Vs=__________

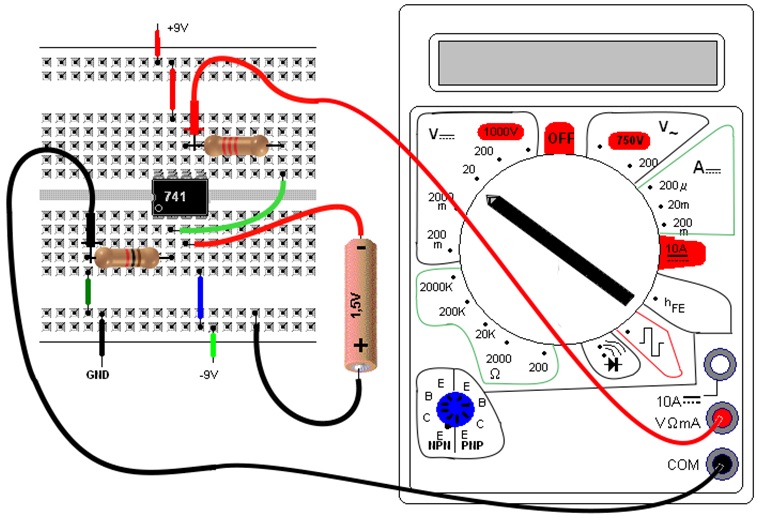

Figura  4 -  Sugestão de montagem na MP do circuito da figura 3


6.  Determine o ganho por:



7. A partir dos resultados escreva uma conclusão.


8. Para o circuito calcule a tensão na carga (1 K).

UL(calc.)=_________

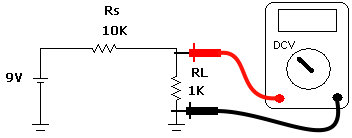

Figura 5 - Divisor de tensão


9. Monte o circuito da figura 5 de acordo com sugestão de layout da figura 6, meça a tensão na carga (1 k).


UL(med.)=_________

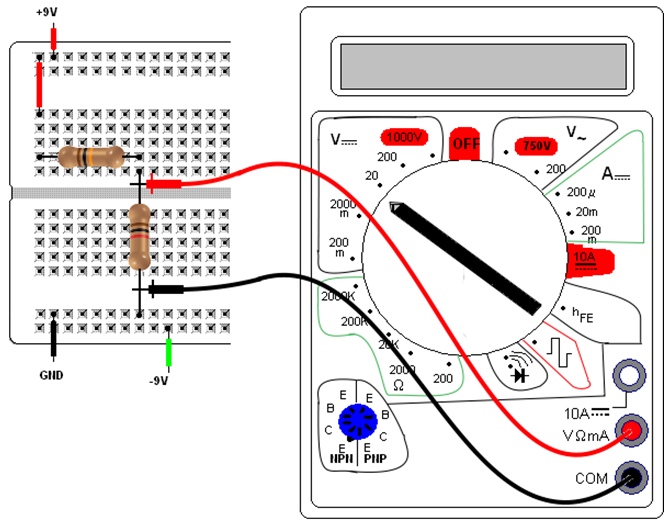

Figura 6 -  Divisor de tensão - sugestão  de layout na MP


10. Calcular a tensão na carga (1 K) no circuito da figura 7.


UL(calc.)=_________

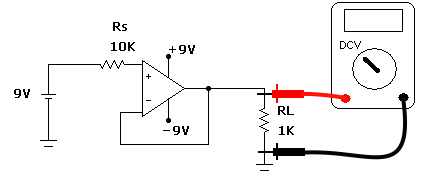

Figura  7 -  Circuito com buffer


11. Monte o circuito da figura 7 de acordo com sugestão de layout da figura 8 e meça a tensão na carga e anote.


UL(med.)=_________

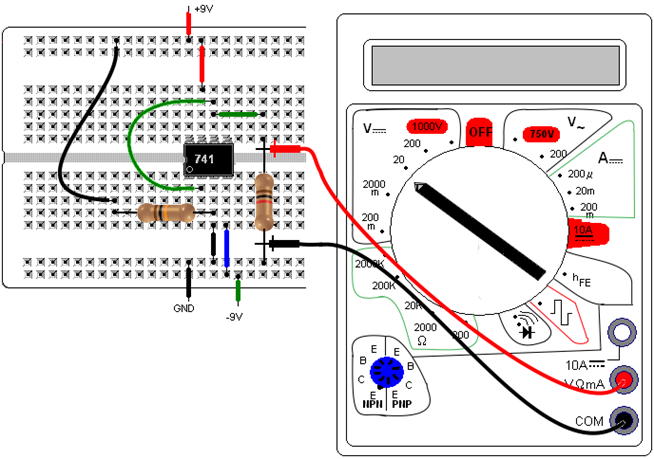

Figura 8 -  Circuito com buffer - sugestão de layout na MP


11.  A partir dos resultados escreva uma conclusão.
Bibliografia:  ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT.  São Paulo: Erica:, 2009
