Experiência 04: Amplificador Somador

Objetivos

Verificar experimentalmente a relação entre a tensão de saída e as entradas em um circuito somador inversor;
Verificar experimentalmente a relação entre a tensão de saída e as entradas em um circuito somador não inversor.

Material Usado

2 Baterias de 9 V com terminais
3 Pilhas de 1,5 V
2 Suportes para 1 pilha de 1,5 V
1 Suporte para 2 pilhas de 1,5 V
1 Multímetro digital
1 Matriz de pontos
1 CI 741
Resistores: 3x2K2
Fios para conexão

Introdução Teórica

Leia sobre a introdução teorica em Curso Amplificador Operacional

Procedimento Experimental

1. Para o circuito da Figura 1 calcule a tensão de saída, Vs, para cada uma das combinações das tensões de entrada (Ve1 e Ve2) da tabela 1. Anote

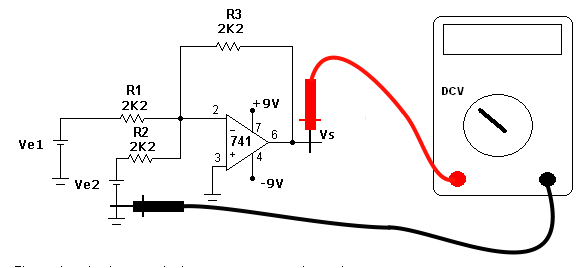

Figura 1 - Amplificador Somador Inversor

Tabela 1: Amplificador somador inversor - valores calculados

V_e1 (V)	V_e2(V)	V_s (V)
1,5	1,5
-1,5	-1,5
-1,5	3,0
-1,5	-3,0
1,5	3,0
0	0

2. Monte o circuito da Figura 1 na MP de acordo com sugestão de layout da Figura 2. Meça a tensão na saída para cada uma das combinações das entradas da tabela 2. Obs: indique na tabela 2 os valores efetivos das tensões das pilhas, por exemplo o valor efetivo da pilha 1 é 1,45 V, da pilha 2 é 1,47 V da associação de duas pilhas é 2,9 V etc.

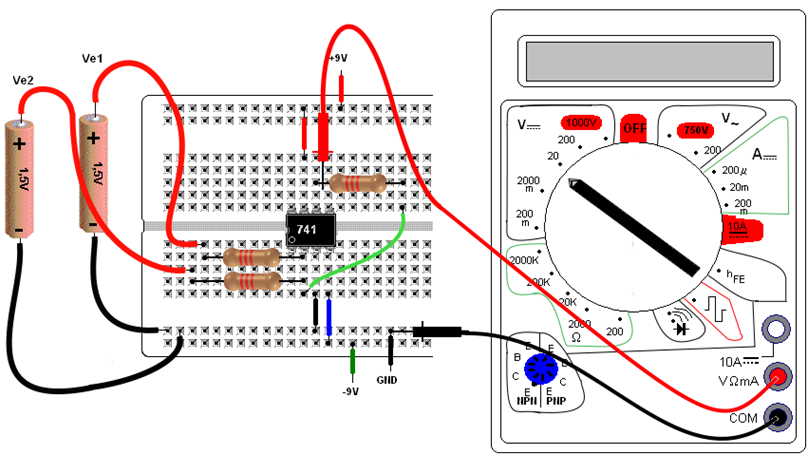

Figura 2 - Amplificador somador inversor - sugestão de layout na MP - dispositivos fora de escala

V_e1 (V)	V_e2(V)	V_s (V)
1,5^*	1,5^*
-1,5^*	-1,5^*
-1,5^*	3,0^*
-1,5^*	-3,0^*
1,5^*	3,0^*
0	0

3. Escreva a sua conclusão a partir dos resultados calculados e medidos

4. Para o circuito da figura 5 calcule a tensão saída para cada uma das combinações das tensões de entrada da tabela 3.

Bibliografia: ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT. São Paulo: Erica:, 2009
