Experiência  09 - CI 555  como Astavel

Objetivos
  • Determinar experimentalmente  os tempos alto (TH) e baixo (TL) de um oscilador astavel com 555.

Material Usado
1 Bateria de 9 V  com terminais
1 Multímetro digital
1 Matriz de pontos
1 CI 555
Resistores: 470/1 k/2k2/10 k/33 k/220 k
Capacitor: 100
F
1 Diodo 1N4001
1 LED vermelho
Fios para conexões na MP


Introdução Teórica
Leia sobre a introdução teorica em Curso C.I 555

Procedimento Experimental
1. Para o circuito da figura    calcule o tempo que o LED fica acesso e apagado, anote os valores na tabela 1.

                                                                                                                          Tabela 1 -  Tempos calculados
Tempos Calculados
T(aceso)
T(apagado)

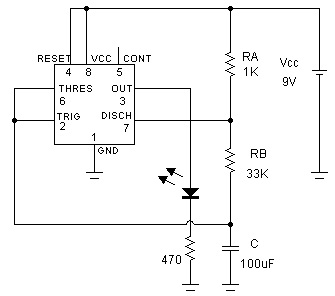

Figura 1 -   Circuito astavel parte experimental - tempos simetricos

2. Monte o circuito da figura 5 na MP de acordo com sugestão de layout da figura 6 . Meça os tempos que o LED fica aceso e apagado anote na tabela 2.
                                                                                         Tabela 2 -  Tempos medidos
Tempos Calculados
T(aceso)
T(apagado)

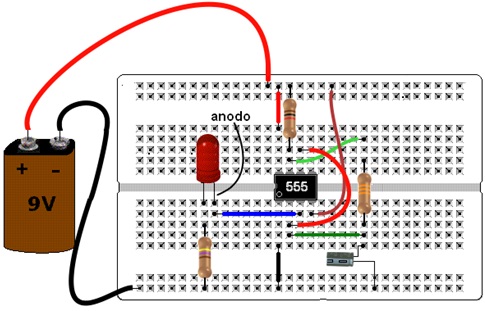

Figura 2 -  Sugestão de montagem na MP do circuito da figura 5- dispositivos fora de escala

3. Compare os tempos calculados com os medidos e escreva uma conclusão.

4. Para o circuito da figura    calcule o tempo que o LED fica acesso e apagado. Anote os valores na tabela 3.
5. Escreva as suas conclusões.
