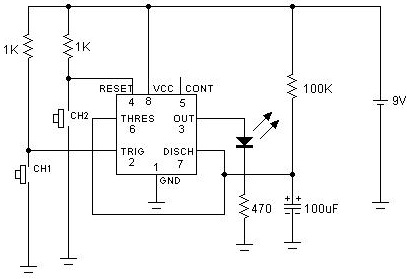

2. Monte o circuito da figura 1 na MP conforme sugestão mostrada na figura 2. Dispare o circuito usando a chave 1 (Disparo) e meça a duração do estado instavel (tempo que o LED fica aceso) e anote na tabela 1.

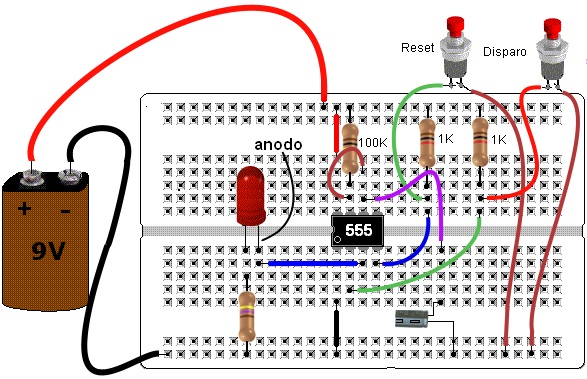

Figura 2 - Circuito monoestavel - sugestão de layout na M.P
Obs: Caso não disponha da chave push bottom você pode usar um fio que fica na condição aberta e quando acionado (tocar momentaneamente ao terra) liga momentaneamente os pinos 2 ou 4 ao terra impondo uma tensão zero nesses pinos.
Figura 3 - Sugestão para substituir as chaves push bottom no circuito da figura 1 e 3
3. Para o circuito calcule os tempos que os LEds ficam acesos, preenchendo o diagrama de tempo de cada um.

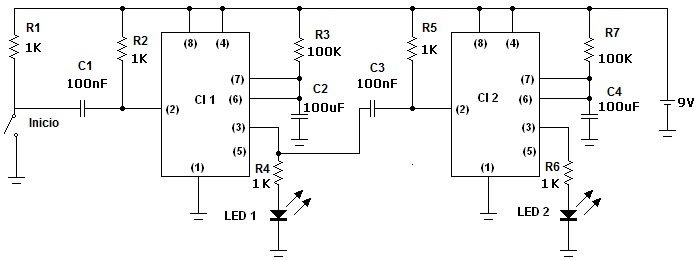

Figura 4 - Monoestaveis em cadeia
LED1: taceso=__________ LED2: taceso=__________

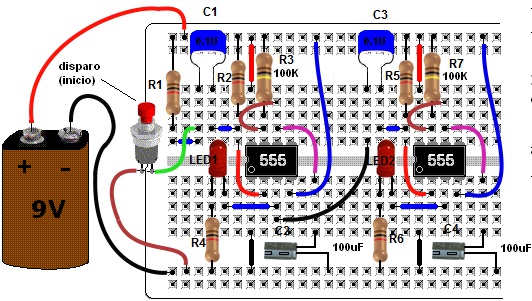

Figura 5 - Monoestaveis em cadeia - Sugestão de montagem na M.P
4. Escreva as suas conclusões baseado nos resultados.
Bibliografia: ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT. São Paulo: Erica:, 2009
