MultiSIM 7
Aula03: Inserindo Componentes na área  de trabalho

Inserindo  baterias

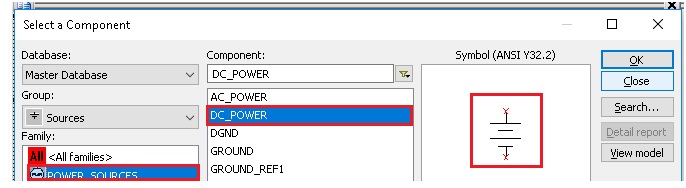

      Para inserir uma bateria clique em Fontes (Source), figura 1a,  será aberta a caixa de seleção de componentes Select  a Component, figura 1b. Selecione Power Source em Family e  em Component selecione DC_Power. Observe que ao lado aprece o  símbolo do componente selecionado. Dê OK. Clique em qualquer ponto  da área de trabalho será inserido a bateria, figura9c.

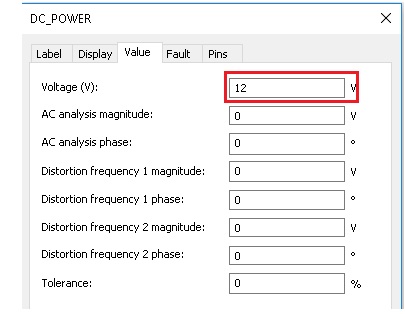

Observe que o valor padrão é 12 V, para mudar dê duplo clique  no símbolo será mostrada a caixa de dialogo da figura 1c.


            ( a )                                                        ( b )                                                   ( b )
Figura 1 - Inserindo bateria  ( a ) Caixa de componentes Source ( b ) caixa de seleção de componentes   ( c )  mudando o valor da bateria


Após ter especificado o novo valor da bateria dê OK.  Caso deseje girar o componente clique com o botão direito em cima dele,  se abrirá a caixa de diálogo da  figura 2. Experimente.

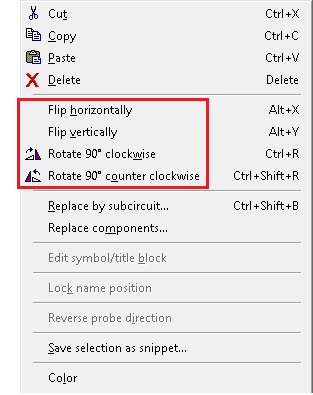

Figura 2 - Caixa de diálogo para recortar, copiar e girar  o componente

Para girar o componente:
  • Flip   horizontal: gira o componente ao redor do eixo vertical;
  • Flip  vertical: gira o componente ao redor do eixo horizontal;
  • 90   Clockwise: Gira o componente no sentido horário;
  • 90  CounterCW: Gira o componente no sentido anti- horário.

    Observe na janela da figura 2 a possibilidade de mudar a cor do componente  bem como o fonte.

    Atenção !! O procedimento para inserir qualquer componente  é o mesmo.
Inserindo  Resistores
    Insira os dois resistores, (o procedimento é o mesmo  do usado para a bateria)  mudando os seus valores para R1= 3 k e R2=2 k. A seguir a caixa de componentes Básicos (Basic) que contém resistores e outros componentes. Observar  que existem dois tipos de resistor: o virtual e o resistor  com valor fixo padrão.  A diferença entre os dois é que o primeiro pode ter qualquer valor  enquanto o segundo só valores padronizados.
Sugiro trabalhar com o virtual. Existem outros componentes  que permitem escolher entre padrão e virtual.

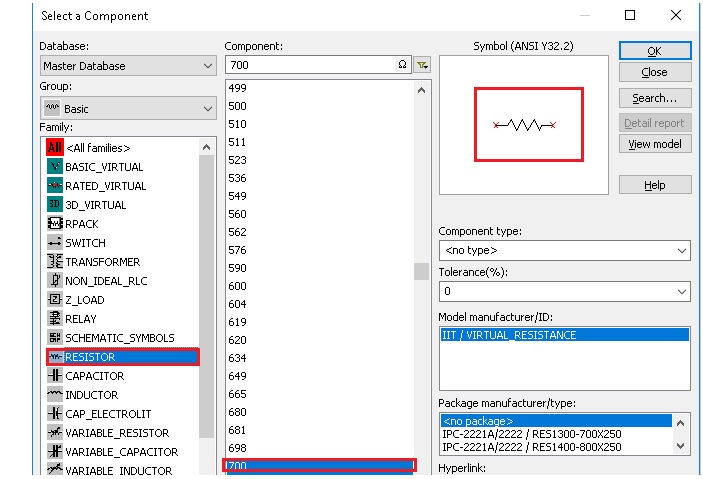

Figura 3 - Selecionando um resistor virtual


Obs: É importante lembrar que, caso o projeto tenha como objetivo construir  a placa de circuito impresso (PCB) usando algum software, como por exemplo  o Utiboard, é necessário usar componentes padronizados  pois os mesmos vêem com a especificação do encapsulamento (footprint).
Para mudar e rotacionar o resistor o processo é semelhante  ao visto para bateria. Experimente . A seguir a caixa de diálogo Resistor Virtual.

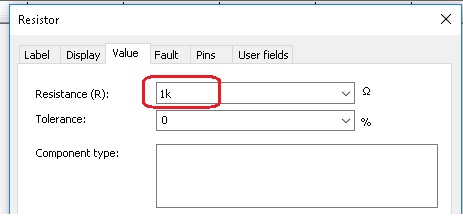

Figura 4 -  Caixa de diálogo resistor  virtual


Adicione um terra (ground) ao circuito (sem ele não  é possível a simulação). O terra se encontra na  mesma caixa de componentes que a fonte.
O posicionamento dos componentes antes de ligar os componentes está  indicado na figura 5.

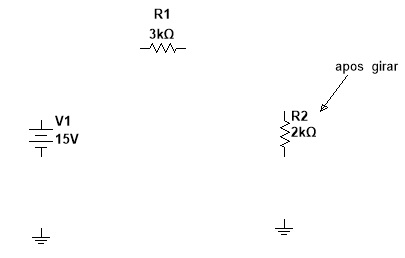

Figura 5 - Componentes antes de serem conectados

Na proxima aula os componentes serão conectados e a simução será feita.
