multiSIM  7
Aula   04: Analise SPICE -  Varredura  DC (DC Sweep)

 1 Introdução
      A analise  Varredura DC (DC sweep) calcula  o ponto quiescente de cada nó para vários valores da tensão  DC de uma ou mais fontes do circuito. . O resultado pode então ser colocado na forma gráfica  gerando uma curva chamada de curva característica de transferência  que relaciona a tensão no nó (pode ser a saída) com a tensão  da fonte (pode ser a de entrada) .

Exemplo 01:  Consideremos o circuito da Figura 1,  um limitado usando diodo.

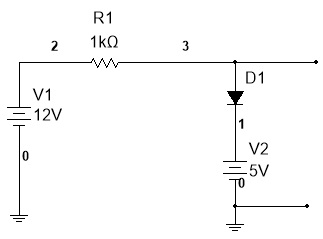

Figura 1 - Circuito limitador para analise Varredura DC

As configurações para a analise  Varredura DC  (DC sweep) são feitas indo em   Simular (Simulate)>>Analise e simulação(Analyses and Simulation),



Escolha >> Varredura DC (DC Sweep) será mostrada  a janela da Figura 2. Nesta janela existem 4 abas, duas das quais consideraremos:
Parâmetros para Analise (Analysis Parameters) e Variáveis  de Saída (Output Variables).
Parâmetros para Analise (Analysis Parameters)

  • Fonte 1 (Source 1): é a fonte  de entrada (V1)
  • Valor Inicial (Start Value): é   o valor inicial da tensão de varredura de entrada. No caso 0V.
  • Valor Final (Stop Value): é  o valor final  da tenão de varredura de entrada. No caso 12 V.
  • Incremento (Increment): é o degrau de variação entre o valor inicial e o final. A precisão  do gráfico é determinada pelo valor do incremento. Quanto      menor esse valor mais preciso será o gráfico. No caso 0.5V

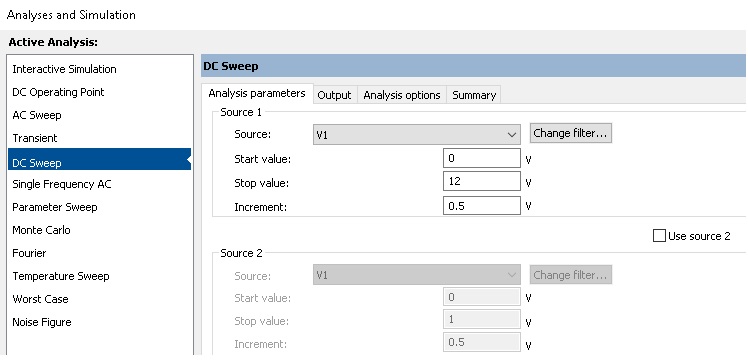

Figura  2 - Janela Analise de Varredura DC com a aba Parâmetros  para Analise (Analysis Parameters) selecionada

     A outra aba de interesse é a aba Saída (Output): Como nas outra analises vistas, aqui escolhemos quais as variáveis e  quais os nós que serão usados na analise. No nosso exemplo queremos  fazer uma varredura na tensão de entrada e saber o que acontece com a  tensão de saída (nó 3), portanto V(3).


.

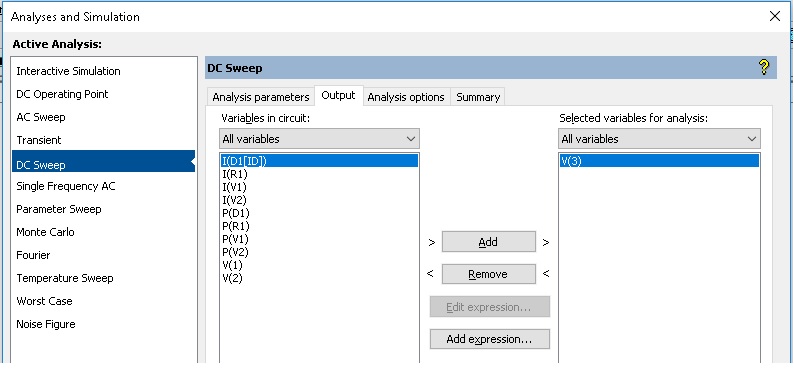

Figura 3 -  Janela de configuração Varredura  DC (DC sweep) com a aba análise de Variáveis de saída (Output) selecionada e já com a variável adicionada à  lista da direita

Após terem sido feitos os ajustes basta clicar em  Simular (Simulate) que será iniciada a simulação.  O  resultado é a curva de transferencia mostrada na Figura 4.

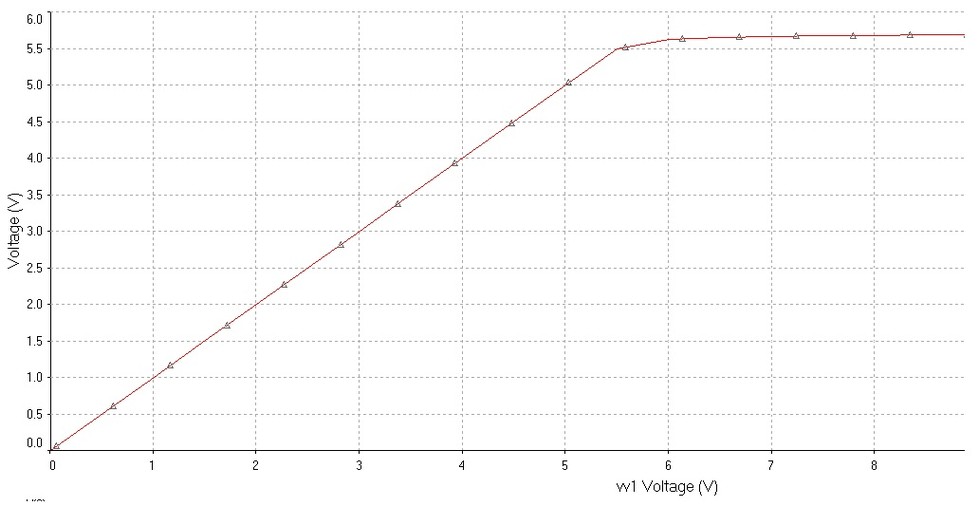

Figura 4 - Curva característica de transferência   resultante da analise Varredura DC do circuito da Figura 1 - Configurada

Experimente diminuir o passo para 0.05V, voce determinará o ponto de transição melhor

Exercício Proposto

Determine a curva característica de transferência (VsxVe)  do circuito usando uma analise varredura DC (DC sweep).

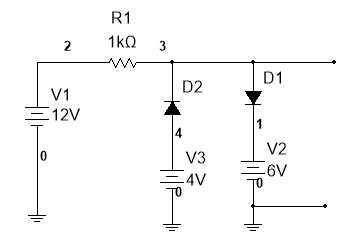

Figura 5 - Circuito para exercicio proposto
