Experiência 11: CI 555 - Schmitt Trigger


Objetivo
  • Verificar experimentalmente a operação de um Schmitt   Trigger (Biestavel dispatado por nivel de tensão);
  • Verrificar experimentalmente a polarização da entrada e influencia na forma de onda de saida;
  • Verificar experimentalmente as principais formas de onda.


Material Usado
1 Bateria de 9 V
1 Multímetro digital
1 Matriz de pontos
1 CI 555
1 LED vermelho e 1 LED verde
Resistores: 1x1 k
1 Potenciômetro de 10 k



Introdução Teórica
Leia sobre a introdução teorica em Curso C.I 555

Procedimento Experimental
1. Monte o circuito da figura 1a na matriz de pontos de acordo com o layout da figura 1b.
                                         ( a )                                                                                                  ( b )

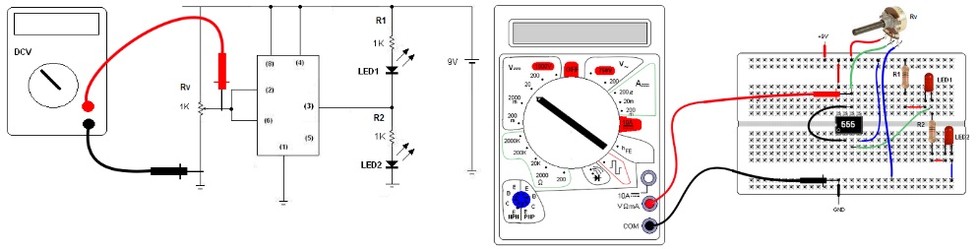

Figura 1 -  Schmitt Trigger    ( a ) circuito    ( b ) sugestão de montagem  na M.P


2. Ligue  o multímetro como voltímetro entre o cursor (pinos 2 e 6) e terra. Varie  o potenciômetro, começando de zero. Anote o valor da tensão para a qual os LEDs acendem e anote.


LED1 acende com _________    e o LED2 com ____________


3. Baseado nas medidas efetuadas escreva as suas conclusões.


Bibliografia:  ALBUQUERQUE, Rômulo O. Utilizando Eletrônica com AO, SCR, TRIAC, CI 555, LDR, LED, IGBT.  São Paulo: Erica:, 2009
